Workline 610.450 GH

Dane techniczne

  • Min. średnica cięcia ø5 mm
  • Min.długość materiału w imadle 30 mm
  • Odległość podstawy imadła od podłoża 780 mm
  • Wymiar taśmy tnącej 5200 x (32)34 x 1,1 mm
  • Moc całkowita 3 kW
  • Prędkość taśmy Falownik – płynna regulacja od 20 do 120 m/min.
  • Moc przyłączeniowa 3,5 kVA
  • Wymiary (sz x dł x wys) 1100 x 2770 x 1480 mm
  • Waga 710 kg



  • Maksymalna średnica cięcia: ø 450
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 5200 x (32)34 x 1,1 mm
  • Prędkość taśmy: Falownik (20 / 120 m/min.)
  • Cięcie pod kątem: Prawo 0° – 45° – 60°
  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


450

610 x 450

450 x 610

450 x 450

P 45°

350

400 x 100

340 x 450

340 x 340

L 45°

P 60°

310

320 x 100

260 x 450

300 x 300

L 60°

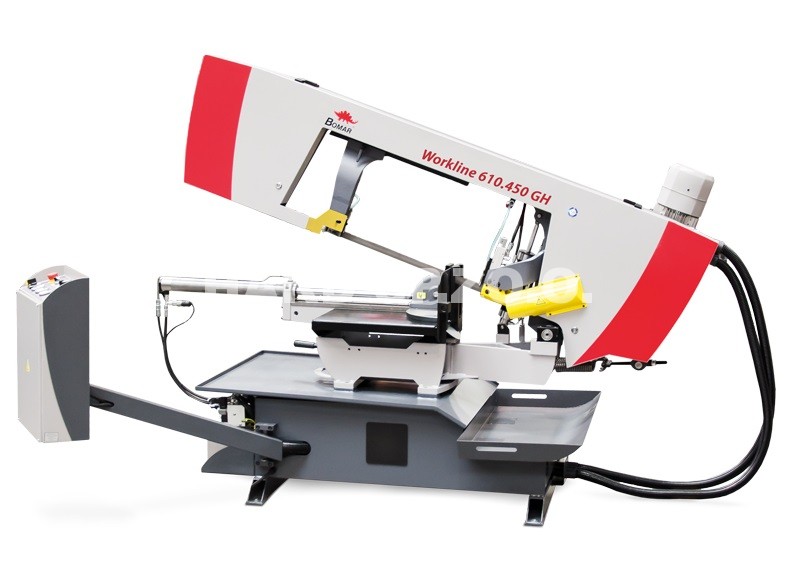

Workline 610.450 GH –  półautomatyczna przecinarka taśmowa, przeznaczona do jednostronnych cięć ukośnych oraz do cięcia materiału o średnicy do 450 mm, zapewnia wysoką jakość przy dostępnej cenie.

Jej doskonała wydajność cięcia wynika z następujących funkcji: płytka z węglików spiekanych precyzyjnie prowadząca taśmę, konsola obrotowa osadzona na łożyskach ślizgowych, taśma tnąca o wysokości 34 mm, synchronicznie pracująca szczotka zgarniająca wióry.

Zacisk materiału oraz posuw ramienia można sterować hydraulicznie, podawanie materiału jest ręczne. Cały cykl pracy zostanie przeprowadzony po naciśnięciu przycisku Start: materiał zostanie zaciśnięty, taśma przecinarki się uruchomi, cięcie zostanie wykonane, ramię konsoli obrotowej podniesie się do ustawionej pozycji domyślnej, a imadło się otworzy. Po przełączeniu urządzenia do pracy w trybie ręcznym, każdą z funkcji urządzenia można sterować odrębnie.

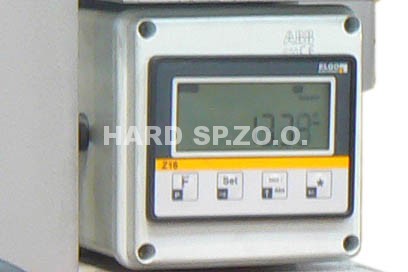

Dzięki dużej skali kąta, która umieszczona jest w obrębie pola widzenia operatora, w łatwy sposób można precyzyjnie ustawić żądany kąt cięcia.

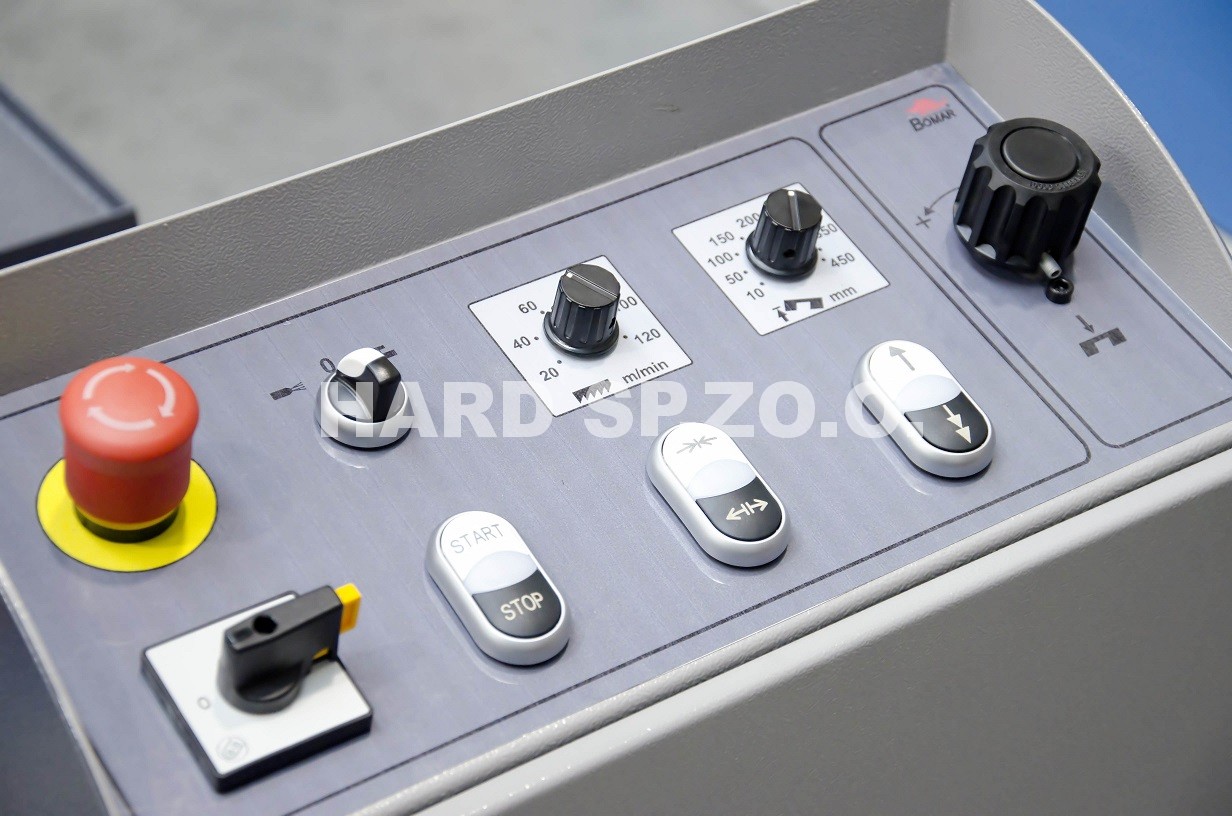

Prędkość przecinarki taśmowej ustawia się na ergonomicznym panelu sterowania, znajdującym się z przodu urządzenia.

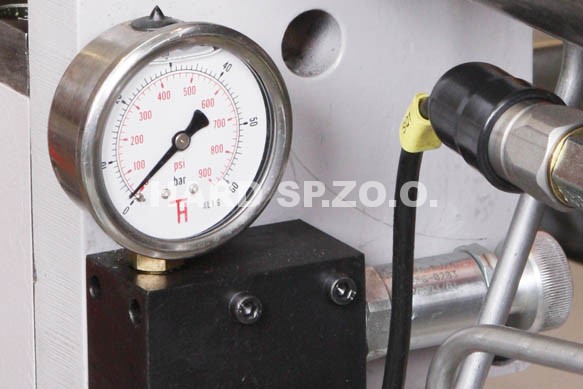

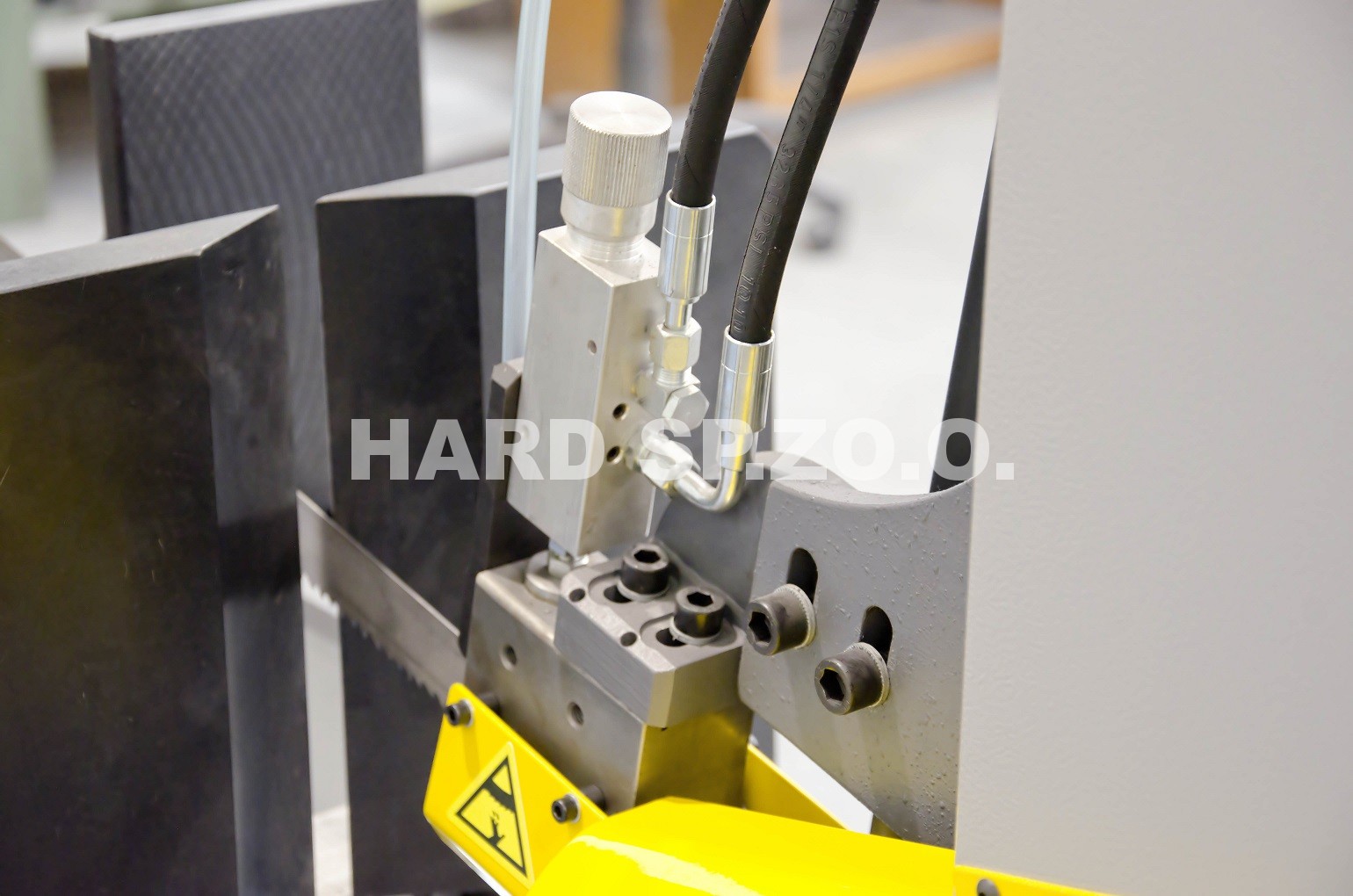

Podstawowe wyposażenie urządzenia obejmuje konwerter częstotliwości(falownik), który umożliwia ustawienie optymalnej prędkości taśmy, w zależności od przetwarzanego materiału, w zakresie 20-120 m/min; funkcja ta zdecydowanie zwiększa zarówno żywotność piły taśmowej jak i wydajność urządzenia.Standardowe wyposażenie urządzeń półautomatycznych serii Workline obejmuje automatyczną regulację ciśnienia posuwu, w zależności od oporów, wywieranych przez obrabiany materiał.

Wyposażenie standardowe

  • Praca w cyklu półautomatycznym
  • Konsola sterownicza na oddzielnym postumencie
  • Komendy w języku polskim
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Funkcja pamięci położenia ramienia

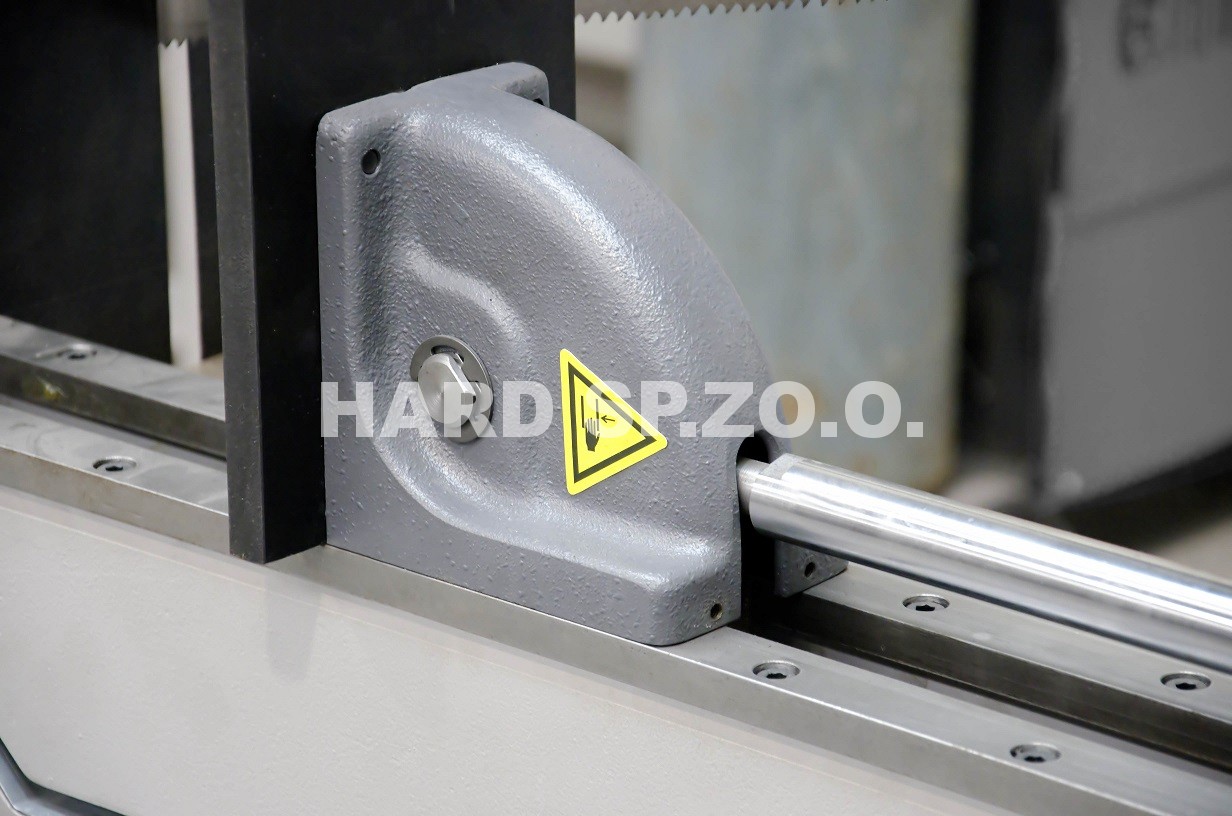

  • Hydraulicznie imadło
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE

Wyposażenie dodatkowe
