Workline 610.450 DGH

Dane techniczne

  • Min. średnica cięcia ø5 mm
  • Min.długość materiału w imadle 30 mm
  • Odległość podstawy imadła od podłoża 780 mm
  • Wymiar taśmy tnącej 5200 x (32)34 x 1,1 mm

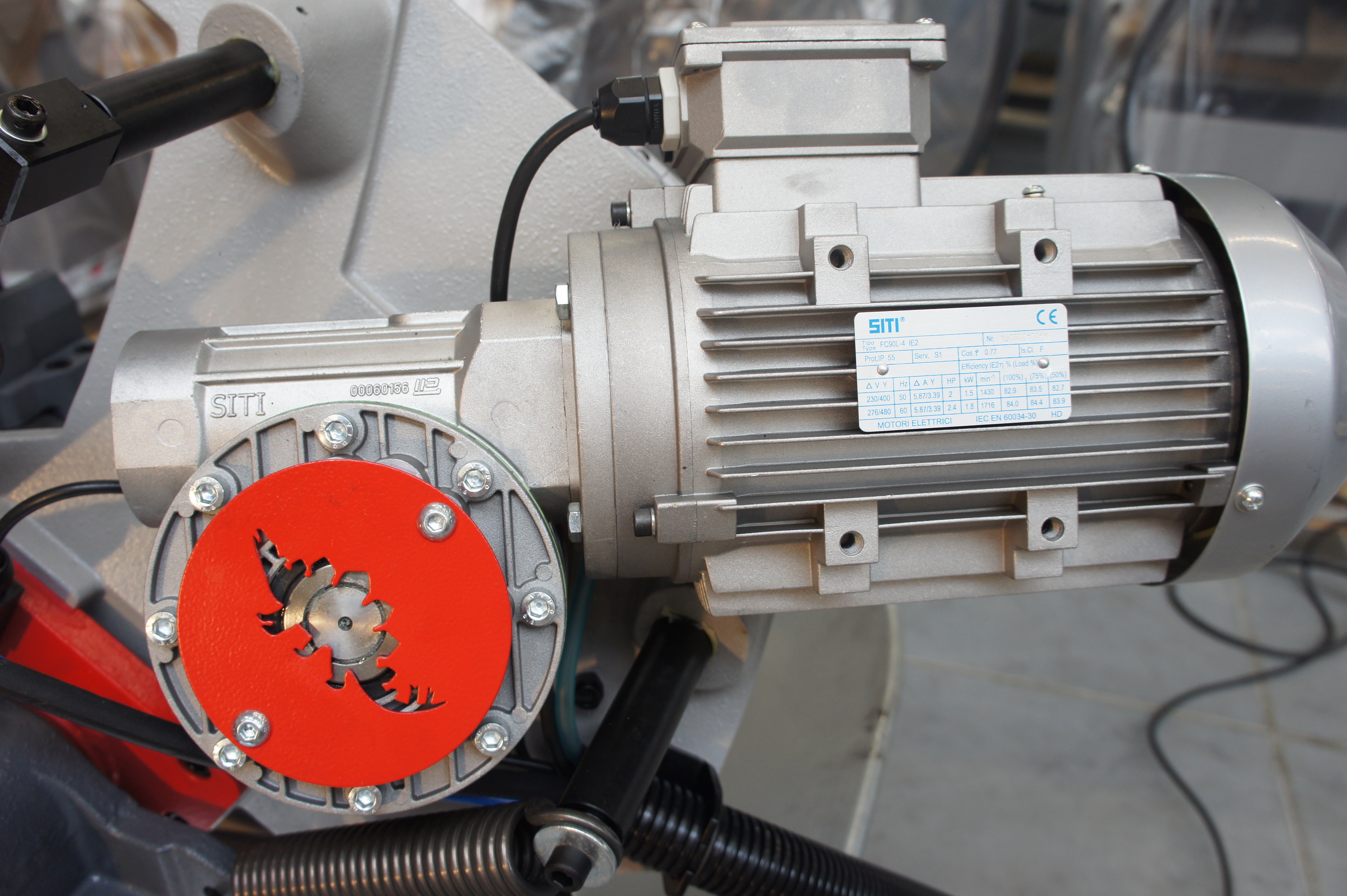

  • Moc całkowita 3 kW
  • Prędkość taśmy Falownik – płynna regulacja od 20 do 120 m/min.
  • Moc przyłączeniowa 3,5 kVA
  • Wymiary (sz x dł x wys) 1100 x 2770 x 1480 mm
  • Waga 710 kg
  • Maksymalna średnica cięcia: ø 450
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 5200 x (32)34 x 1,1 mm
  • Prędkość taśmy: Falownik (20 / 120 m/min.)

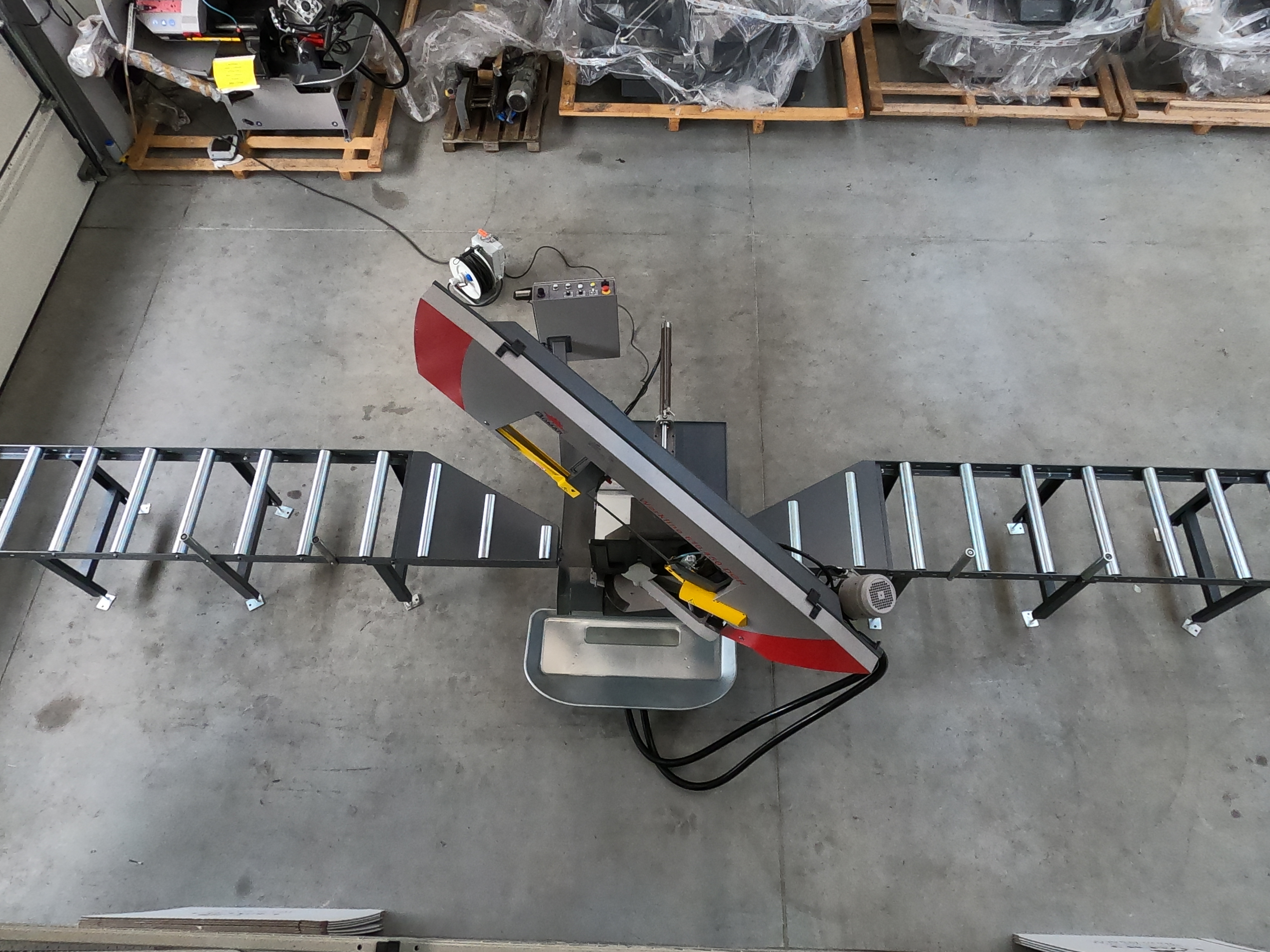

  • Cięcie pod kątem: Lewo/Prawo 45°- 0° – 45° – 60°
  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


450

610 x 450

450 x 610

450 x 450

P 45°

450

480 x 100

410 x 450

420 x 420

L 45°

450

500 x 100

380 x 450

420 x 420

P 60°

310

320 x 100

260 x 450

300 x 300

L 60°

340

350 x 100

220 x 450

320 x 320

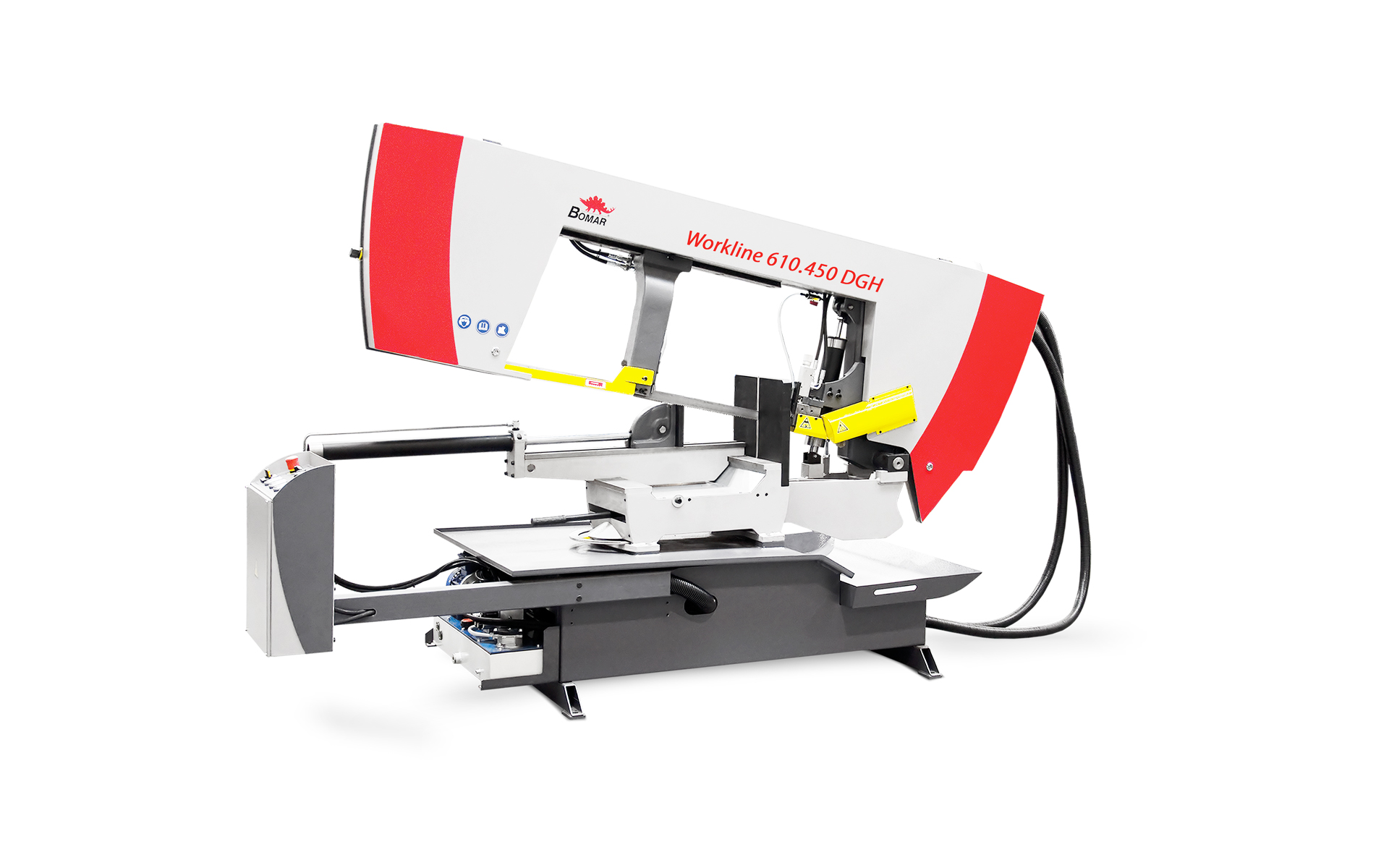

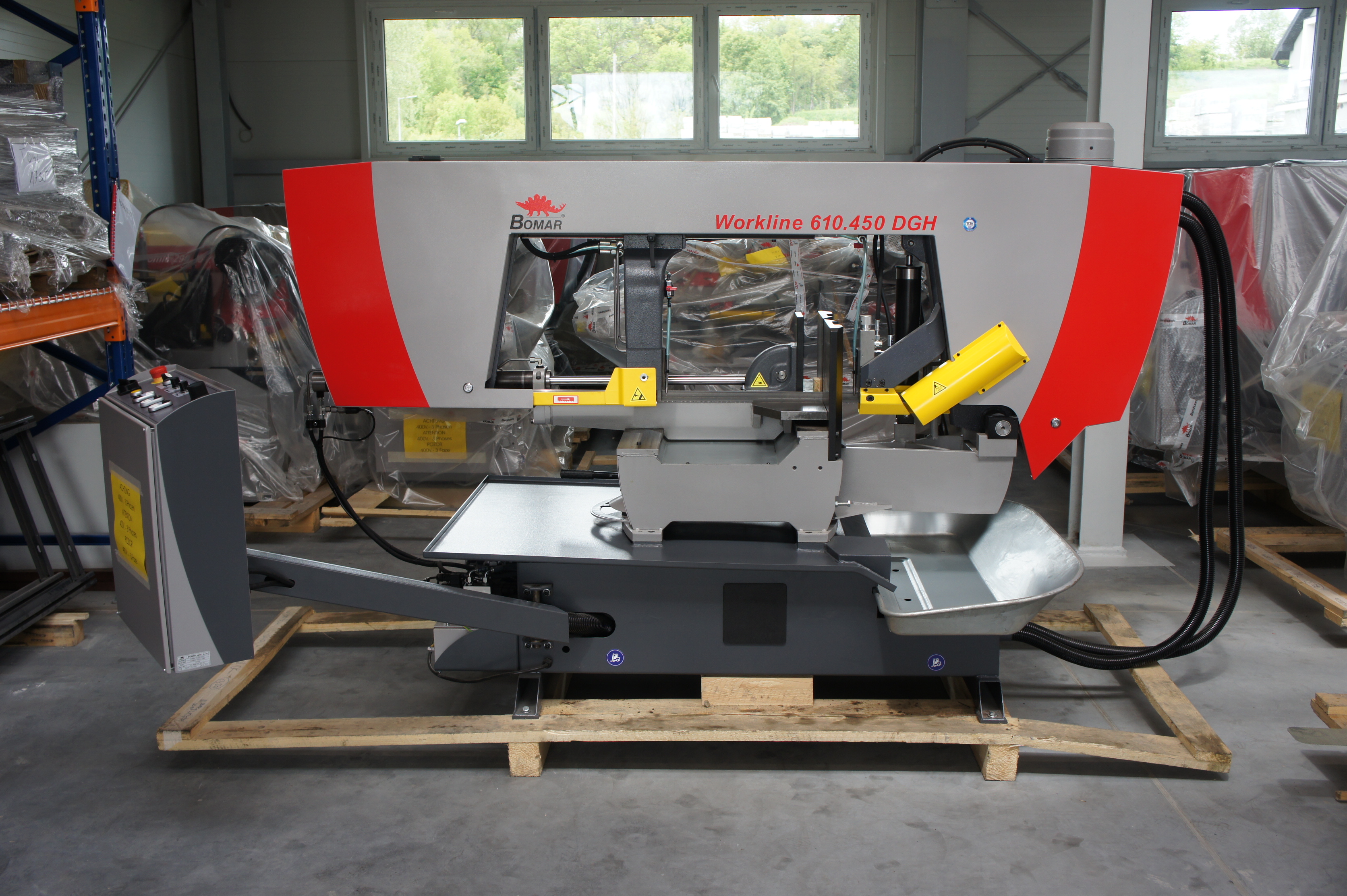

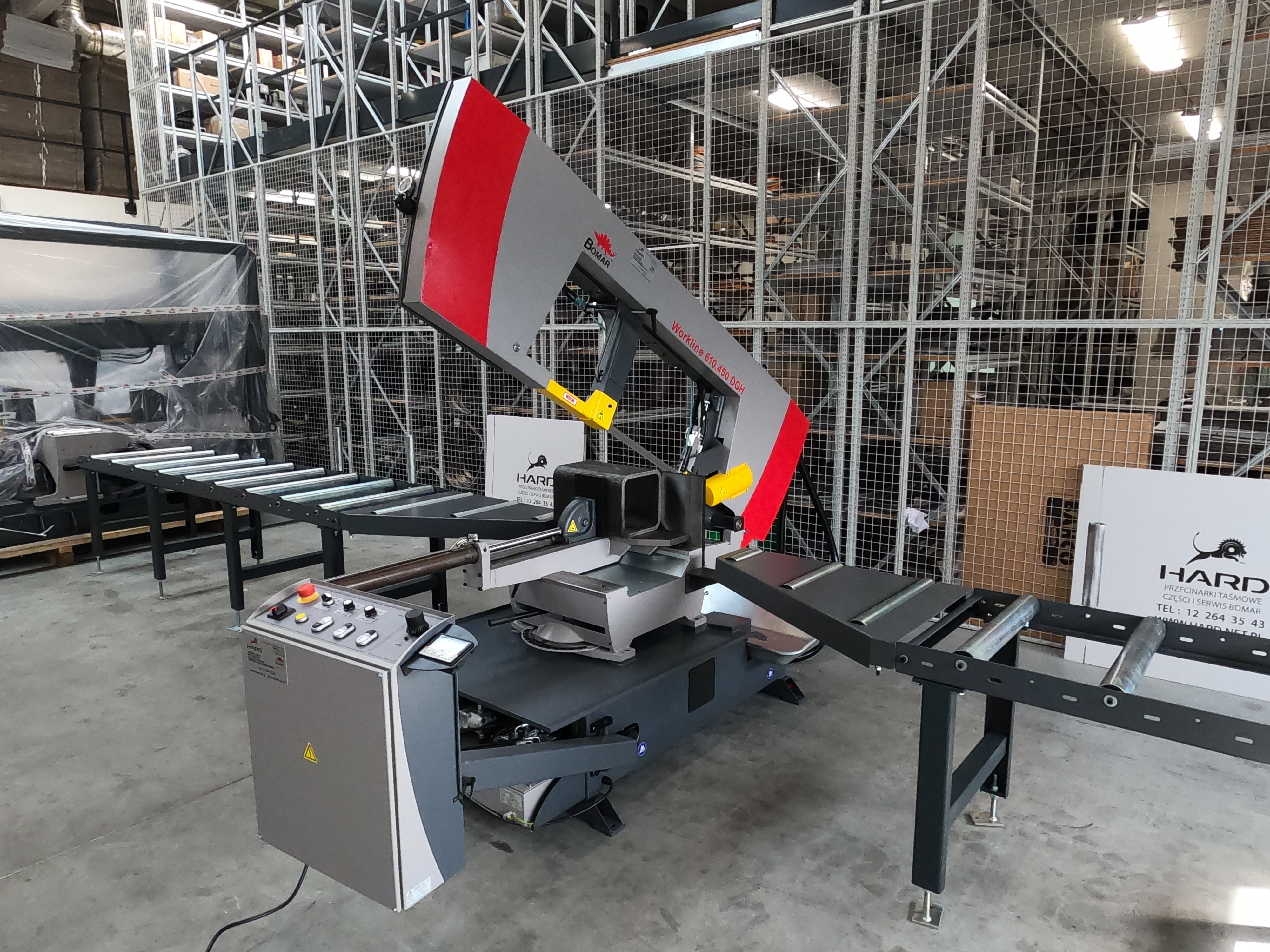

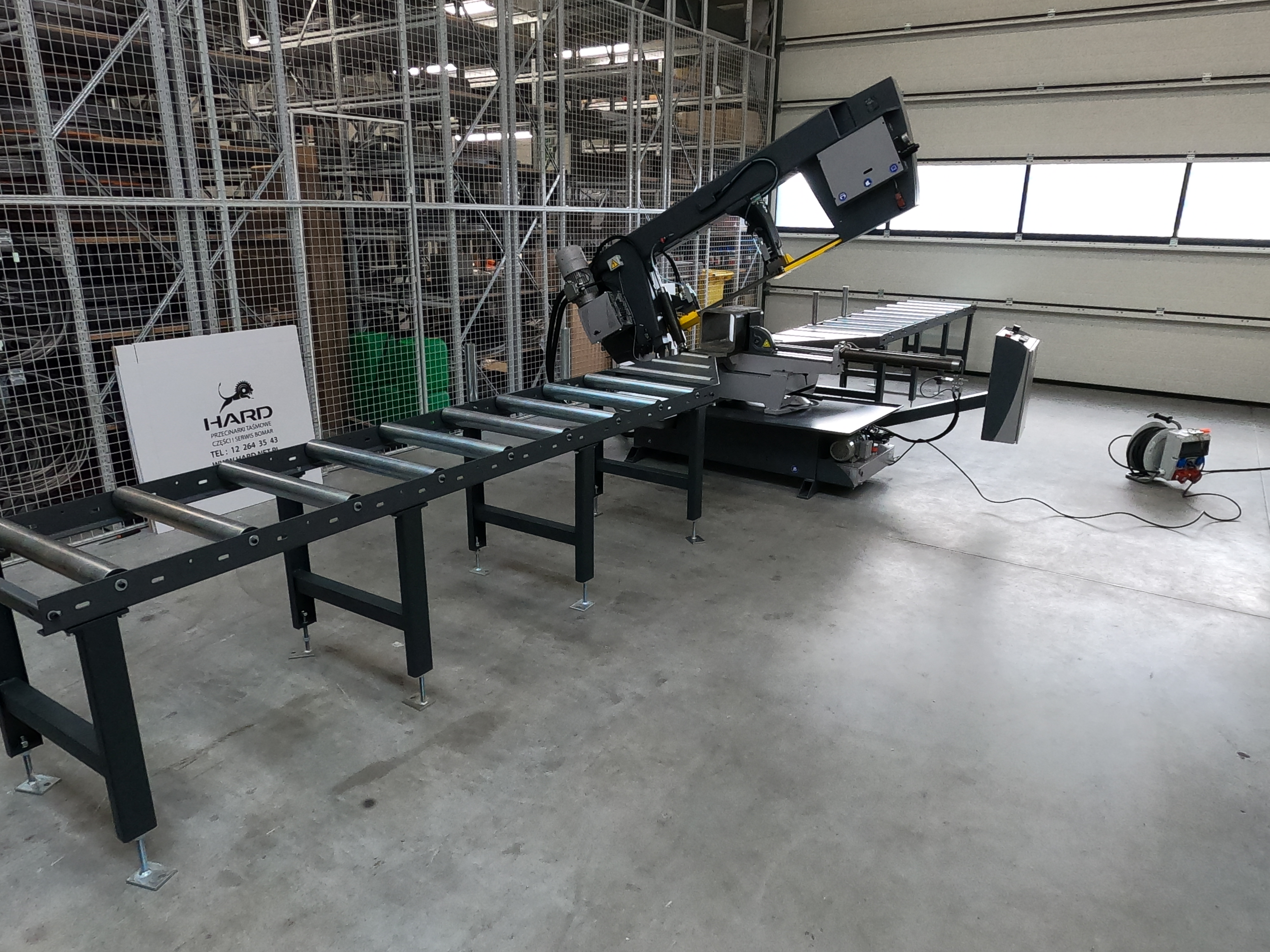

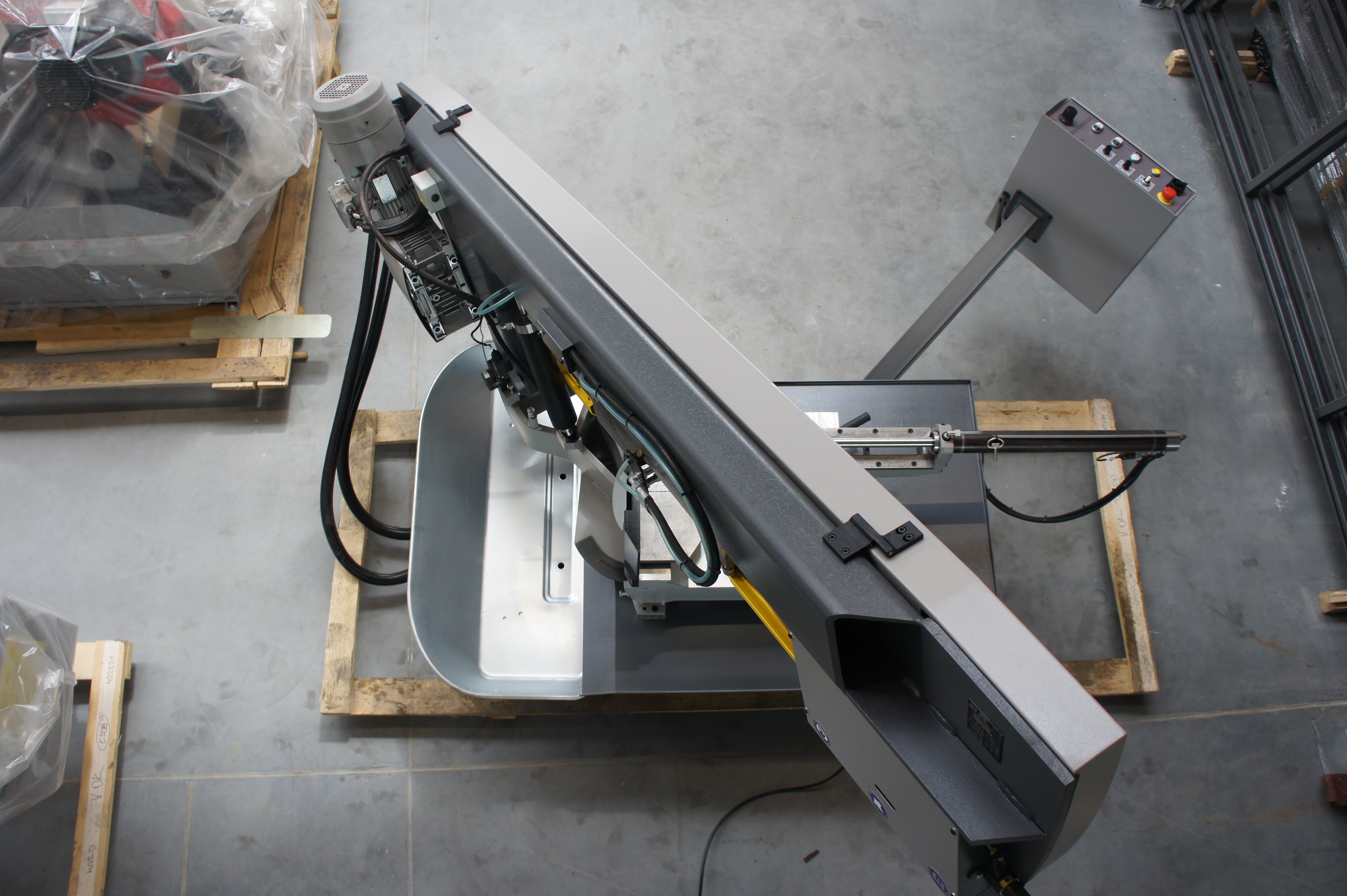

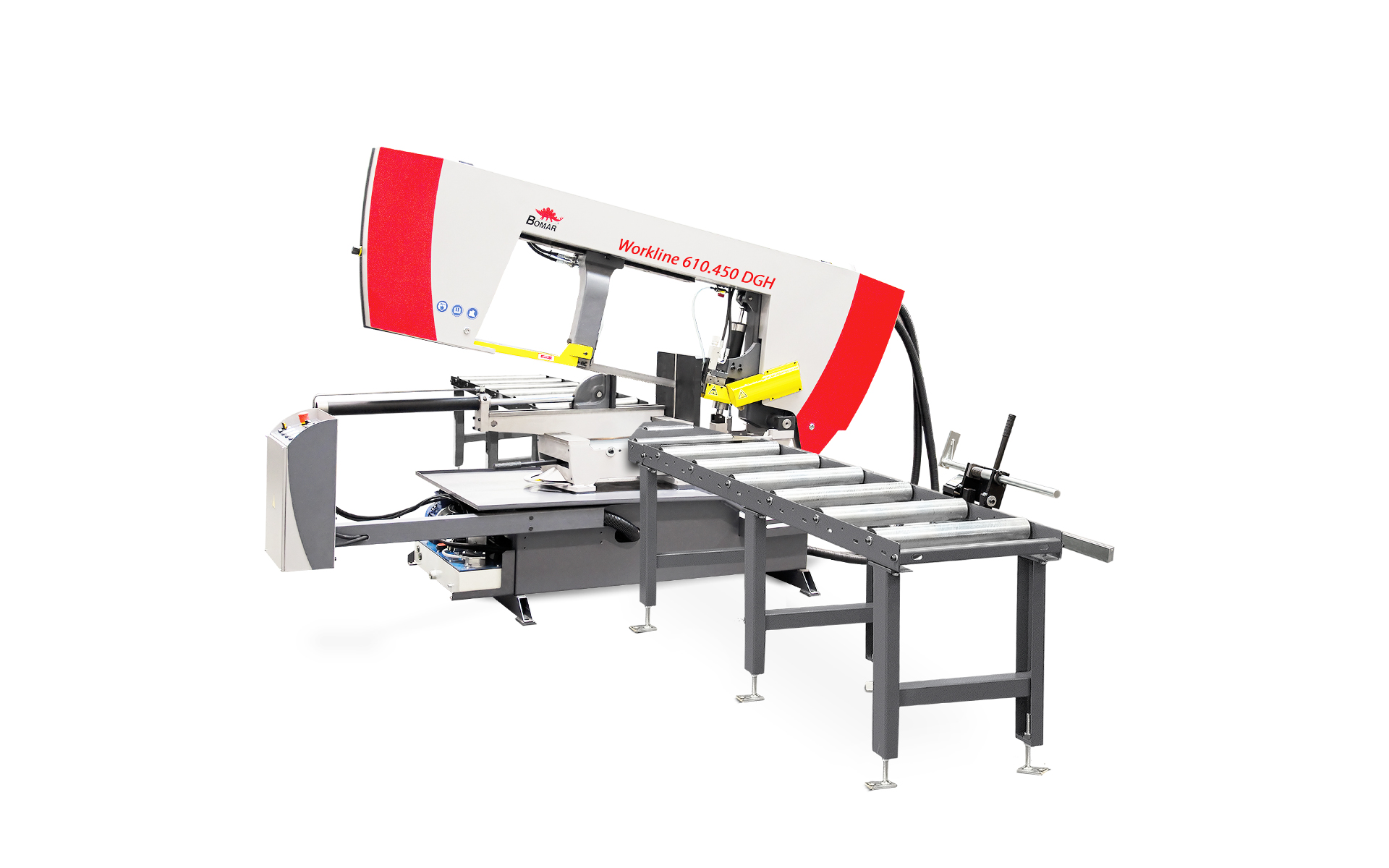

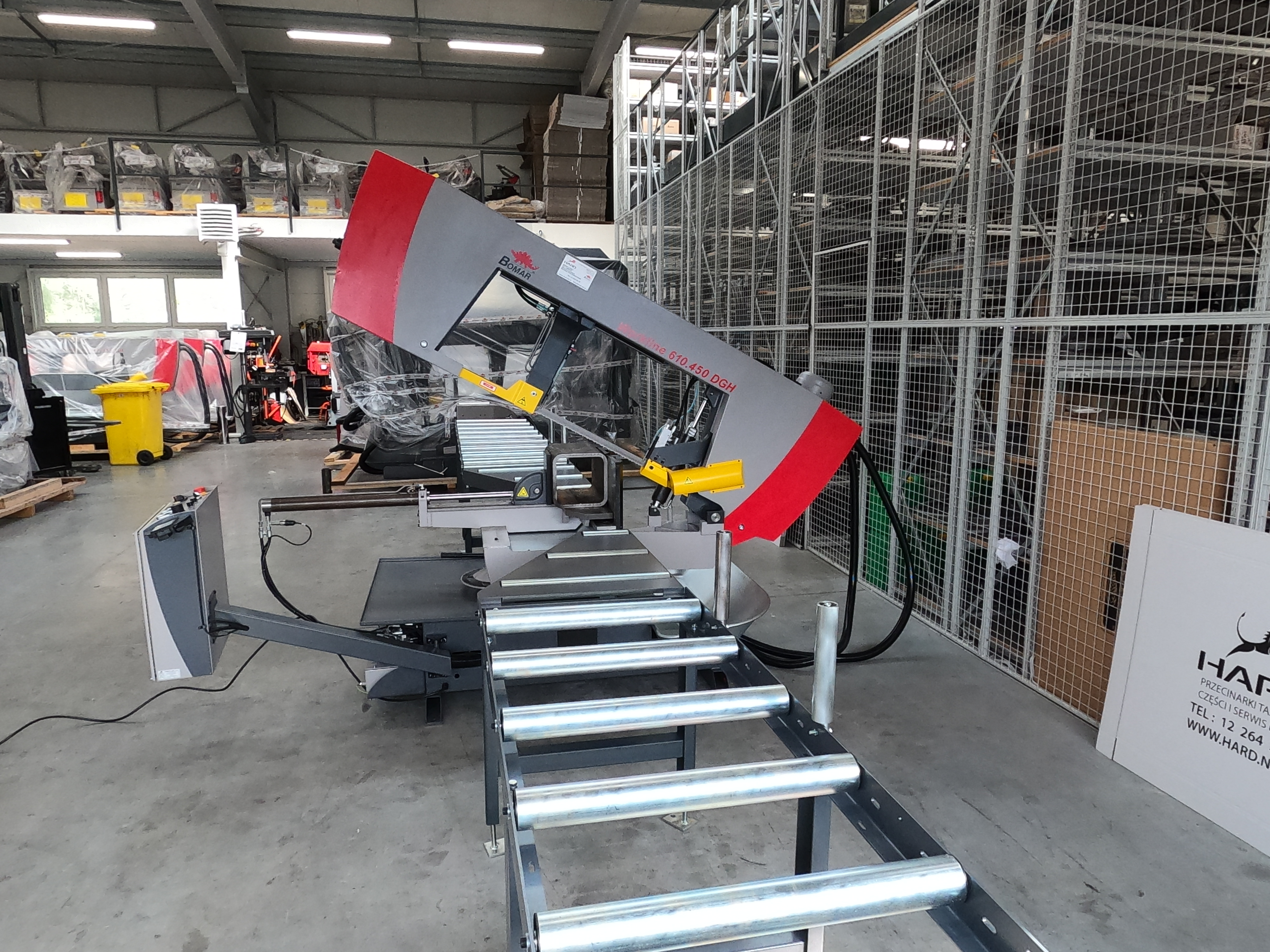

Workline 610.450 DGH  – półautomatyczna przecinarka taśmowa, przeznaczona do jednostronnych cięć ukośnych oraz do cięcia materiału o średnicy do 450 mm, zapewnia wysoką jakość przy dostępnej cenie.

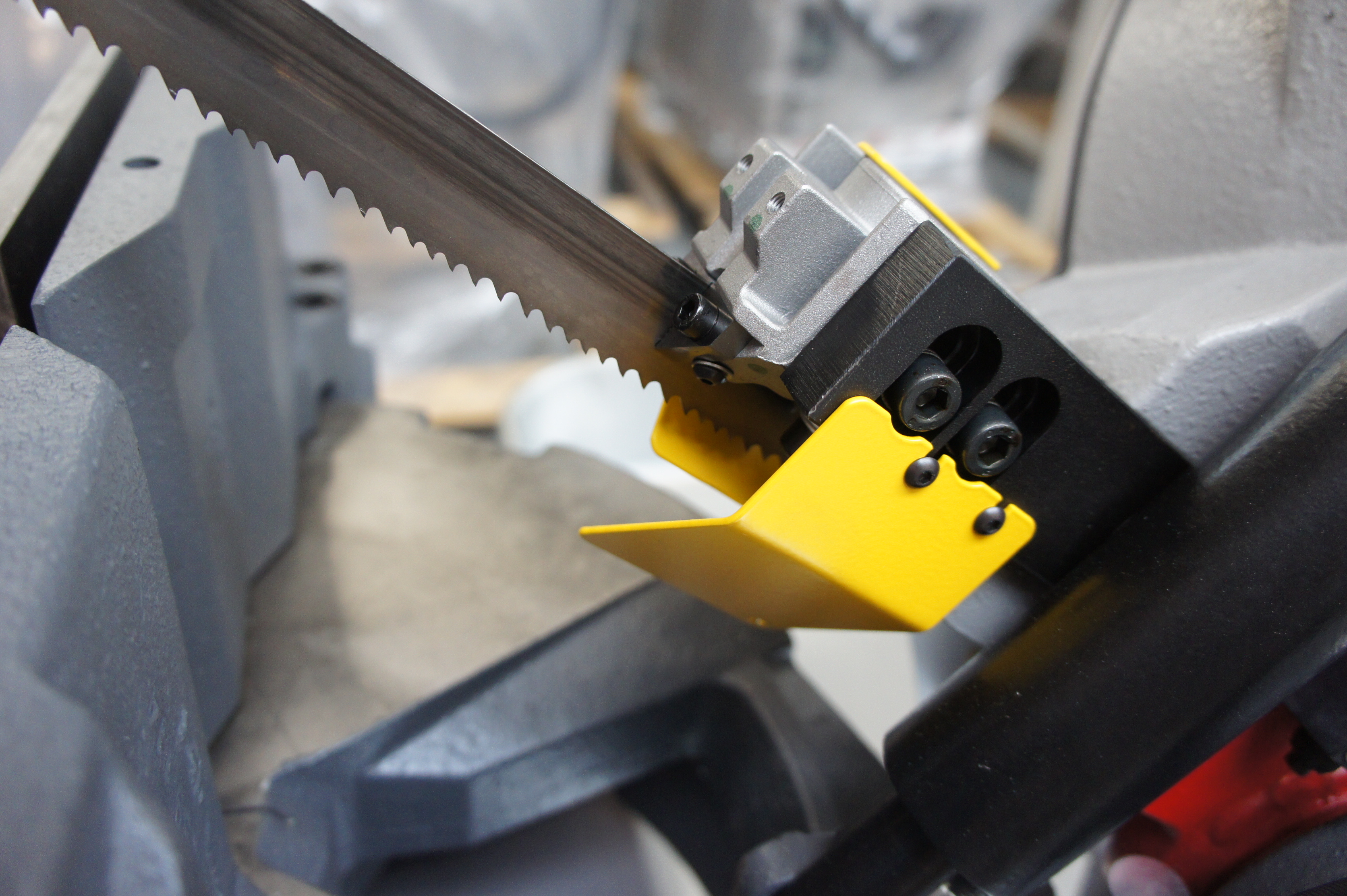

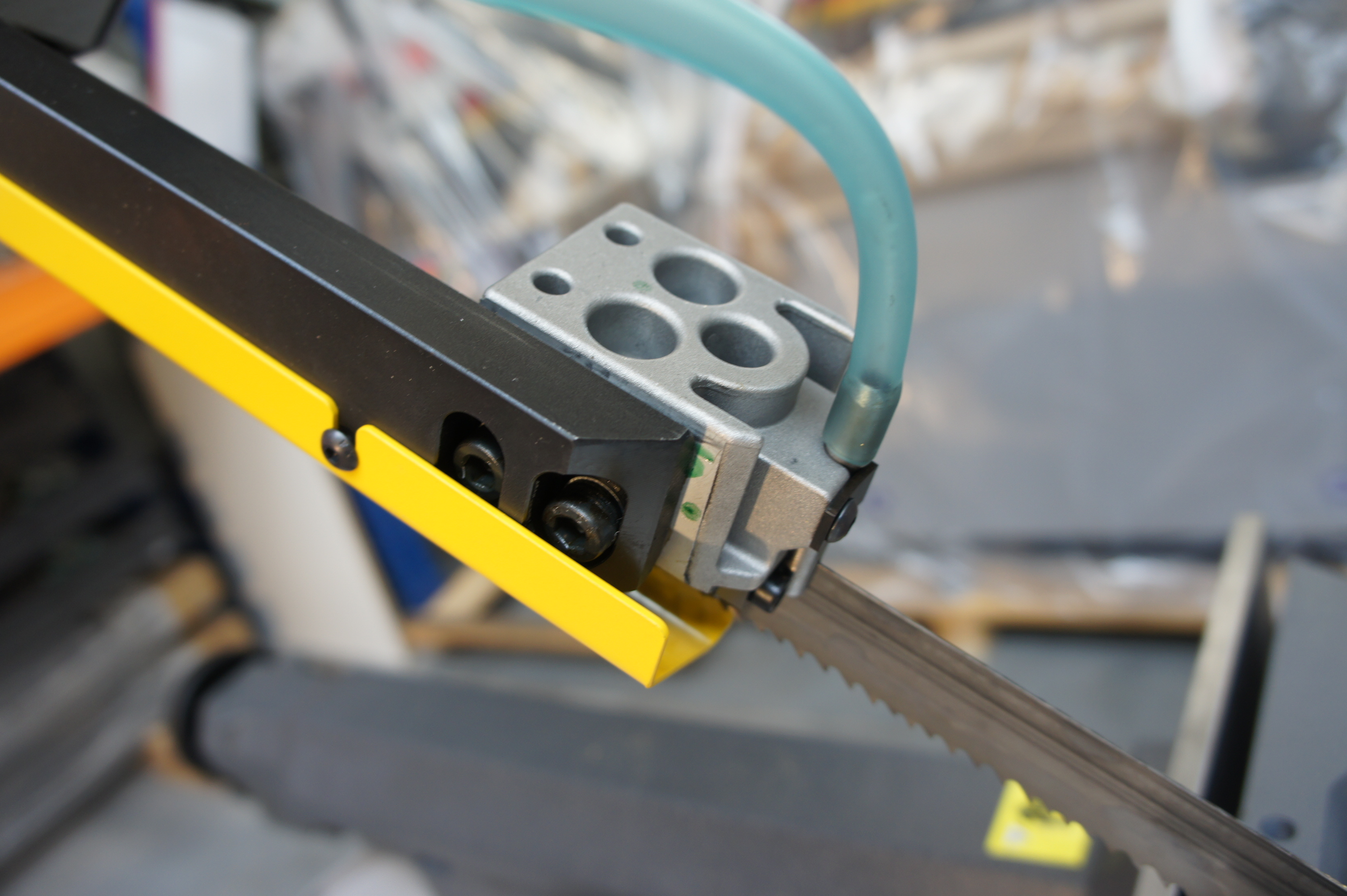

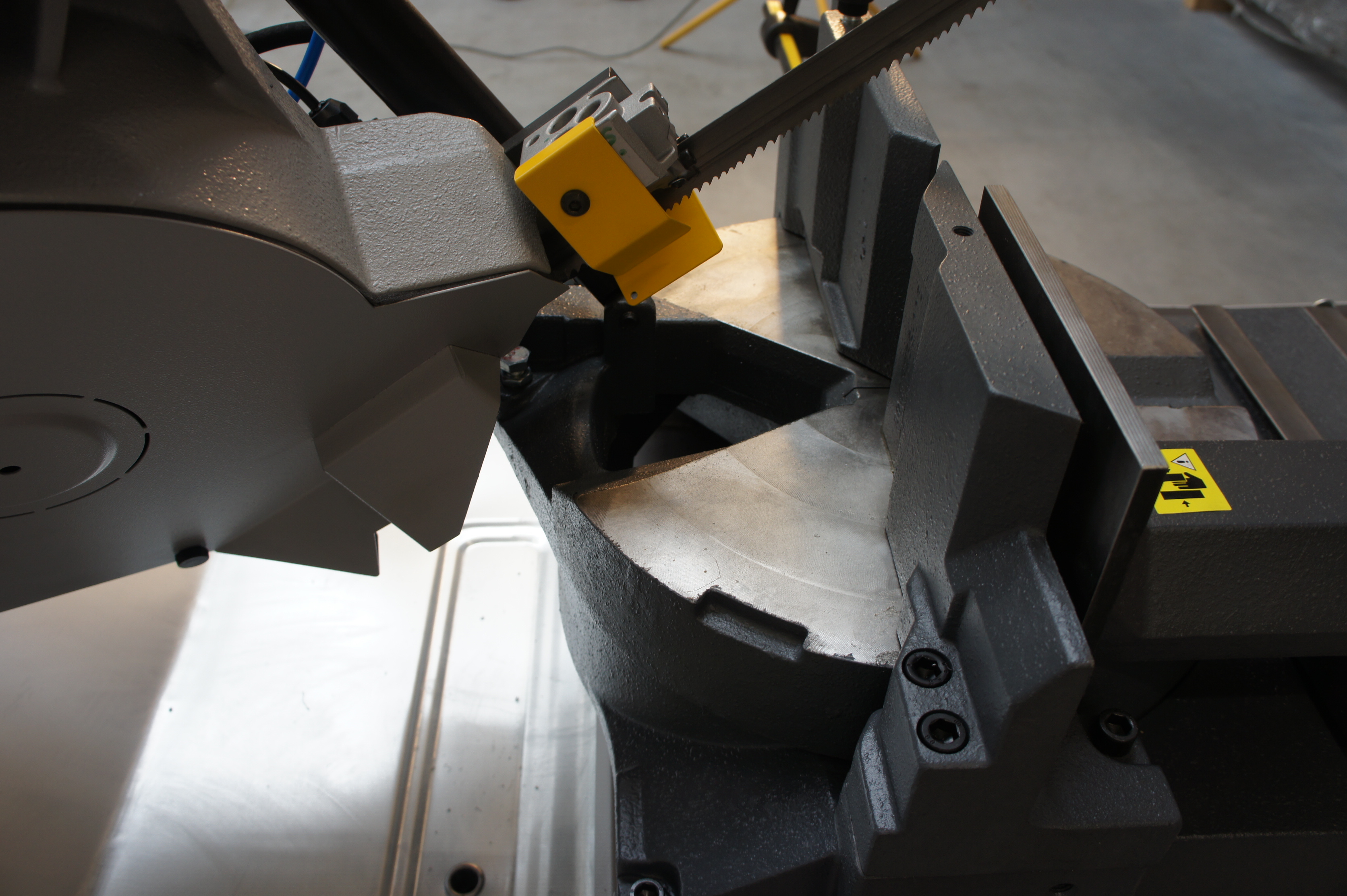

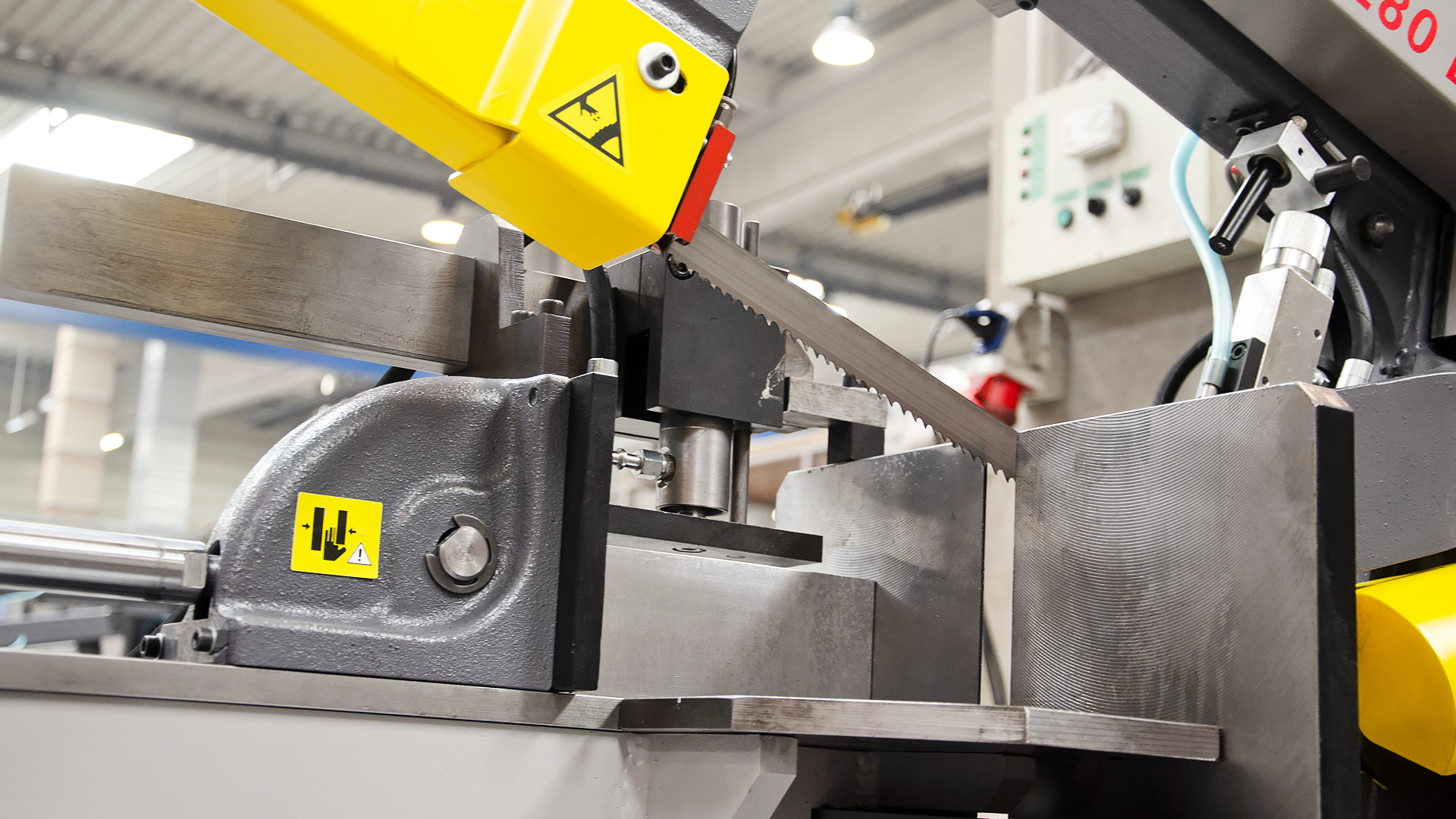

Jej doskonała wydajność cięcia wynika z następujących funkcji: płytka z węglików spiekanych precyzyjnie prowadząca taśmę, konsola obrotowa osadzona na łożyskach ślizgowych, taśma tnąca o wysokości 34 mm, synchronicznie pracująca szczotka, zgarniająca wióry.

Zacisk materiału oraz posuw ramienia można sterować hydraulicznie, podawanie materiału jest ręczne. Cały cykl pracy zostanie przeprowadzony po naciśnięciu przycisku Start: materiał zostanie zaciśnięty, taśma przecinarki się uruchomi, cięcie zostanie wykonane, ramię konsoli obrotowej podniesie się do ustawionej pozycji domyślnej, a imadło się otworzy. Po przełączeniu urządzenia do pracy w trybie ręcznym, każdą z funkcji urządzenia można sterować odrębnie.

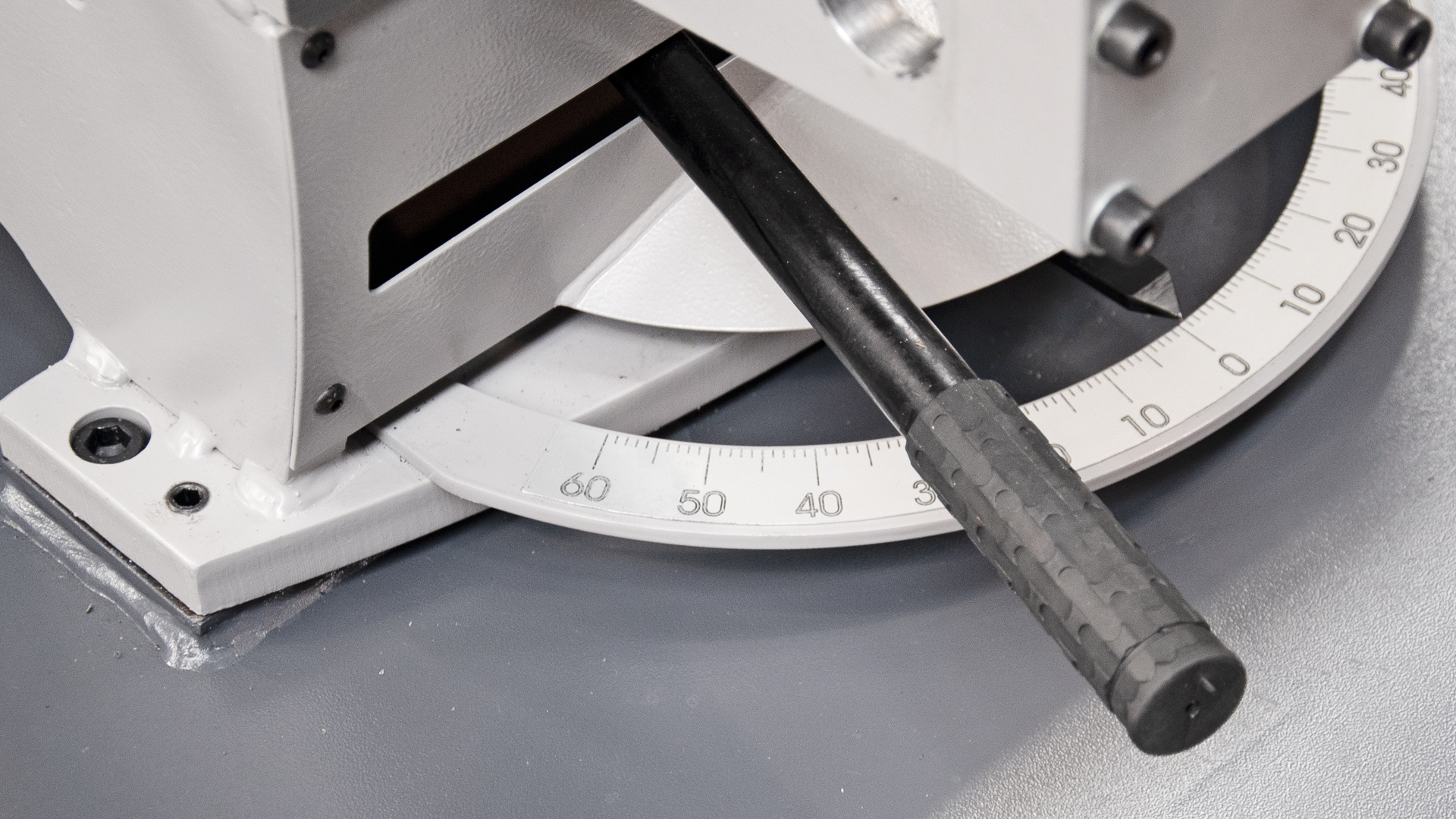

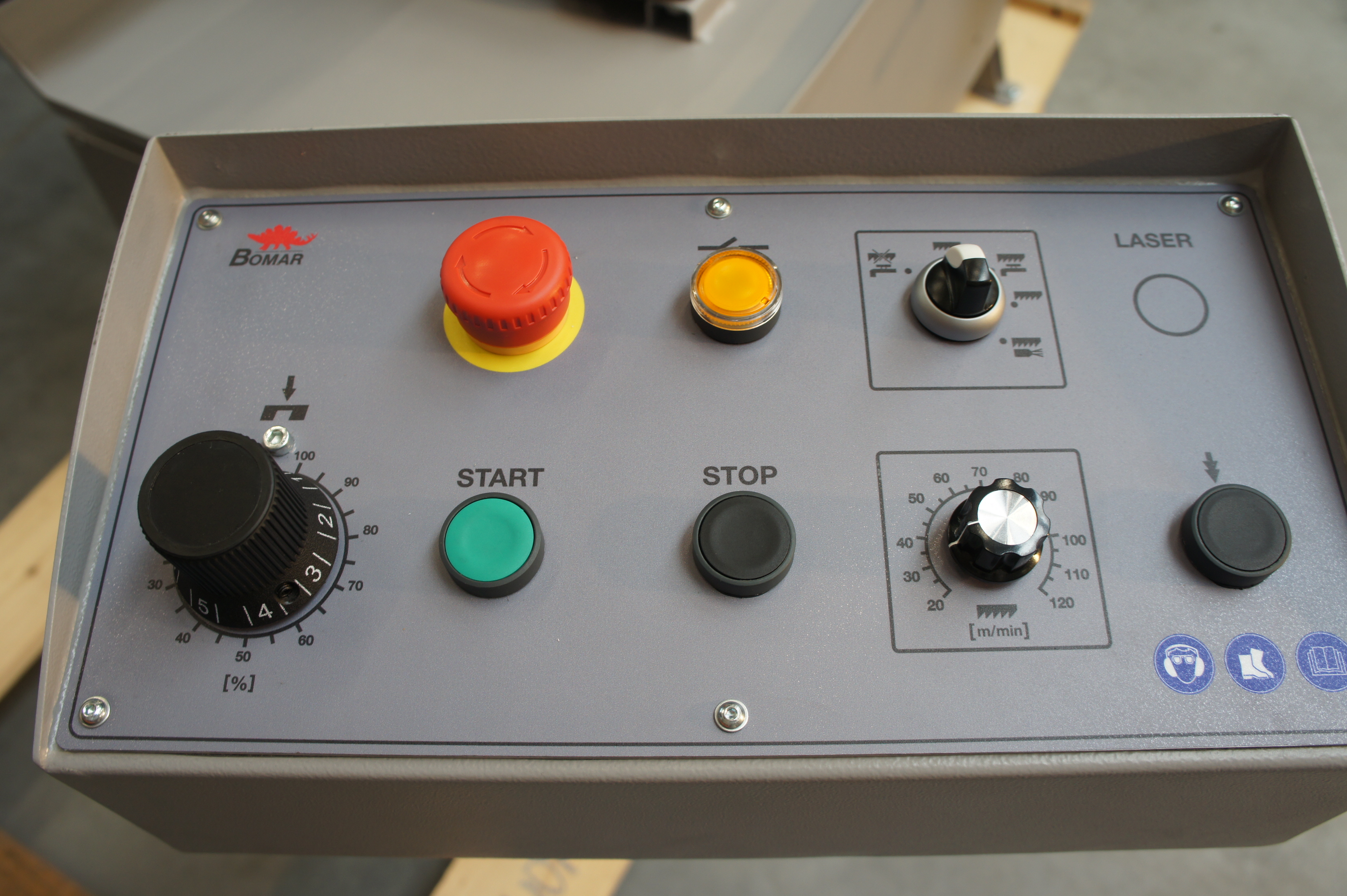

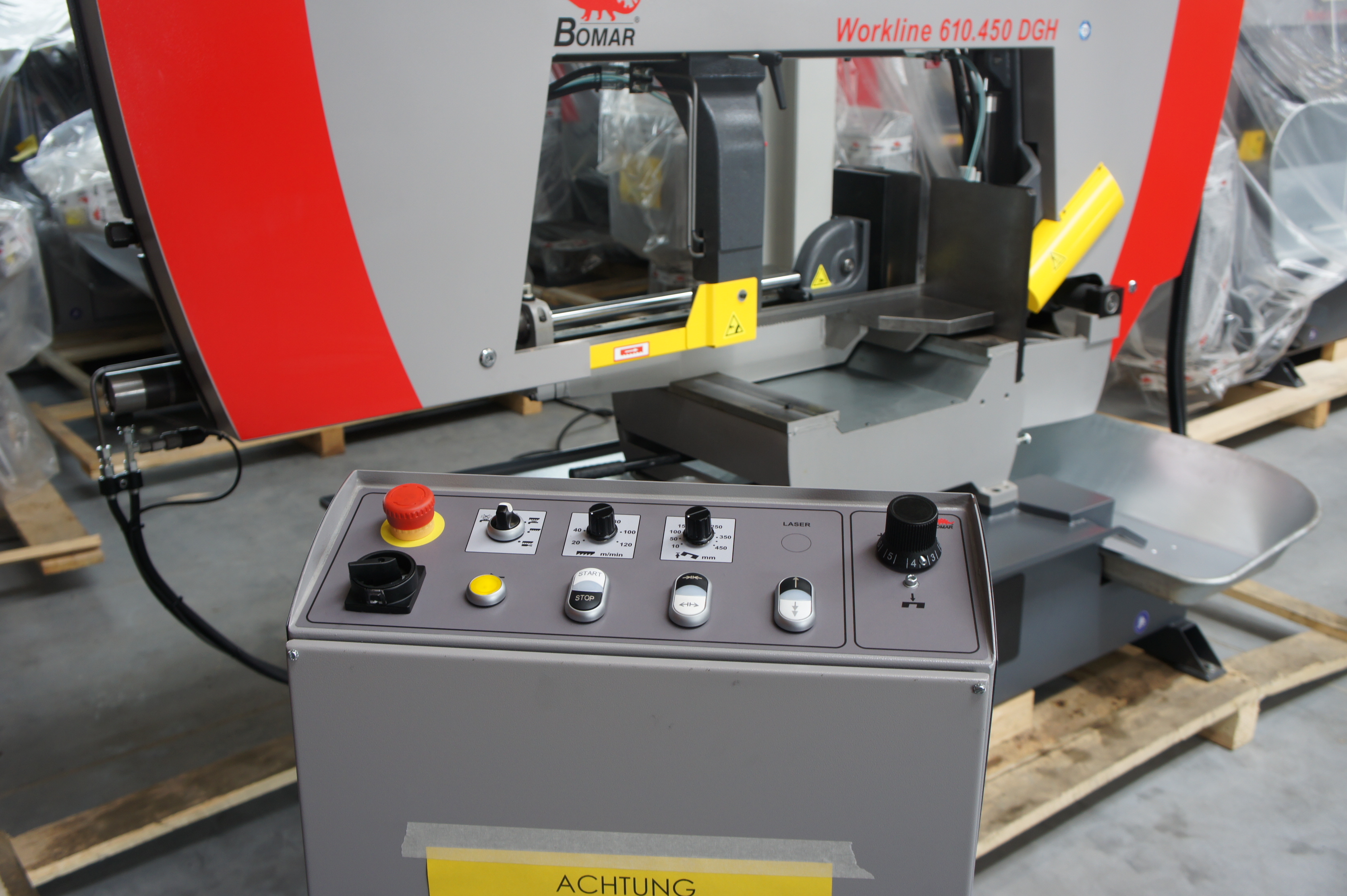

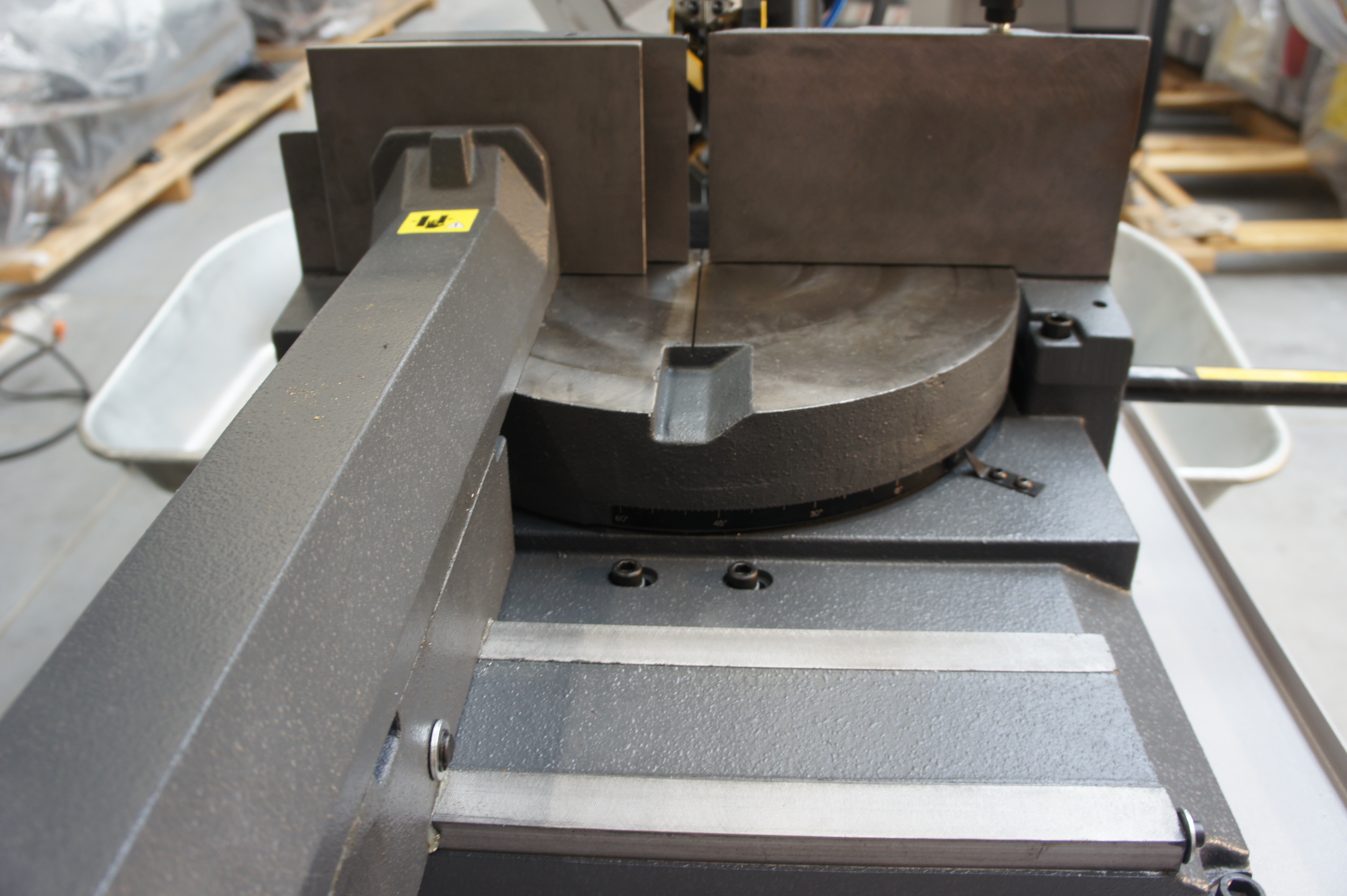

Dzięki dużej skali kąta która umieszczona jest w obrębie pola widzenia operatora, w łatwy można precyzyjnie ustawić żądany kąt cięcia. Prędkość przecinarki taśmowej ustawia się na ergonomicznym panelu sterowania, znajdującym się z przodu urządzenia.

Podstawowe wyposażenie urządzenia obejmuje konwerter częstotliwości (falownik), który umożliwia ustawienie optymalnej prędkości taśmy, w zależności od przetwarzanego materiału, w zakresie 20-120 m/min; funkcja ta zdecydowanie zwiększa zarówno żywotność piły taśmowej jak i wydajność urządzenia.

Standardowe wyposażenie urządzeń półautomatycznych serii Workline obejmuje automatyczną regulację ciśnienia posuwu, w zależności od oporów, wywieranych przez obrabiany materiał.

Wyposażenie standardowe

  • Praca w cyklu półautomatycznym

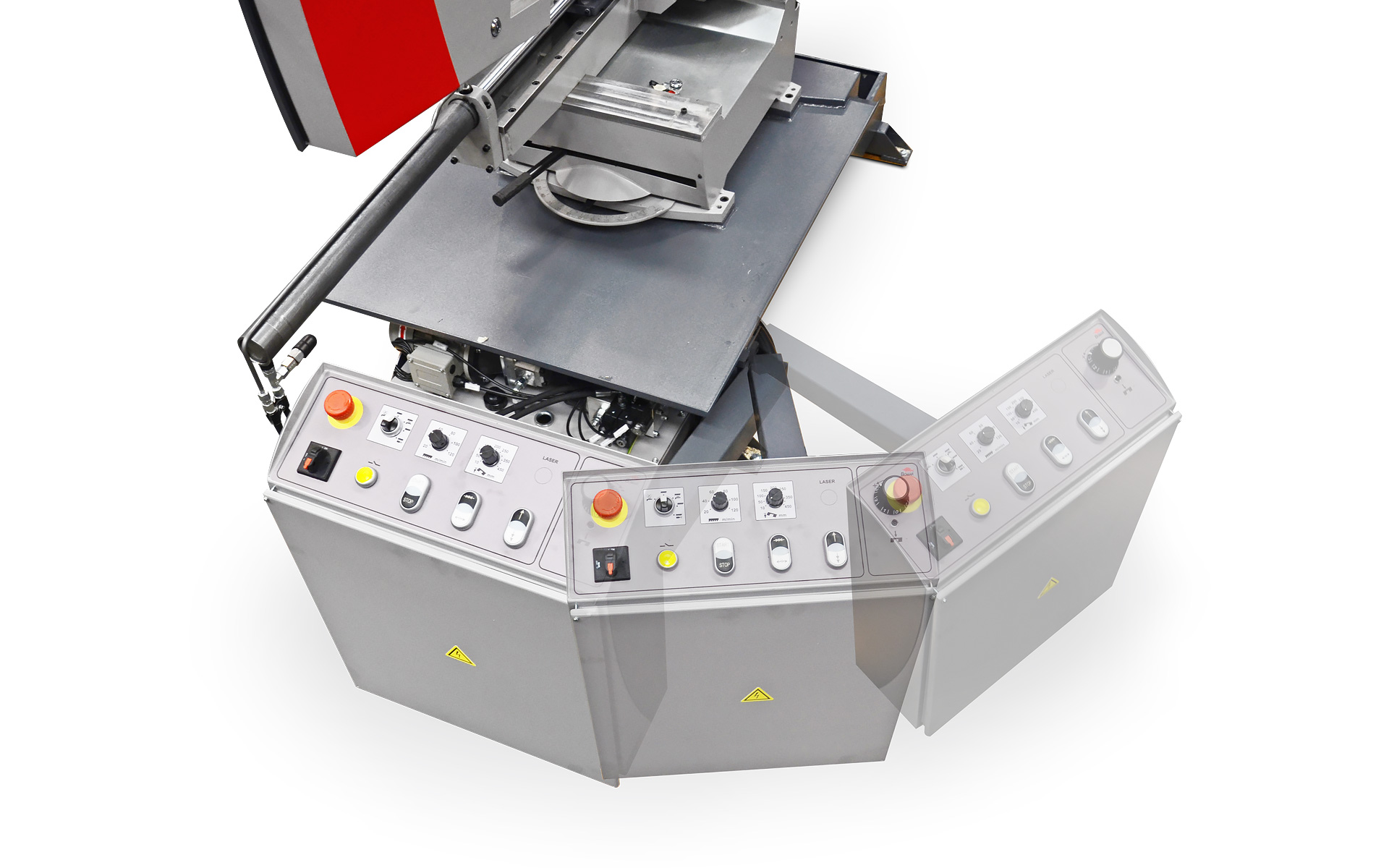

  • Konsola sterownicza na oddzielnym postumencie
  • Komendy w języku polskim
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Funkcja pamięci położenia ramienia

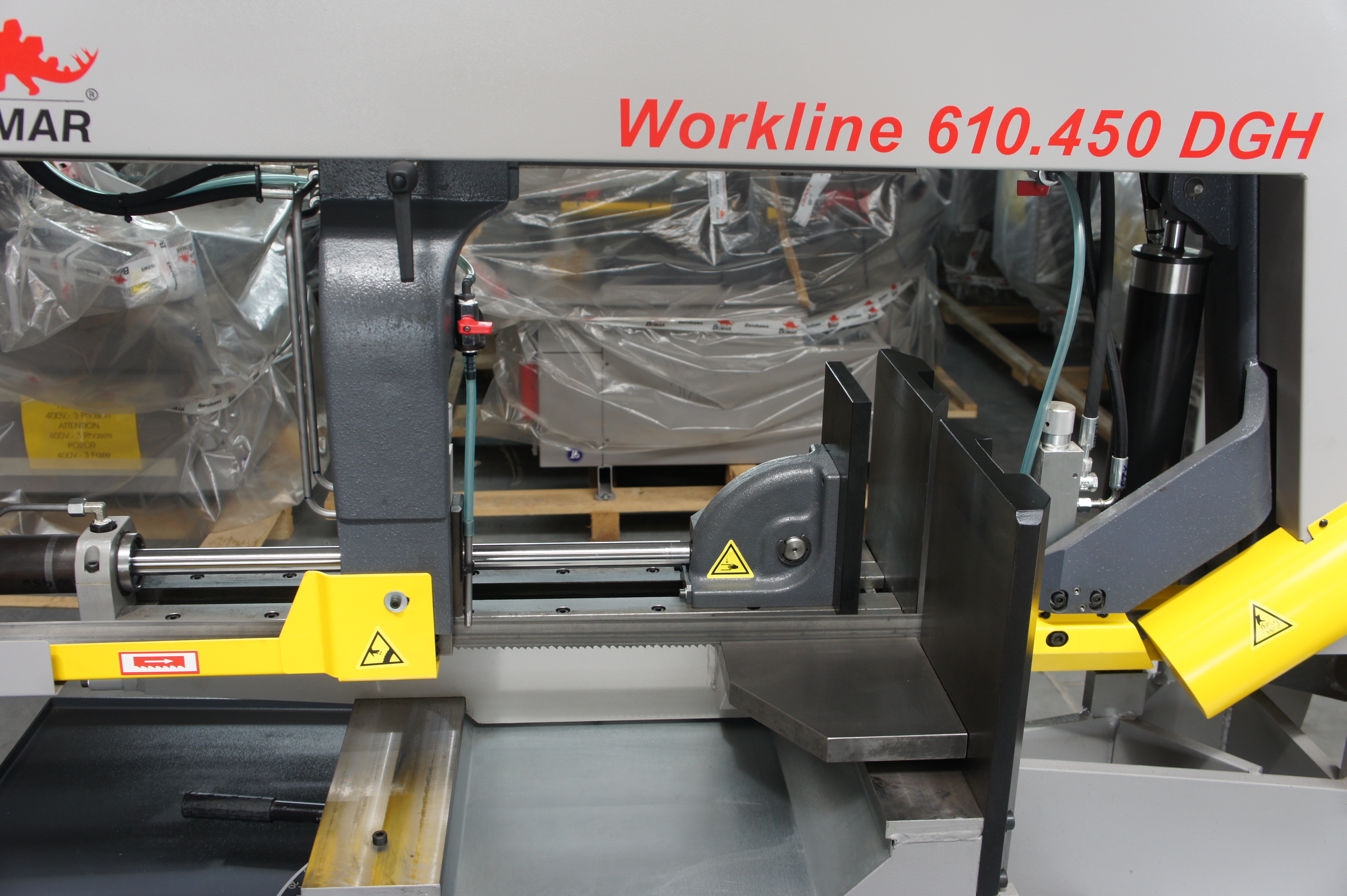

  • Hydraulicznie imadło

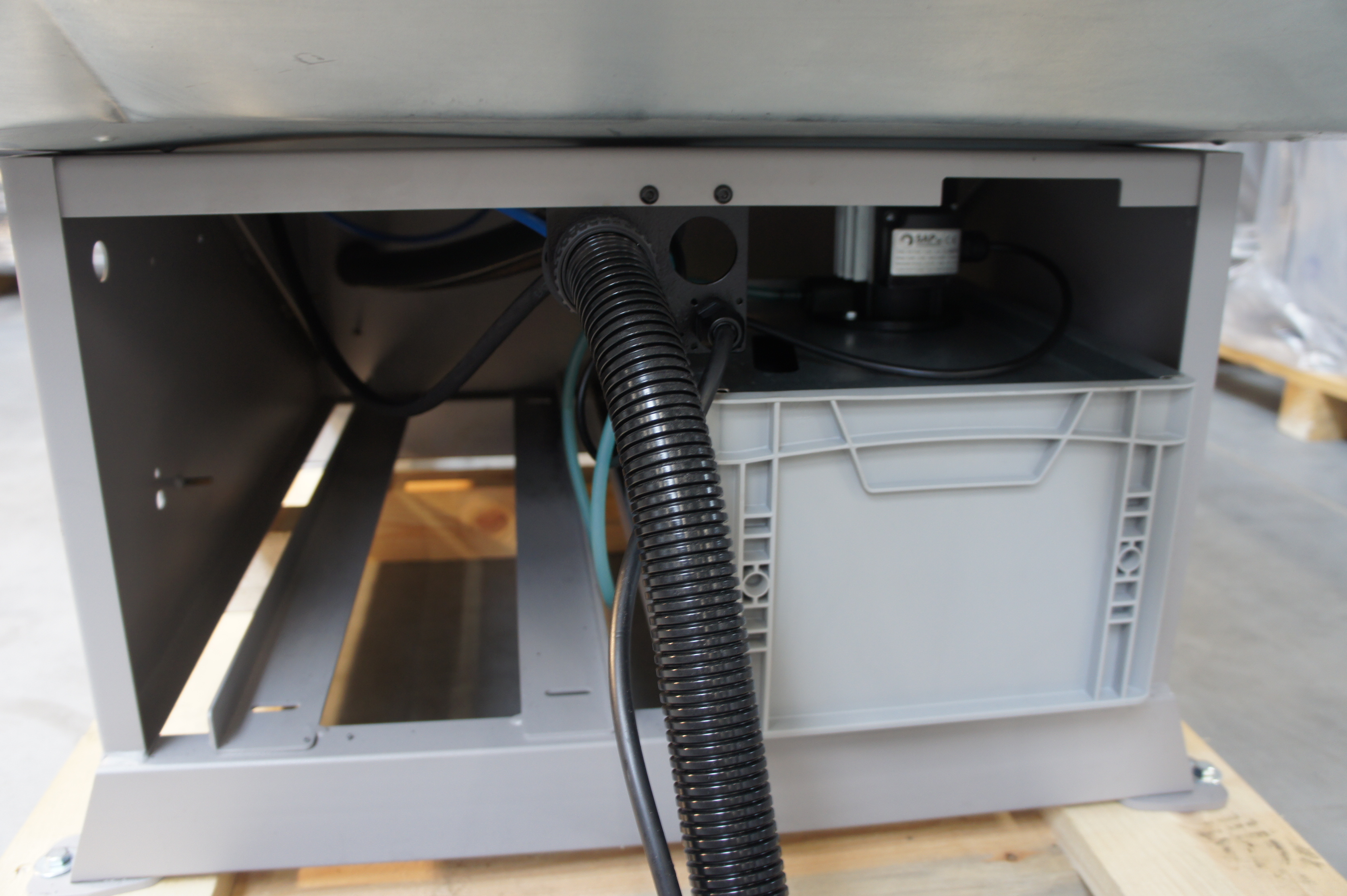

  • Układ chłodzenia

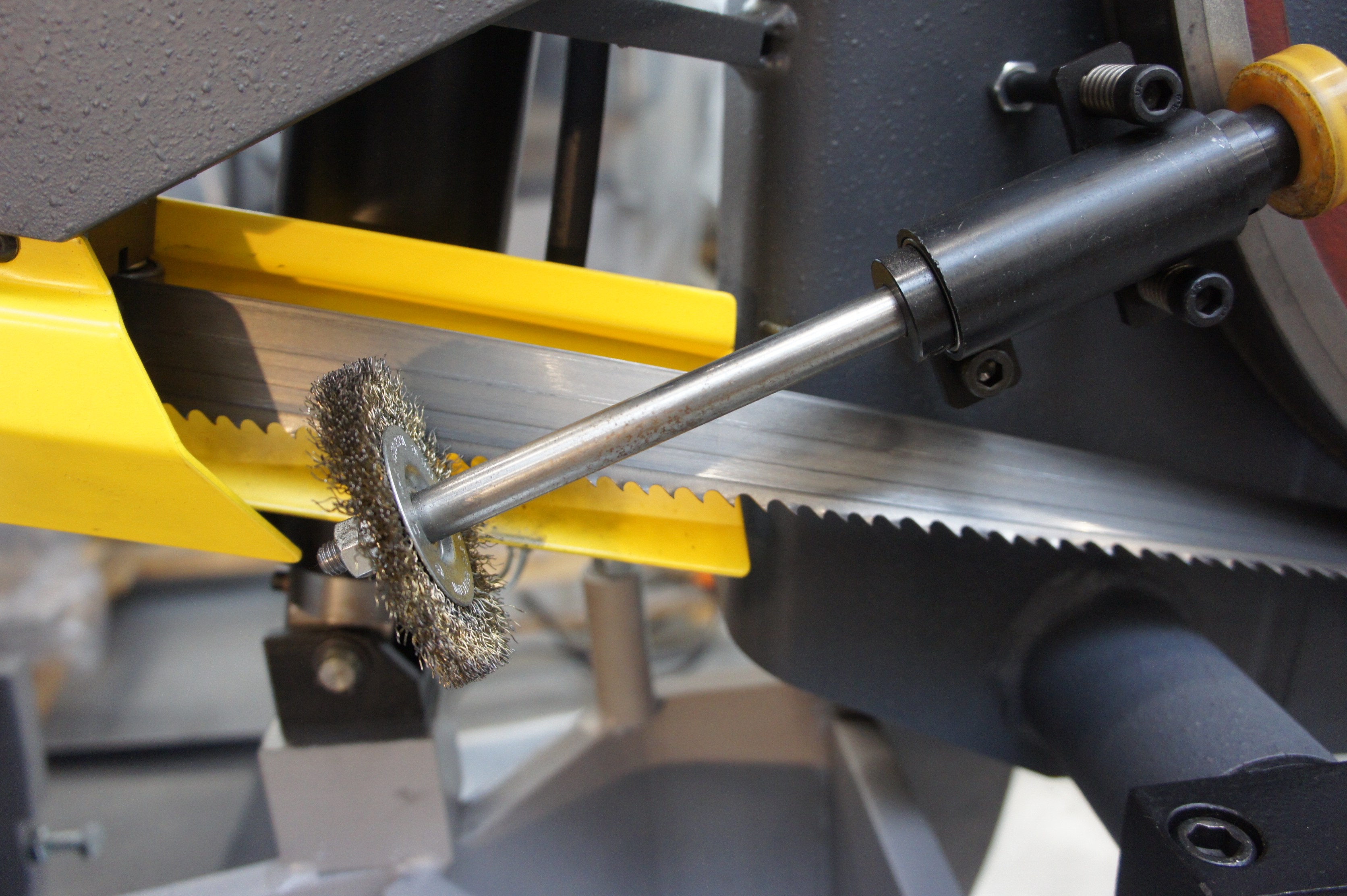

  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE

Wyposażenie dodatkowe
