Individual 620.460 DGANC

Dane techniczne

  • Min. średnica cięcia ø 5 mm
  • Wymiar taśmy tnącej 6100 x 41 x 1,3mm
  • Prędkość taśmy Falownik – płynna regulacja 20-90 m/min
  • Moc przyłączeniowa 4 KW
  • Wymiary (sz x dł x wys) 5600 x 2990 x 2350 mm
  • Waga 3850 kg
  • Maksymalna średnica cięcia: ø 460
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 6100 x 41 x 1,3mm
  • Prędkość taśmy: Falownik – płynna regulacja 20-90 m/min
  • Cięcie pod kątem: W Lewo/Prawo 60° – 45°- 0° – 45° – 60°
  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


460

560 x 460

460 x 620

460 x 460

P 45°

420

420 x 400

400 x 420

405 x 405

L 45°

420

440 x 300

300 x 440

420 x 420

P 60°

275

280 x 390

390 x 280

265 x 265

L 60°

300

300 x 460

460 x 300

300 x 300

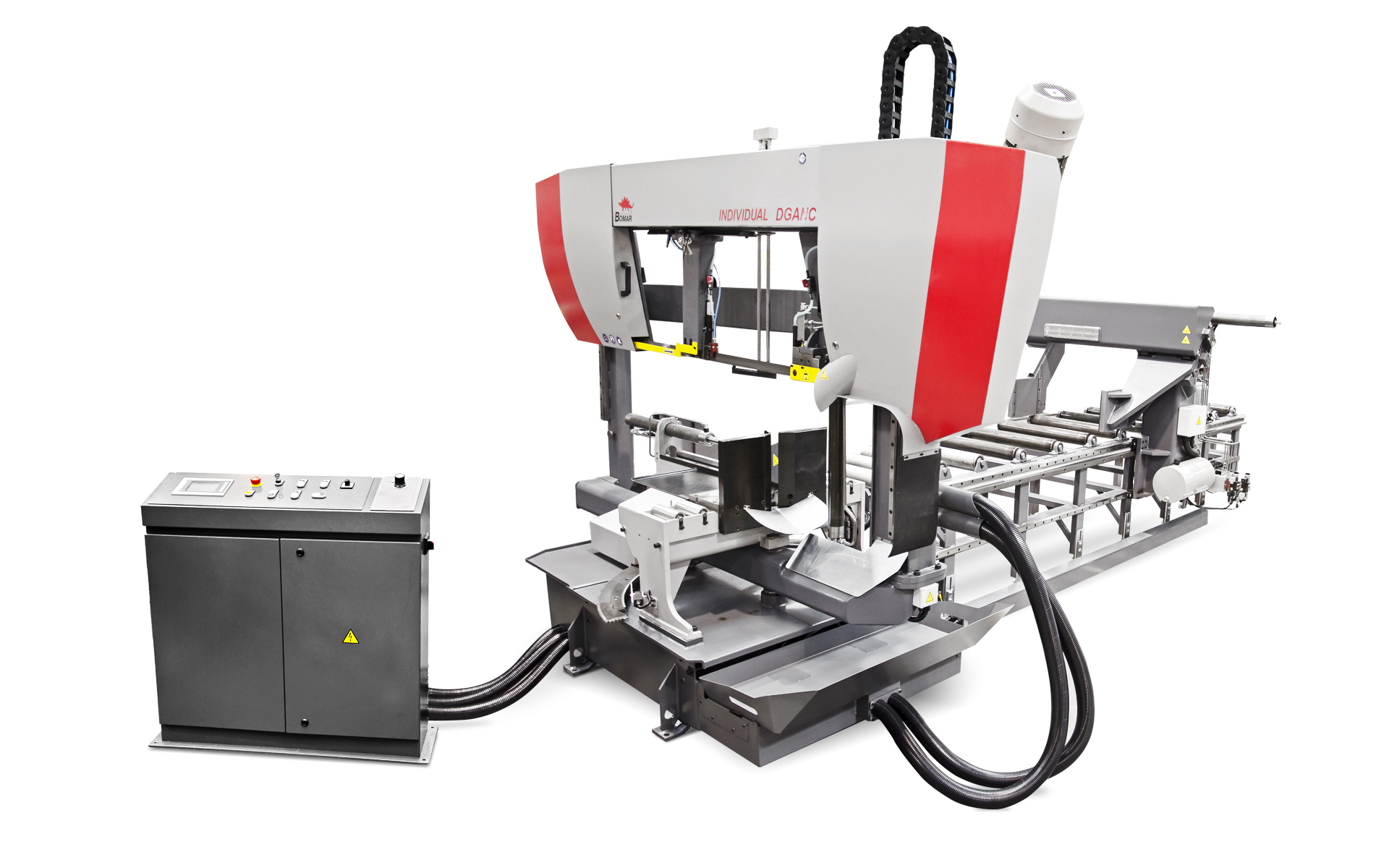

Individual 620.460 DGANC to automatyczna przecinarka taśmowa, gwarantująca precyzję i dokładność cięcia materiału, którego średnica nie przekracza 460mm.

Maszyna indywidualna 620.460 DGANC  to automatyczna piła taśmowa o dwóch kolumnach ze sterowaniem CNC, oferująca możliwość automatycznego cięcia kątowego. Obrót piły jest gładki w zakresie -60 i + 60 °. Istnieje możliwość cięcia pojedynczego kawałka lub wiązki materiału z pomocą hydraulicznego zacisku do cięcia pakietów (wyposażenie opcjonalne).

Maksymalna długość podajnika materiału wynosi 2300 mm, ale indywidualnie dopasowuje się do potrzeb klienta między 2300 mm a 6000 mm. Maszyna jest standardowo wyposażona w automatyczne sterowanie naciągiem taśmy na głębokość, zapewniając precyzyjne i proste cięcie z pomocą taśmy tnącej 41 mm. Piła może być obsługiwana za pośrednictwem panelu sterowania dołączonego do podstawy maszyny.

Podstawa maszyny

Spawana konstrukcja jest odporna na skręcanie, ze zintegrowanym zbiornikiem cieczy chłodzącej i zdejmowalną pokrywą.

Ramię piły

Stabilna konstrukcja spawana odporna na wibracje zapewnia bardzo cichą pracę i precyzyjne cięcia. Ramię piły jest nachylone pod kątem 2 °, co umożliwia bardzo krótki kanał skrawania materiałów przekrojowych i belek. Przedłuża się żywotność taśmy tnącej, czas cięcia znacznie się zmniejsza i zwiększa dokładność cięcia.

Kolumny i prowadnice ramienia piły

Ramię piły jest prowadzone za pomocą dwóch wytrzymałych kolumn i umieszczone w prowadnicach liniowych. Kolumny są połączone za pomocą uchwytu obrotowego i tworzą stabilną jednostkę z ramieniem piły.

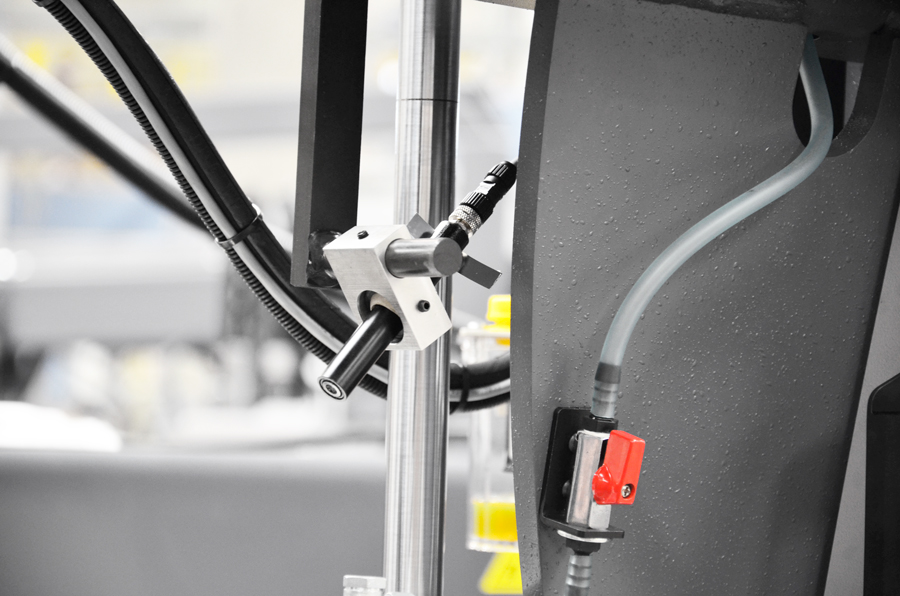

Szybkie opuszczanie ramienia

Ramię piły wyposażone jest w czujnik wysokości. Piła przebiega z szybkim przesuwem, aż czujnik wysokości zgaśnie. Następnie pilarka przełącza się na ustawioną wartość posuwu. W cyklu automatycznym ramię piły unosi się, aż detektor wysokości zgaśnie, tak aby czasy cyklu były jak najkrótsze.

Konsola obrotowa

Konsola obrotowa umożliwia automatyczne obracanie ramienia poprzez napęd łańcuchowy. Konsola ramienia jest połączona z podstawą maszyny poprzez stacjonarne łożysko odporne na ścieranie.

Zacisk materiału

Zaciskanie materiału jest płynne za pomocą siłowników hydraulicznych pełnokomorowych. Do cienkościennych materiałów można stosować regulację ciśnienia w wężu, patrz akcesoria opcjonalne. Max. długość podawania materiału dla jednego skoku wynosi 2300 mm.

Naprężenie taśmy

Siła naprężenia  może być ustawiona bezpośrednio na ramieniu piły z dokładnym wskazaniem na manometrze.

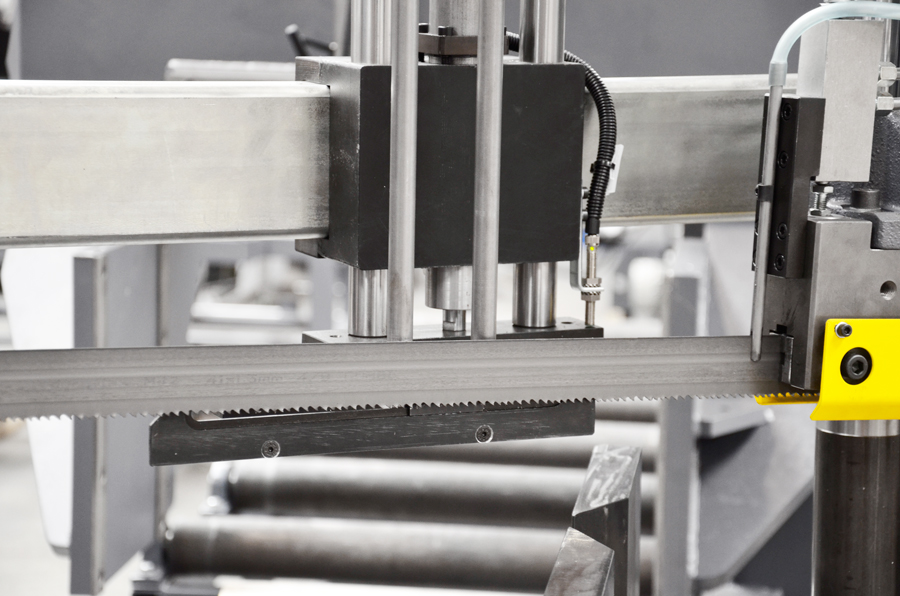

Prowadnica taśmy

Piła taśmowa jest umieszczona na poruszających się kołach i w miejsce cięcia kierowana za pomocą kostek prowadzących. Profesjonalna, twardo-metalowa prowadnica taśmy tnącej gwarantuje wysoką dokładność cięcia i długą żywotność taśmy tnącej. Lewa ruchoma kość prowadnicy piły, osadzona w uchwycie jest ręcznie regulowana w zależności od szerokości ciętego materiału.

Napęd taśmy

Taśma tnąca napędzana jest silnikiem przemysłowym o mocy 3,0 kW, sterowanym przez falownik i solidną przekładnię zębatą. Prędkość taśmy może być zmieniana w sposób ciągły za pośrednictwem panelu sterowania w zakresie 20-120 m / min.

Układ hydrauliczny

Jednostka hydrauliczna jest solidna i znajduje się w dobrze dostępnym miejscu na przedniej stronie maszyny. Blok zaworu układu hydraulicznego jest oddzielony, aby ułatwić konserwację i regulację.

Sterowanie i system sterowania

Wszystkie elementy sterujące piły taśmowej są połączone na swobodnie umieszczonym panelu sterowania. Piła jest wyposażona w nowoczesny system sterowania z dużym wyświetlaczem graficznym i ekranem dotykowym. System sterowania posiada zrozumiałą strukturę i umożliwia szybki dostęp dzięki wyświetlaczowi tekstowemu i systemowi dialogowemu. Komunikaty o błędach i informacje o stanie urządzenia są wyraźnie wyświetlane w formie tekstowej.

WYDAJNOŚĆ W PRODUKCJI  KONSTRUKCJI STALOWYCH

W pełni zautomatyzowane przecinarki taśmowe z kątem cięcia ustawianym dwustronnie w zakresie do 60°.Dowolnie konfigurowane systemy podawcze o długościach do 6000mm oraz graficzne dialogowe systemy sterowania dodatkowo rozszerzają pole zastosowań.

Z długim systemem podawczym i dwustronnym automatycznym ustawianiem kąta cięcia jest to idealna maszyna do zastosowania przy produkcji konstrukcji stalowych. Szeroki zakres możliwości cięcia pozwala na przecinanie wielkowymiarowych profili pod ostrym kątem.

Dzięki modularnej budowie podajnika rolkowego jego długość może być dopasowana do potrzeb klienta. Od standardowej długości 2300mm aż do 6000m.

Wyposażenie standardowe

  • Praca w cyklu automatycznym
  • Dwukolumnowa konstrukcja
  • Programowanie ilości odcinanych detali
  • Elektroniczne ustawienie długości odcinanego detalu
  • Komendy w języku polskim
  • Dotykowy pulpit sterowniczy z wyświetlaczem LCD
  • Elektroniczny odczyt prędkości piły
  • System ADFR
  • Funkcja pamięci położenia ramienia
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Hydraulicznie imadła stałe i podające
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE

Wyposażenie dodatkowe
