Workline 410.280 GANC

Dane techniczne

  • Min. średnica cięcia ø5 mm
  • Min.długość materiału w imadle 30 mm
  • Wymiar taśmy tnącej 3800 x 27 x 0,9 mm
  • Moc całkowita 2,2kW, 3×400 V/50 Hz
  • Prędkość taśmy Falownik – płynna regulacja od 20 do 120 m/min.
  • Wymiary (sz x dł x wys) 1950 x 1950 x 2000 mm
  • Waga 1000 kg



  • Maksymalna średnica cięcia: ø 280
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 3800 x 27 x 0,9 mm
  • Prędkość taśmy: Falownik (20 / 120 m/min.)
  • Cięcie pod kątem: Prawo 0° – 45° – 60°
  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


280

410 x 280

280 x 410

280 x 280

P 45°

280

310 x 150

260 x 280

270 x 270

L 45°





P 60°

210

205 x 100

175 x 280

190 x 190

L 60°

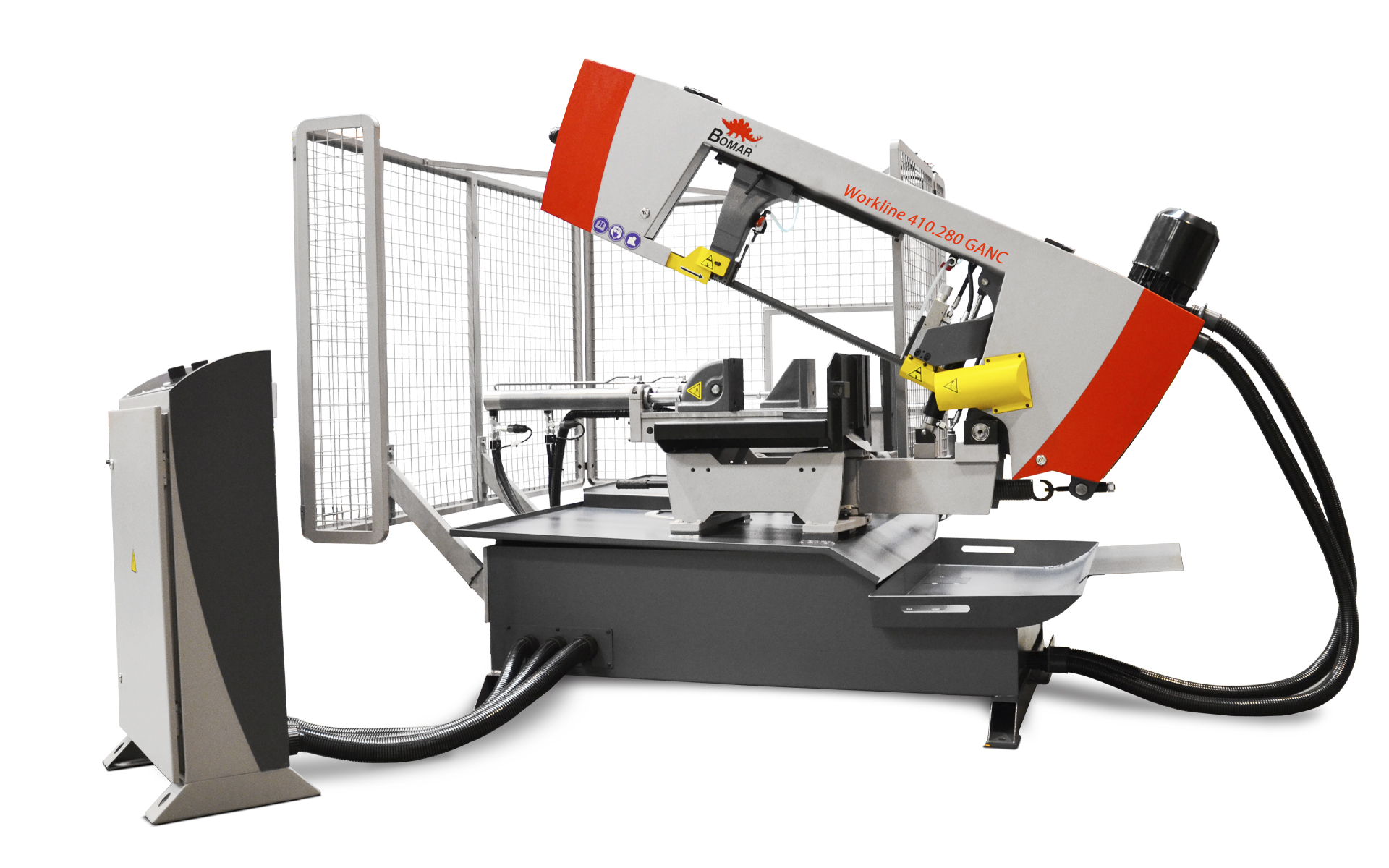

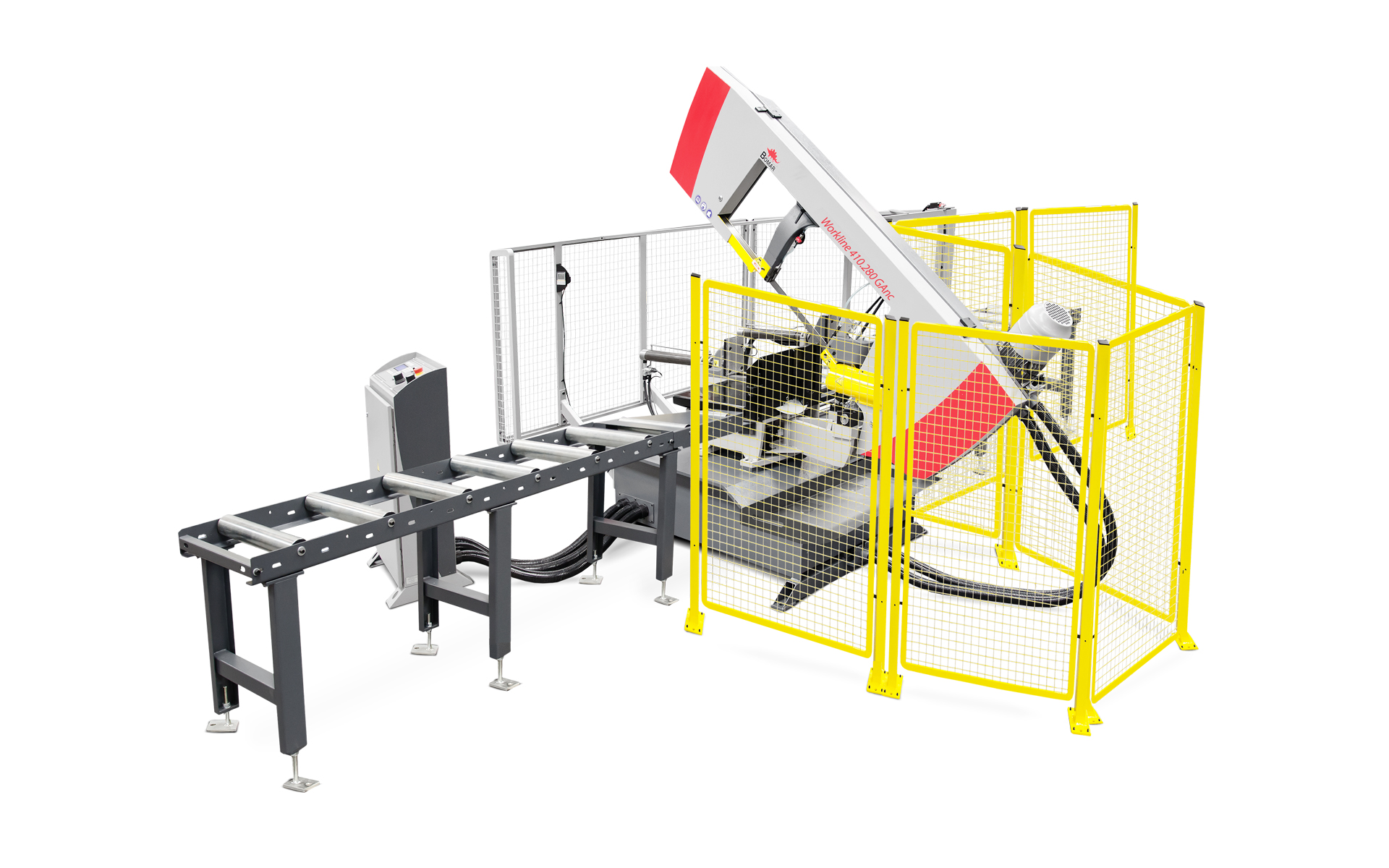

Workline 410.280 GANC –  Prezentowana automatyczna przecinarka taśmowa jest maksymalnie elastycznym urządzeniem, nadającym się do produkcji niewielkich ilości.

Przecinarka jest przeznaczona do wykonywania jednostronnych cięć ukośnych o kącie do 60° w trybie półautomatycznym oraz do cięcia materiału o średnicy do 280 mm o kącie 0° w trybie automatycznym.

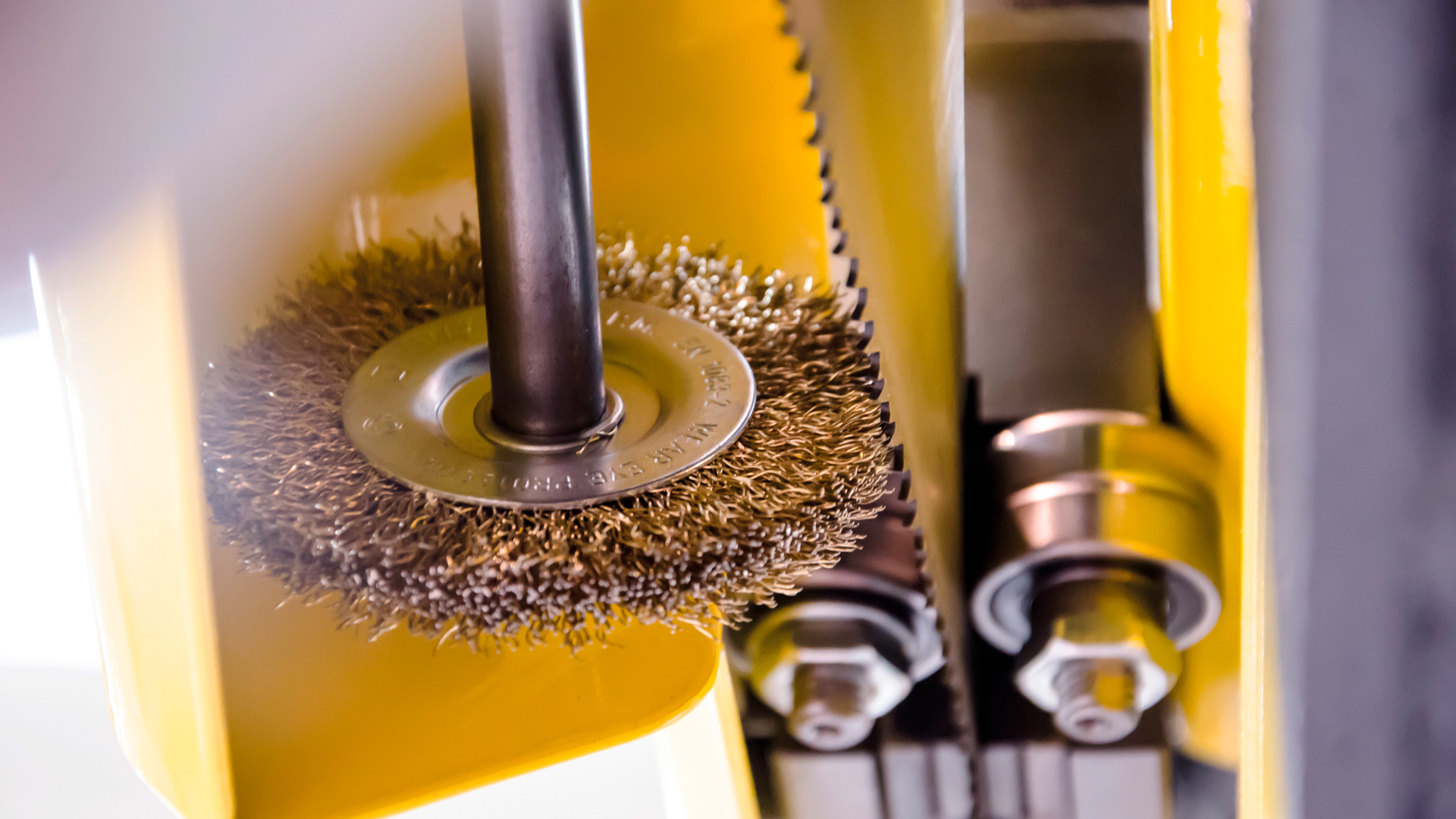

Urządzenie zapewnia wysoką jakość przy dostępnej cenie. Jej doskonała wydajność cięcia wynika z następujących funkcji: płytka z węglików spiekanych precyzyjnie prowadząca taśmę, konsola obrotowa osadzona na łożyskach ślizgowych, taśma tnąca o wysokości 27 mm, synchronicznie pracująca szczotka, zgarniająca wióry.

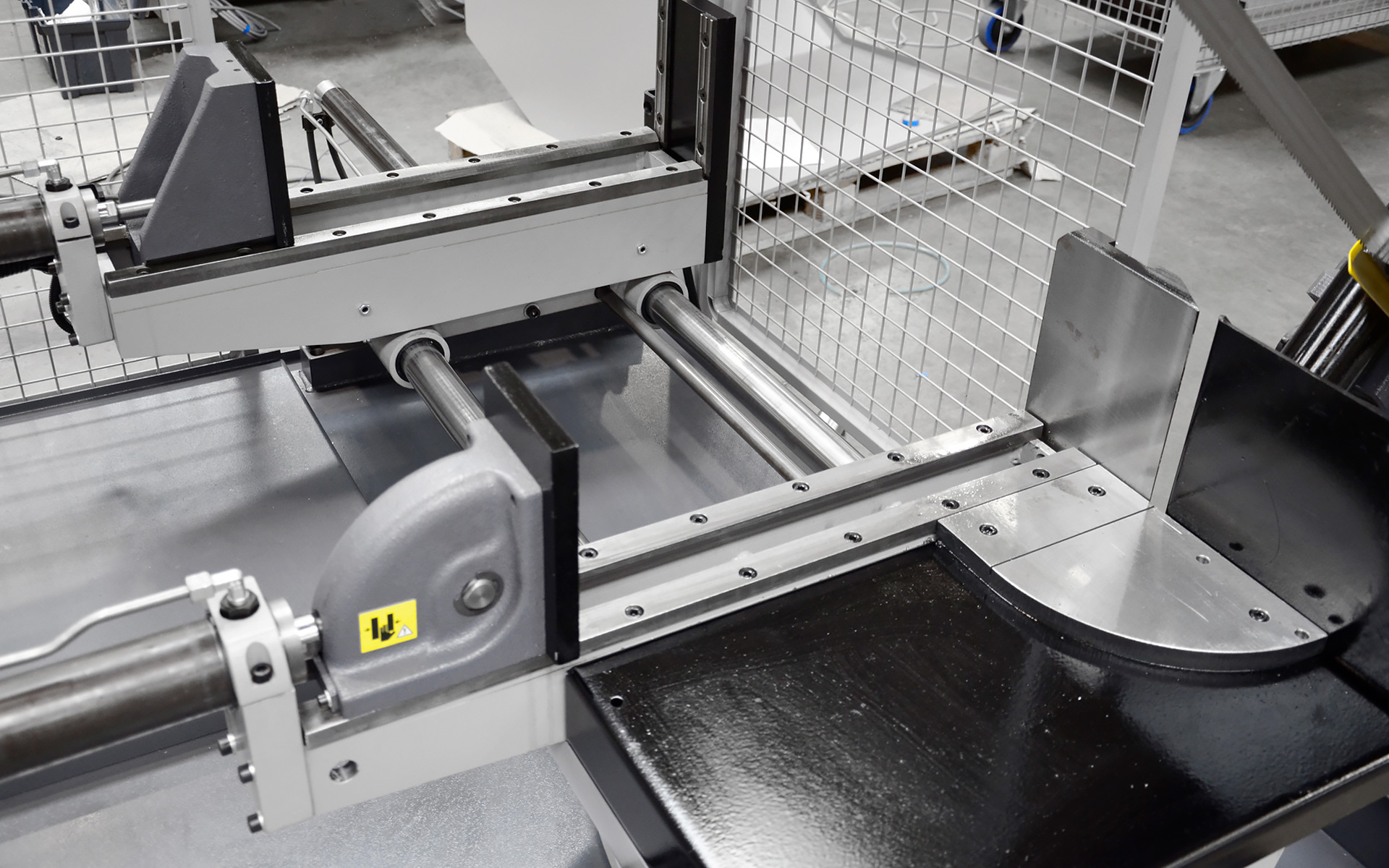

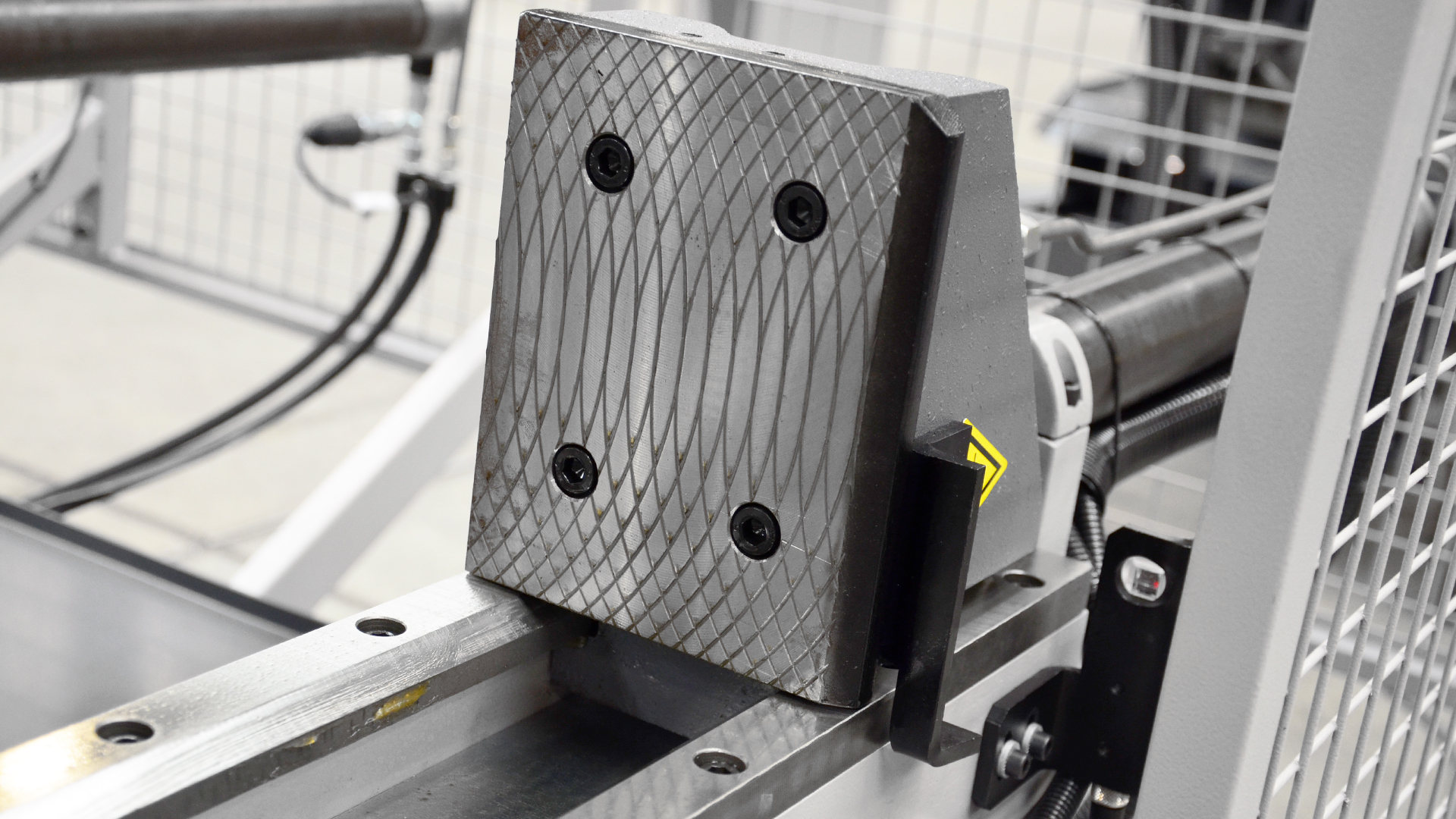

Zacisk materiału oraz posuw ramienia konsoli obrotowej realizowane są za pomocą imadeł hydraulicznych o pełnym skoku. Podawanie materiału również jest sterowane hydraulicznie.

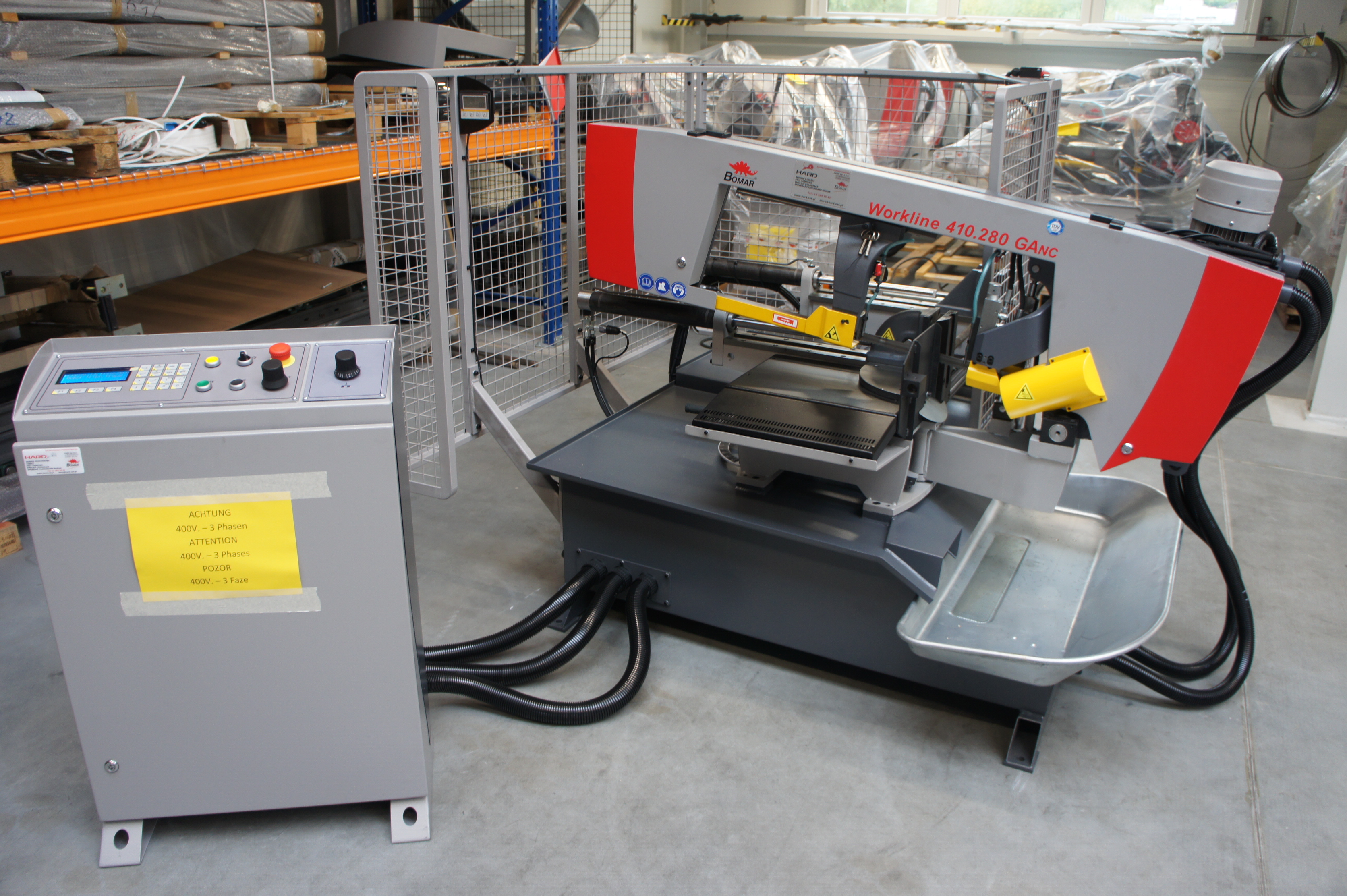

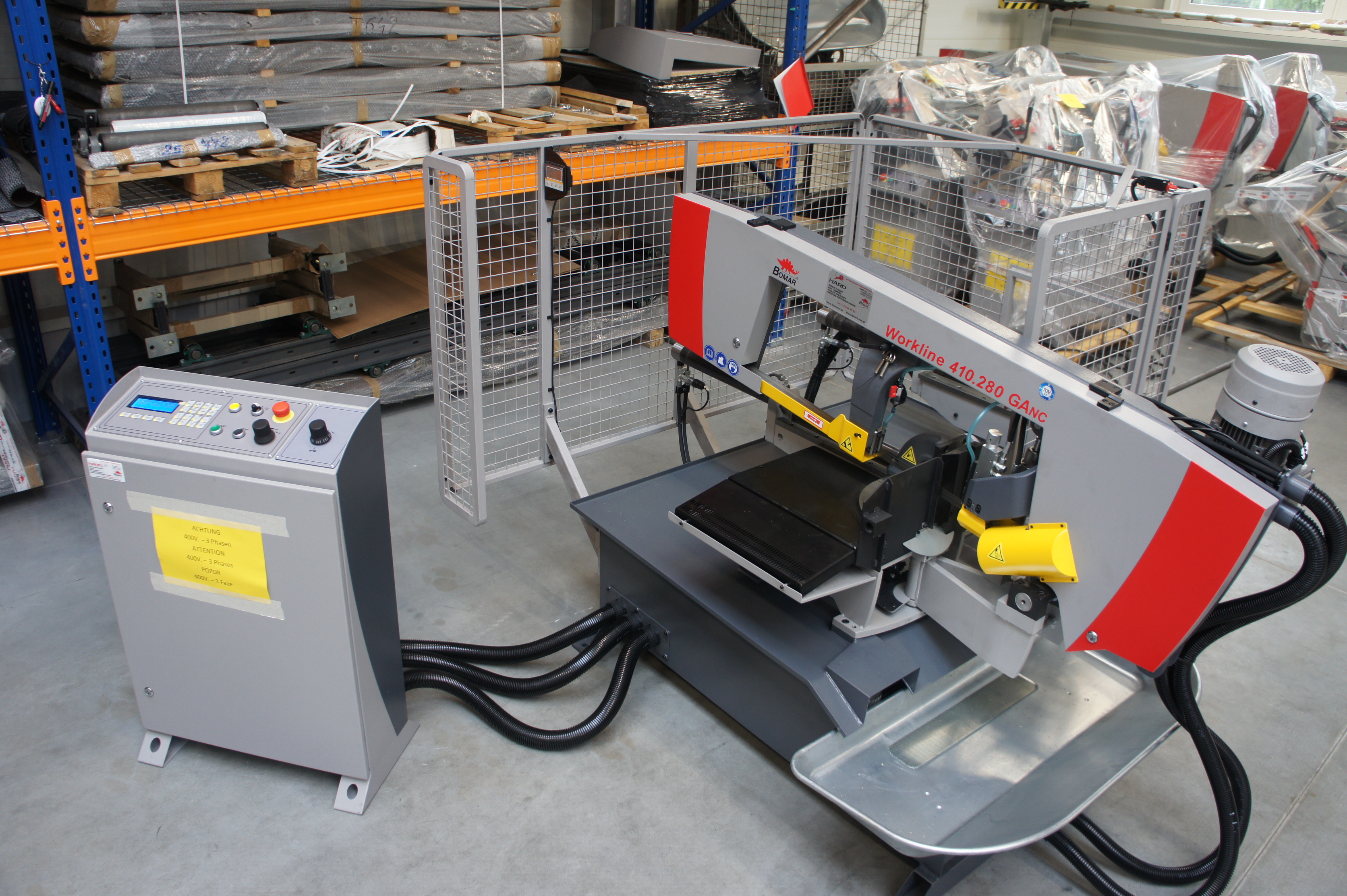

Cały cykl pracy jest sterowany za pomocą prostego systemu dialogowego z użyciem panelu LCD. Po przełączeniu urządzenia do pracy w trybie półautomatycznym, każdą z funkcji urządzenia można sterować za pomocą klawiatury membranowej.

Dzięki dużemu kątownikowi, który umieszczony jest w obrębie pola widzenia operatora, w łatwy można precyzyjnie ustawić żądany kąt cięcia. Prędkość przecinarki taśmowej ustawia się na ergonomicznym panelu sterowania, podłączonym z urządzeniem za pomocą elastycznych przewodów.

Podstawowe wyposażenie urządzenia obejmuje konwerter częstotliwości, który umożliwia ustawienie optymalnej prędkości taśmy, w zależności od ciętego materiału, w zakresie 20-120 m/min; funkcja ta zdecydowanie zwiększa zarówno żywotność piły taśmowej jak i wydajność urządzenia.

Standardowe wyposażenie urządzeń półautomatycznych serii Workline obejmuje automatyczną regulację ciśnienia posuwu, w zależności o oporów, wywieranych przez obrabiany materiał.

Wyposażenie standardowe

  • Praca w cyklu automatycznym
  • Konsola sterownicza na oddzielnym postumencie
  • Komendy w języku polskim
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Funkcja pamięci położenia ramienia
  • Hydraulicznie imadło
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE

Wyposażenie dodatkowe
