Ergonomic 290.258 DGA

Dane techniczne

  • Min. średnica cięcia ø 1 mm
  • Min.długość materiału w imadle 280 mm
  • Odległość podstawy imadła od podłoża 755 mm
  • Wymiar taśmy tnącej 2910 x 27 x 0,9mm
  • Moc całkowita 1,5 kW
  • Prędkość taśmy Falownik – płynna regulacja od 20 do 90 m/min.
  • Moc przyłączeniowa 3,9 kVA
  • Wymiary (sz x dł x wys) 1850 x 2900 x 1650 mm
  • Waga 1500 kg

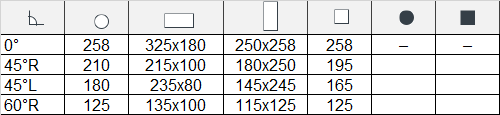

  • Maksymalna średnica cięcia: ø 250
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 2910 x 27 x 0,9mm
  • Prędkość taśmy: Falownik – płynna regulacja od 20 do 90 m/min.
  • Cięcie pod kątem: W Lewo/Prawo 45° – 0° – 45° – 60°
  • Imadło: Hydrauliczne

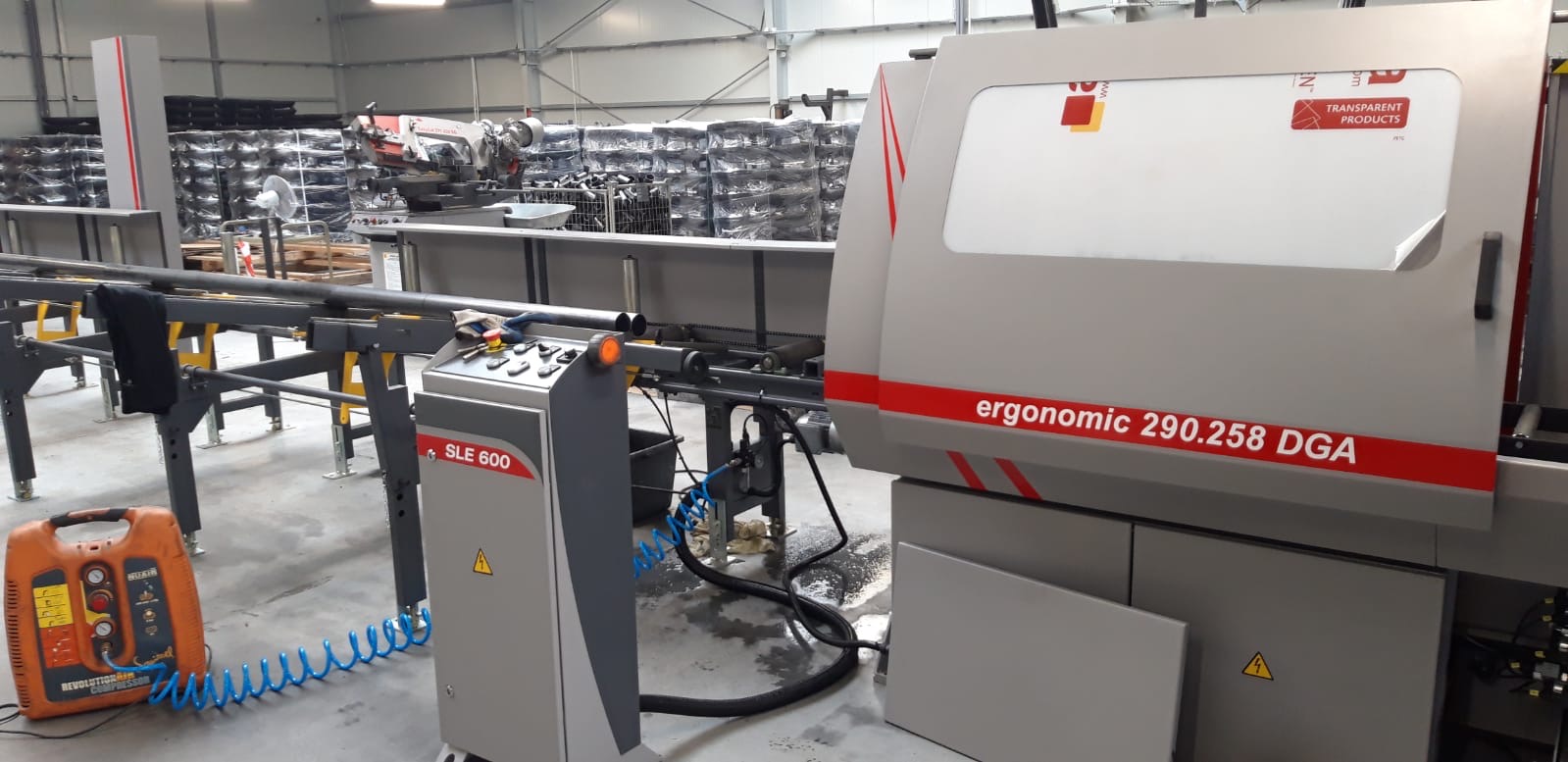

Egronomic 290.258 DGA  – Automatyczna przecinarka taśmowa CNC z płynnym posuwem ramienia regulowanym hydraulicznie, 2 imadła sterowane hydraulicznie.

Cięcie w cyklu automatycznym pod kątem w lewo do 45° i w prawo do 60°.

W pełni automatyczna piła taśmowa do obustronnego cięcia po skosie z automatycznym ustawieniem pozycji ramienia. Wsad materiału, mocowanie materiału oraz opuszczanie ramienia odbywa się hydraulicznie.

Maksymalna długość pojedynczego wsadu wynosi 1500 mm. Pełny cykl roboczy jest realizowany po zaprogramowaniu długości i liczby elementów, które mają być poddane obróbce oraz kątów po każdej stronie elementu.

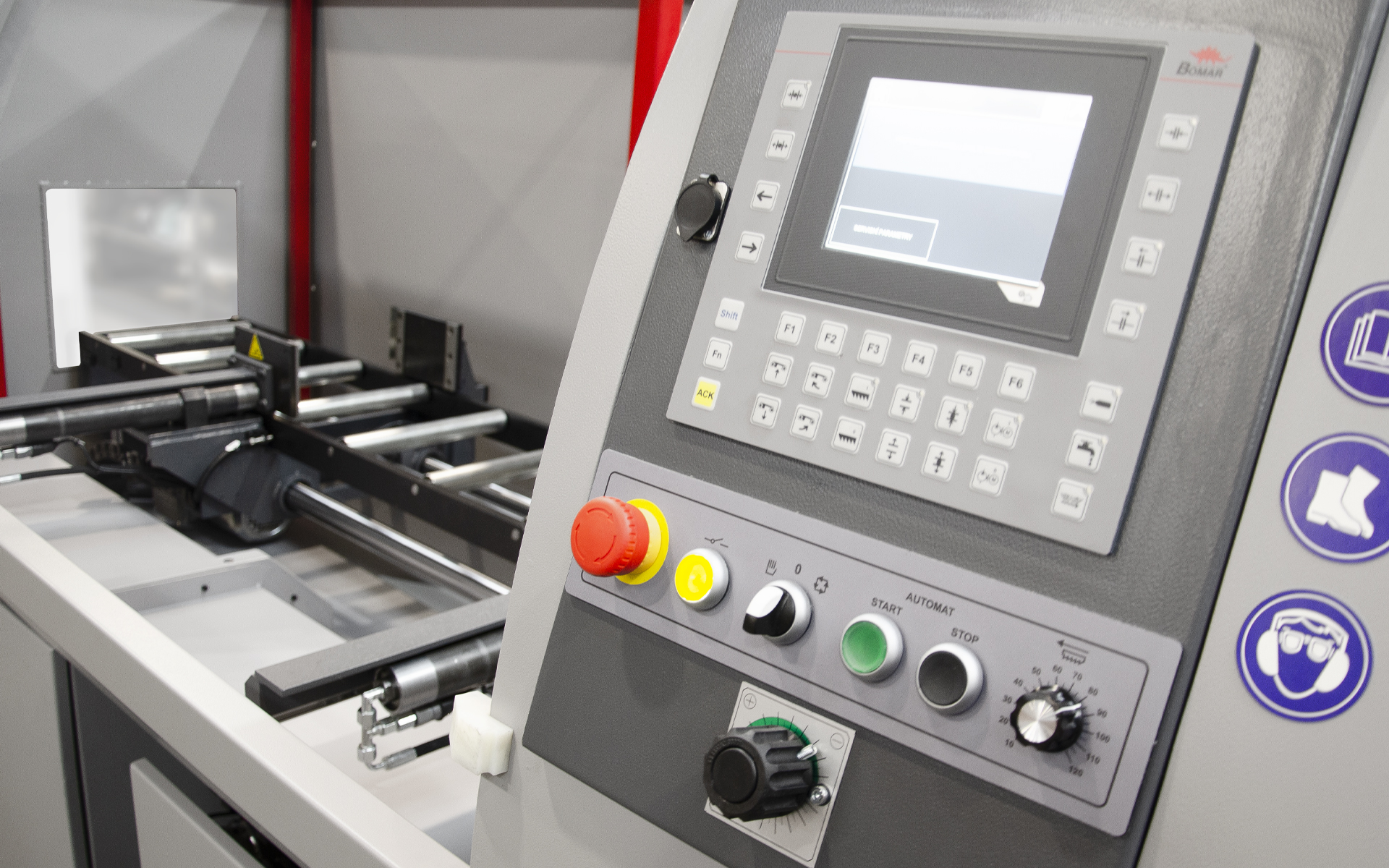

Piła jest wyposażona w układ sterowania firmy SIEMENS z dużym, przejrzystym wyświetlaczem z ekranem dotykowym. Programowanie odbywa się w kilku prostych krokach a dzięki graficznemu wyświetlaniu pojedynczych segmentów, sterowanie jest bardzo łatwe dla użytkownika. Można wprowadzić do pamięci układu do 60 programów. Po przełączeniu maszyny na tryb ręczny, wszystkie funkcje mogą być sterowane oddzielnie.

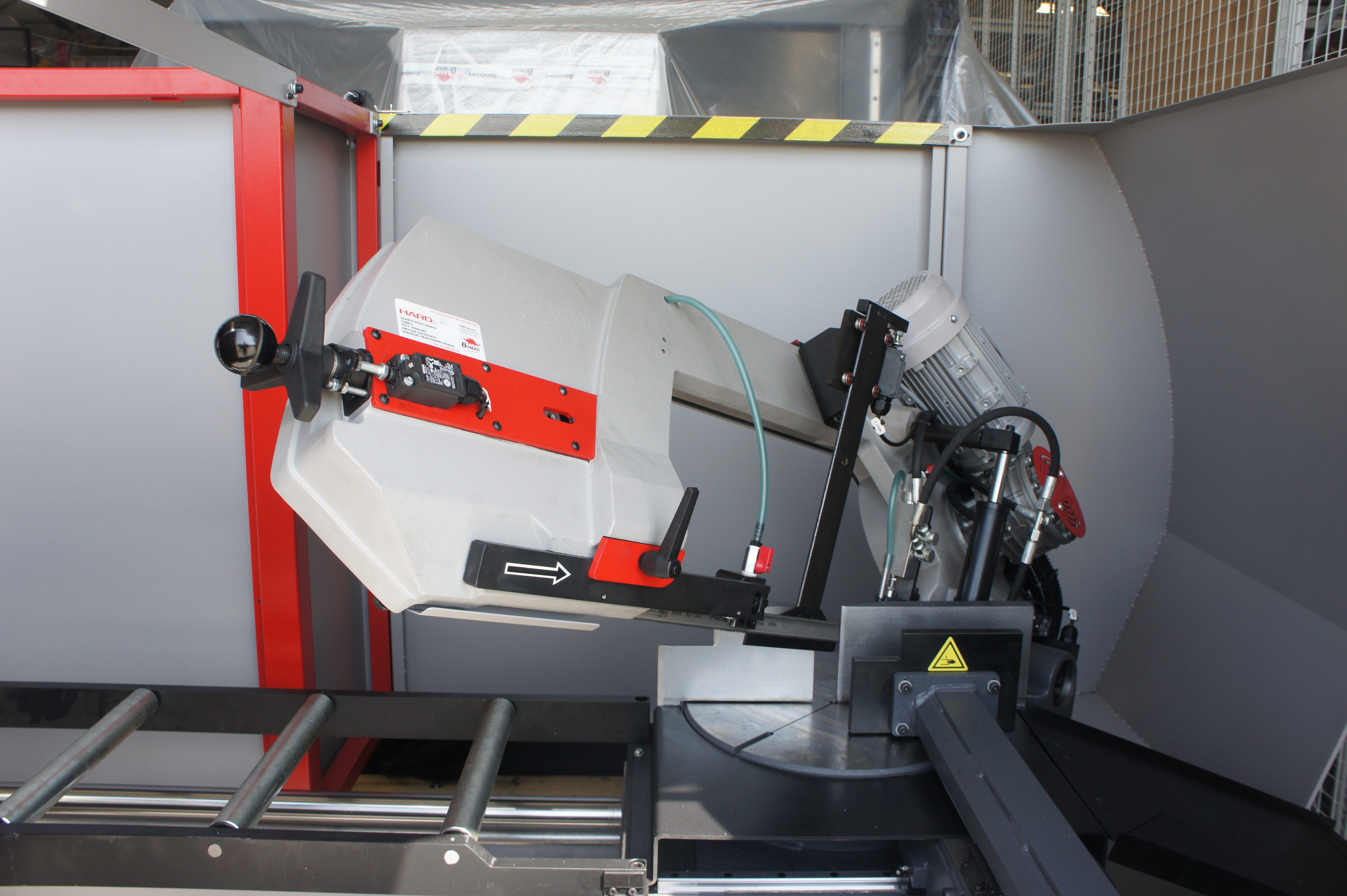

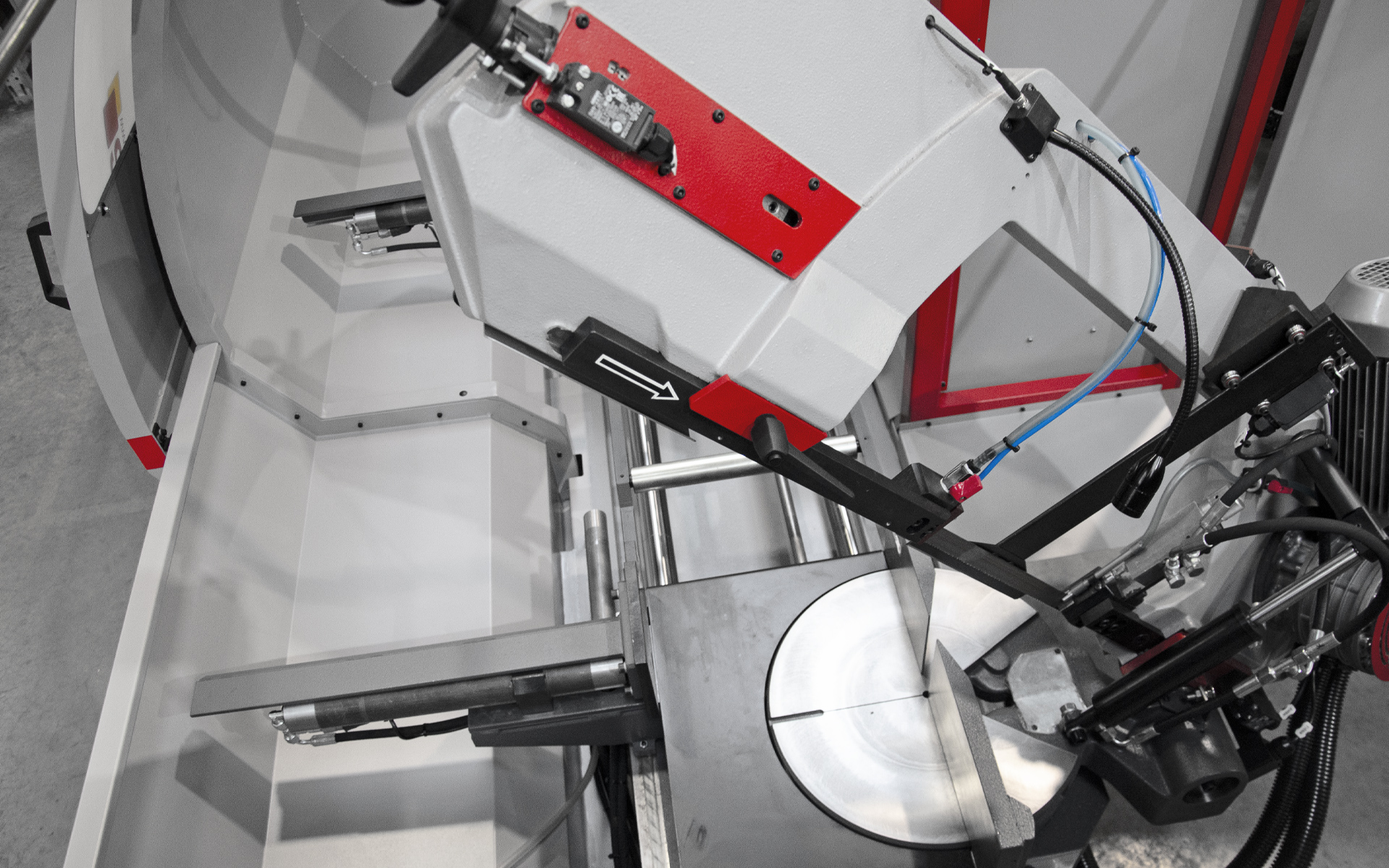

Ramię o dużej wytrzymałości jest wykonane z żeliwa szarego, co oznacza lepsze pochłanianie drgań podczas cięcia. Doskonała wydajność wycinania wynika z następujących cech: precyzyjna prowadnica taśmy piły wykonana z twardego stopu, połączenie osadzone w łożyskach stożkowych z wstępnym zaciskiem, taśma o wysokości 27 mm oraz szczotka do usuwania opiłków z synchronicznym przesuwem.

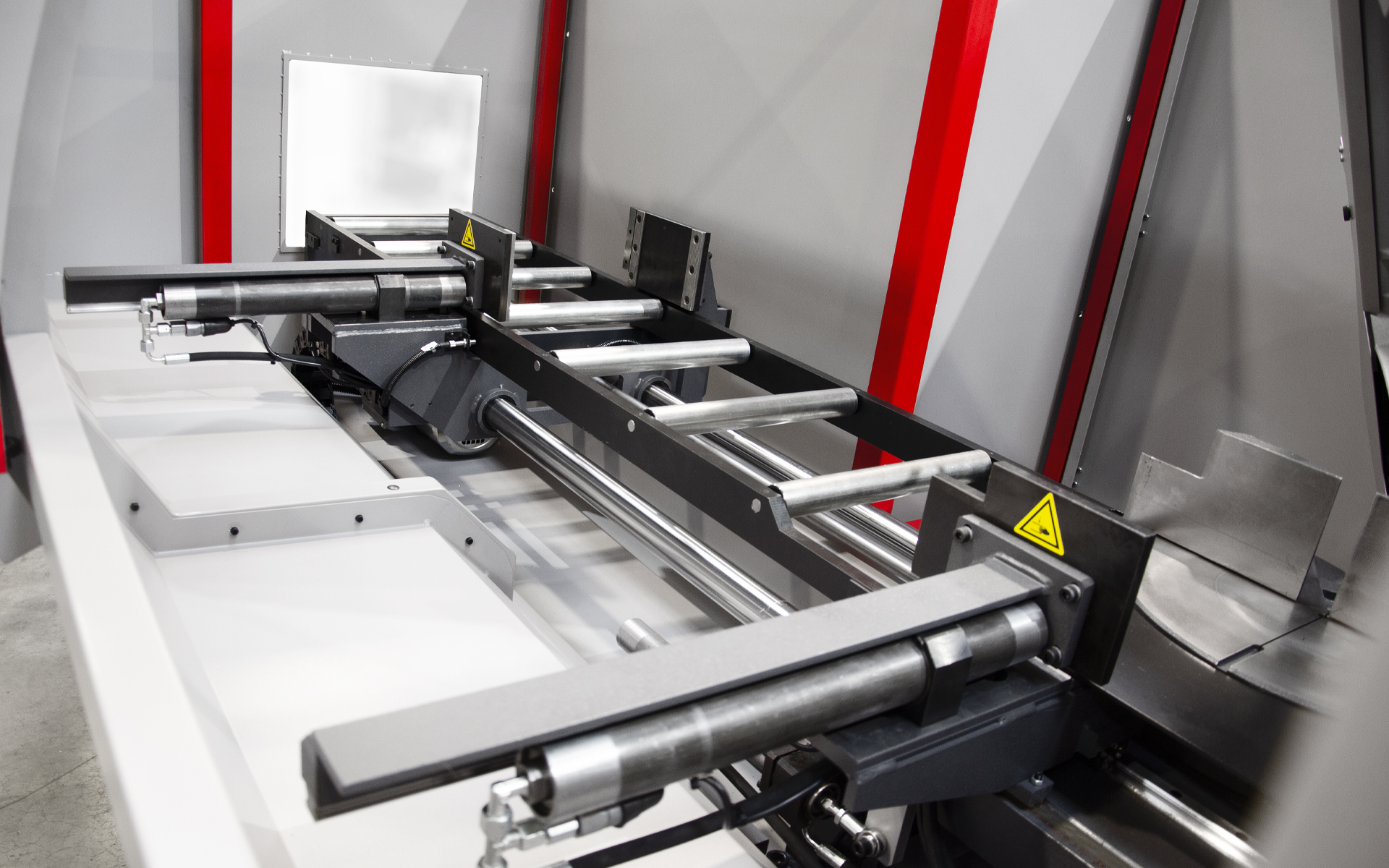

Imadła są solidnie osadzone na wstępnie obciążonej prowadnicy liniowej. Imadło przesuwne otwiera się po obu stronach, co zapobiega kolizjom z nierównym materiałem.

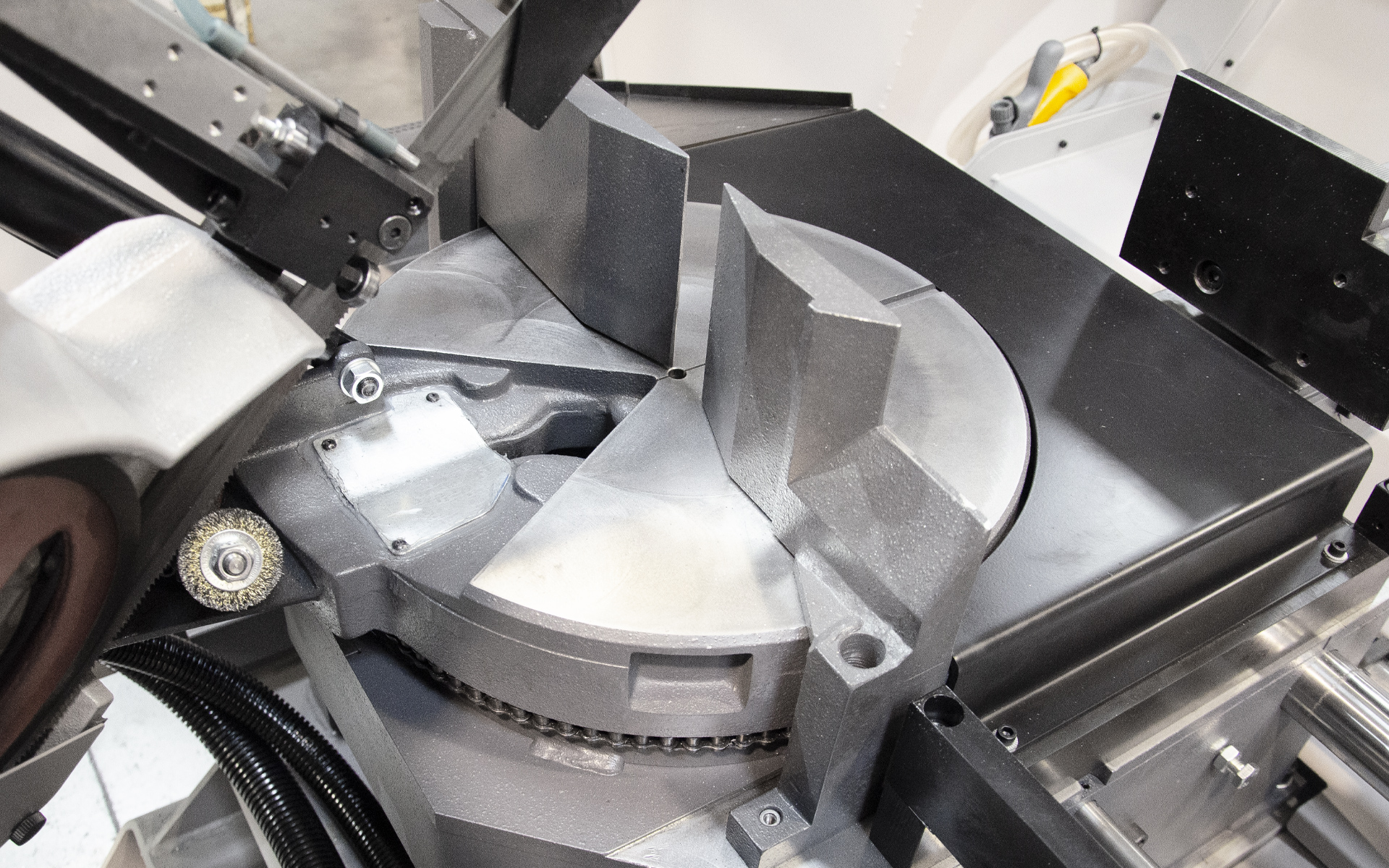

Kąty są ustawiane elektromagnetycznie w zakresie od -45° do +60° w czasie około 3 sekund z dokładnością ± 0.1°. Automatyczna detekcja kształtu materiału pozwala na przesuw ramienia piły z maksymalną prędkością tuż nad materiałem, co w istotnym stopniu zmniejsza czas trwania cyklu.

Dostępny jest szeroki zakres akcesoriów dla piły Ergonomic 290.250 DGANC, takich jak chłodzenie i smarowanie za pomocą mgły olejowej (Micronizer), LaserLiner, lampy halogenowe dla przestrzeni roboczych, pistolet czyszczący do usuwania opiłków, urządzenie zaciskowe do materiałów w postaci wiązek oraz przyrząd do pomiaru napięcia taśmy piły (Tenzomat).

Piła taśmowa Ergonomic 290.258 DGANC jest dostarczana z kompletnym bezkonkurencyjnym wyposażeniem. Z wyposażeniem opcjonalmym i akcesoriami, maszyna może być precyzyjnie dostosowana do indywidualnych wymogów.

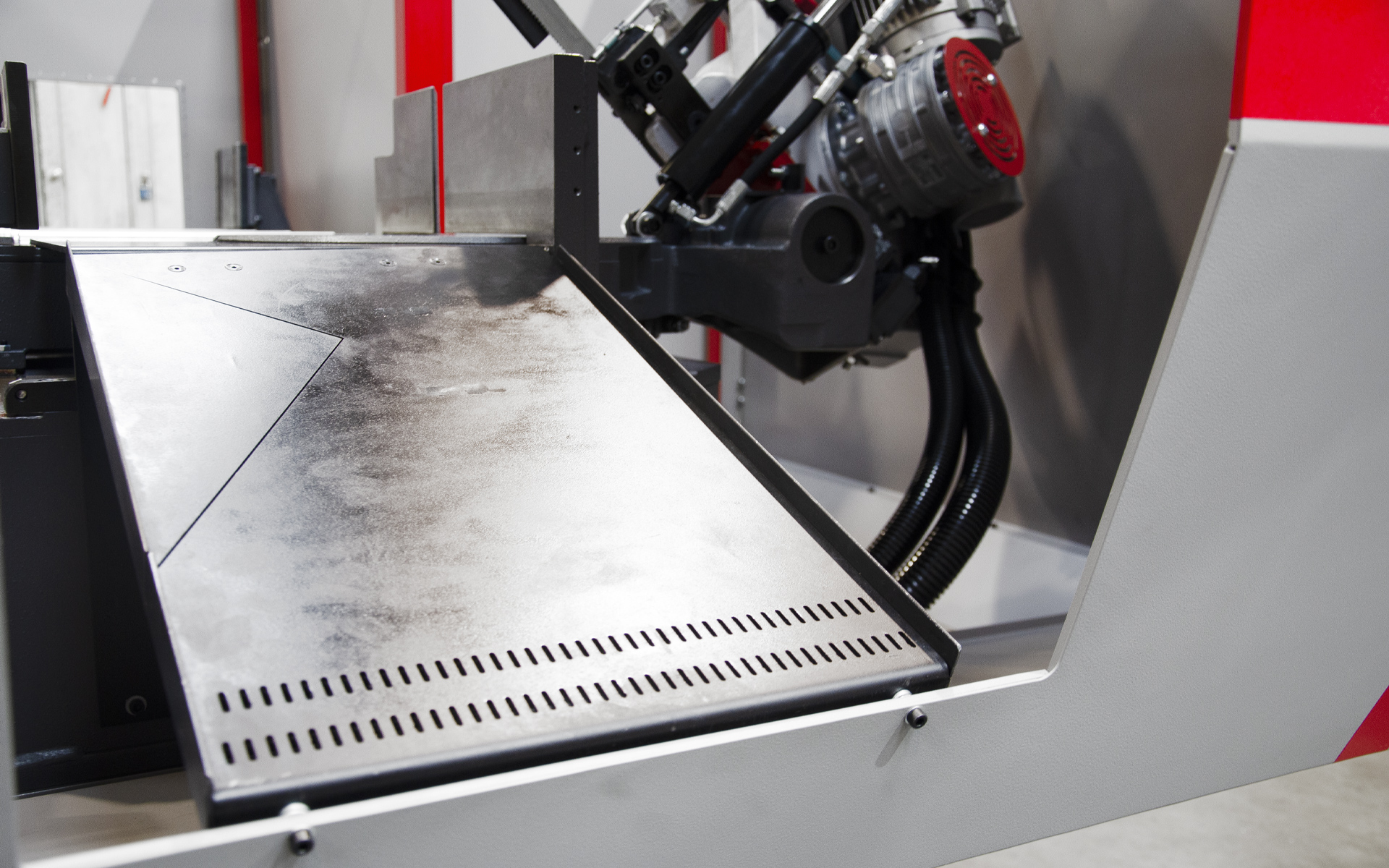

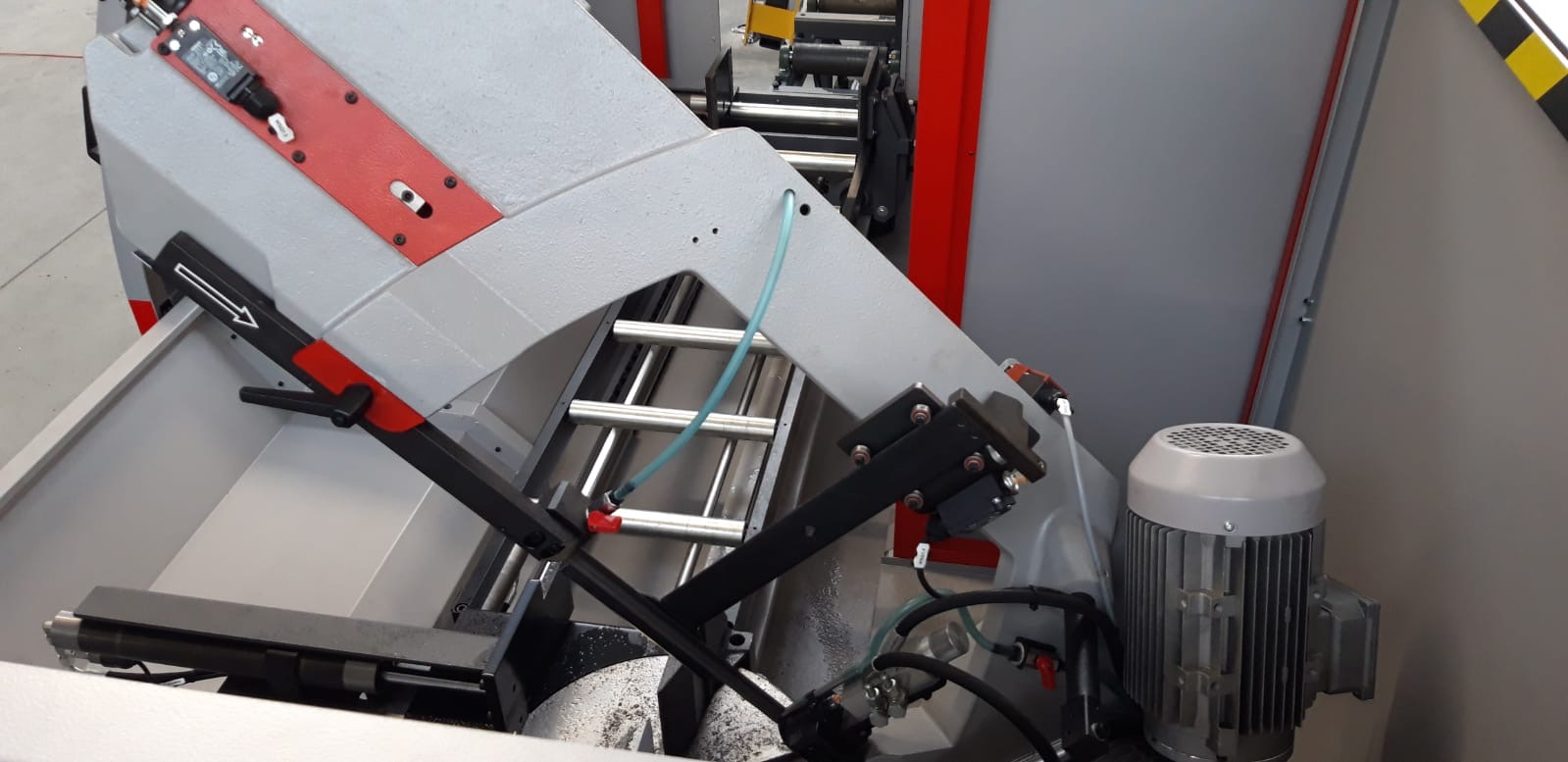

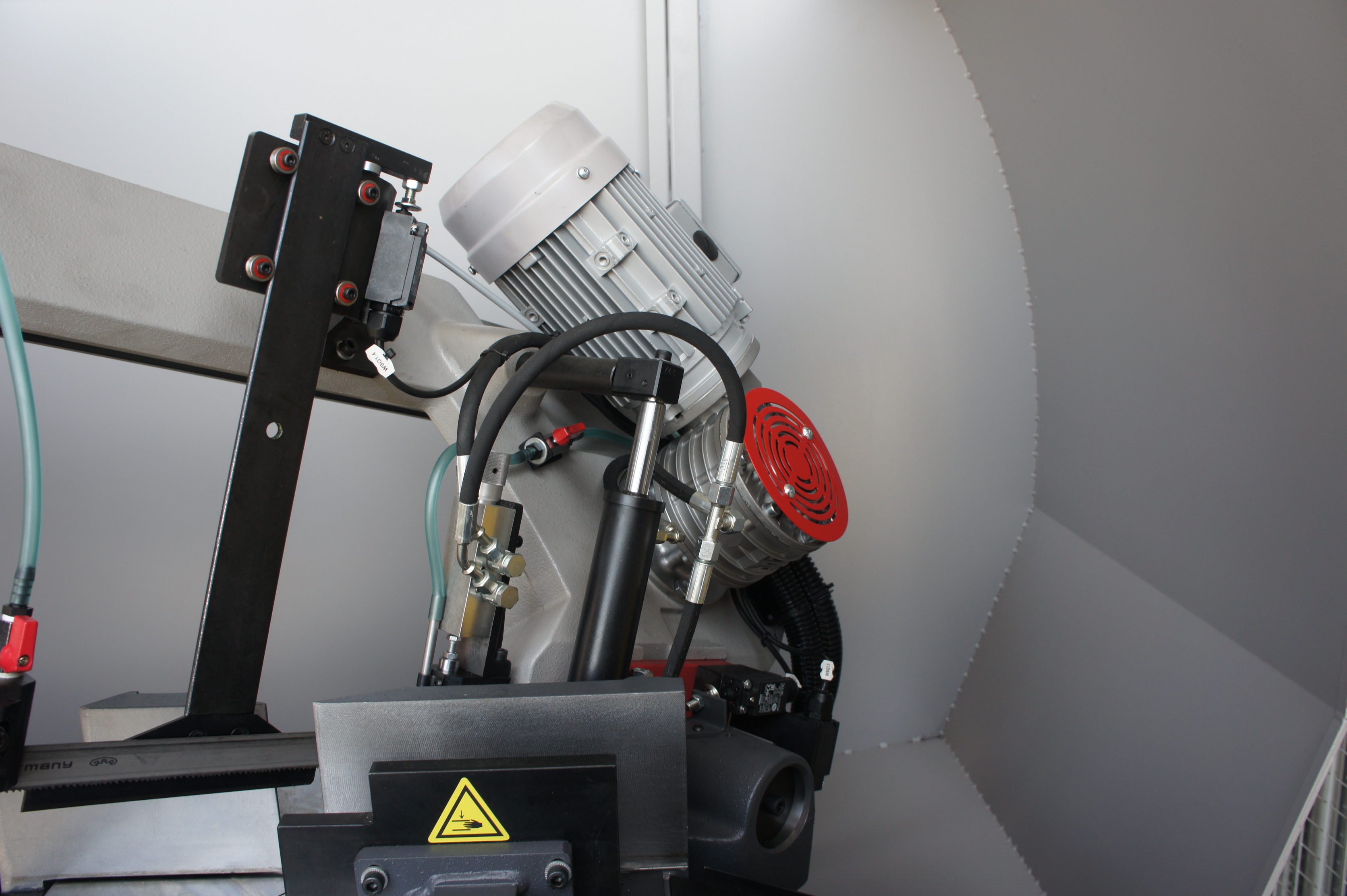

Galeria

Wyposażenie standardowe

  • Praca w cyklu automatycznym
  • Programowanie ilości odcinanych detali
  • Elektroniczne ustawienie długości odcinanego detalu
  • Komendy w języku polskim
  • Pulpit sterowniczy z wyświetlaczem LCD
  • System ADFR
  • Funkcja pamięci położenia ramienia
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Hydraulicznie imadło
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE
