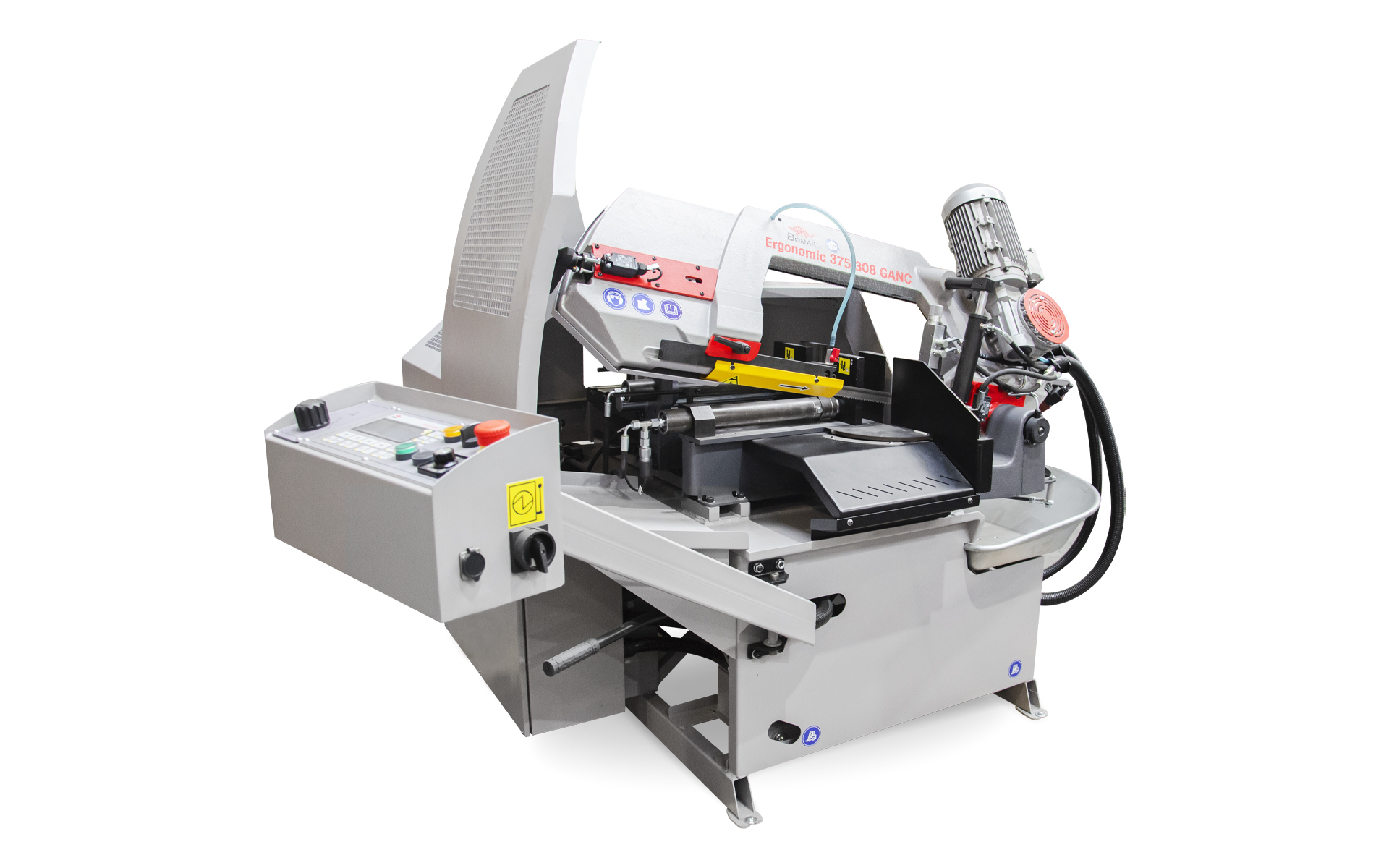

ERGONOMIC 378.308GANC



Dane techniczne

  • Min. średnica cięcia 5 mm
  • Wymiar taśmy tnącej 3380 x 27 x 0,9mm
  • Prędkość taśmy : Falownik 20 / 120 m/min.
  • Moc przyłączeniowa 4,9 kVA
  • Wymiary (sz x dł x wys)2860x2050x1750 mm
  • Waga 650kg



  •  Maksymalna średnica cięcia: ø308
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 3380 x 27 x 0,9mm
  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


308

375 x 100

320 x 305

305 x 305

P 45°

245

235 x 200

235 x 200

200 x 200

L 45°





P 60°

140

160 x 95

160 x 95

95 x 95

L 60°




Kategoria:

Ergonomic 378.308GANC –  Automatyczna przecinarka taśmowa CNC z płynnym posuwem ramienia regulowanym hydraulicznie, 2 imadła sterowane hydraulicznie.

Automatyczna piła taśmowa ze sterowaniem NC. Wymaganą długość materiału można bardzo łatwo ustawić na ruchomym panelu sterowania. Największą zaletą tej maszyny jest możliwość zaprogramowania różnych liczb kawałków materiału o różnych długościach, bez dalszej kontroli maszyny. Maksymalna długość pojedynczego podania wynosi 600 mm. Prosta kontrola maszyny z wiadomościami tekstowymi jest pokazana na podświetlanym czteroliniowym wyświetlaczu. Po przełączeniu urządzenia w tryb ręczny można sterować wszystkimi funkcjami osobno. Pobieranie materiału, zaciskanie materiału i opuszczanie ramienia są sterowane hydraulicznie.
Ta maszyna jest szczególnie odpowiednia do cięcia profili i materiałów pełnych o mniejszych przekrojach do 308mm a dokładność jednego posuwu to 0,2 mm.

Cięcie w cyklu automatycznym pod kątem w prawo do 60°, jednorazowe podanie materiału do 9999 mm. Możliwość programowania różnych długości i ilości ciętych detali w jednym programie.

Pełny cykl roboczy jest realizowany po zaprogramowaniu długości i liczby obrabianych elementów. Ustawienie wymaganej długości materiału jest bardzo proste na panelu sterowania. Największą zaletą tej maszyny jest możliwość zaprogramowania różnej liczby elementów poddawanych obróbce o różnych długościach bez konieczności późniejszego sterowania maszyny.

Maksymalna długość pojedynczego wsadu wynosi 600 mm. Proste sterowanie dialogowe jest przedstawione na podświetlonym czterowierszowym wyświetlaczu w formie komunikatu tekstowego. Cięcia po skosie pod kątem do 45° są możliwe w trybie automatycznym, natomiast w trybie półautomatycznym pod kątem do 60°. Po przełączeniu pracy maszyny na tryb ręczny, wszystkie funkcje mogą być sterowane oddzielnie. Wsad materiału, mocowanie materiału oraz opuszczanie ramienia odbywa się hydraulicznie.

Ramię o dużej wytrzymałości jest wykonane z żeliwa szarego, co oznacza lepsze pochłanianie drgań podczas cięcia w porównaniu z ramieniem spawanym. Doskonała wydajność produkcji maszyny wynika z następujących cech: precyzyjna prowadnica taśmy piły wykonana z twardego stopu, połączenie osadzone w łożyskach stożkowych z wstępnym zaciskiem, taśma o wysokości 27 mm oraz szczotka do usuwania opiłków z synchronicznym przesuwem.

Układ wsadowy jest otwarty po obu stronach, co eliminuje kolizje z nierównymi materiałami. Podstawowa wersja maszyny oferuje regulację prędkości taśmy za pomocą falownika w zakresie 20 do 120 m/min.

Wyposażenie standardowe

  • Praca w cyklu automatycznym
  • Programowanie ilości odcinanych detali
  • Falownik – płynna regulacja prędkości taśmy 20-120m/min
  • Elektroniczne ustawienie długości odcinanego detalu
  • Komendy w języku polskim
  • Pulpit sterowniczy z wyświetlaczem LCD
  • System ADFR
  • Funkcja pamięci położenia ramienia
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Hydraulicznie imadło
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE

Wyposażenie dodatkowe
