Workline 410.280 DGH



Dane techniczne

  • Min. średnica cięcia ø5 mm
  • Min.długość materiału w imadle 30 mm
  • Wymiar taśmy tnącej 3800 x 27 x 0,9 mm
  • Moc całkowita 2,2 kW
  • Prędkość taśmy Falownik – płynna regulacja od 20 do 120 m/min.
  • Moc przyłączeniowa 2,7 kVA
  • Wymiary (sz x dł x wys) 1070 x 2500 x 1450 mm
  • Waga 545 kg



  • Maksymalna średnica cięcia: ø 280
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 3800 x 27 x 0,9 mm
  • Prędkość taśmy: Falownik (20 / 120 m/min.)
  • Cięcie pod kątem: Prawo 0° – 45° – 60°

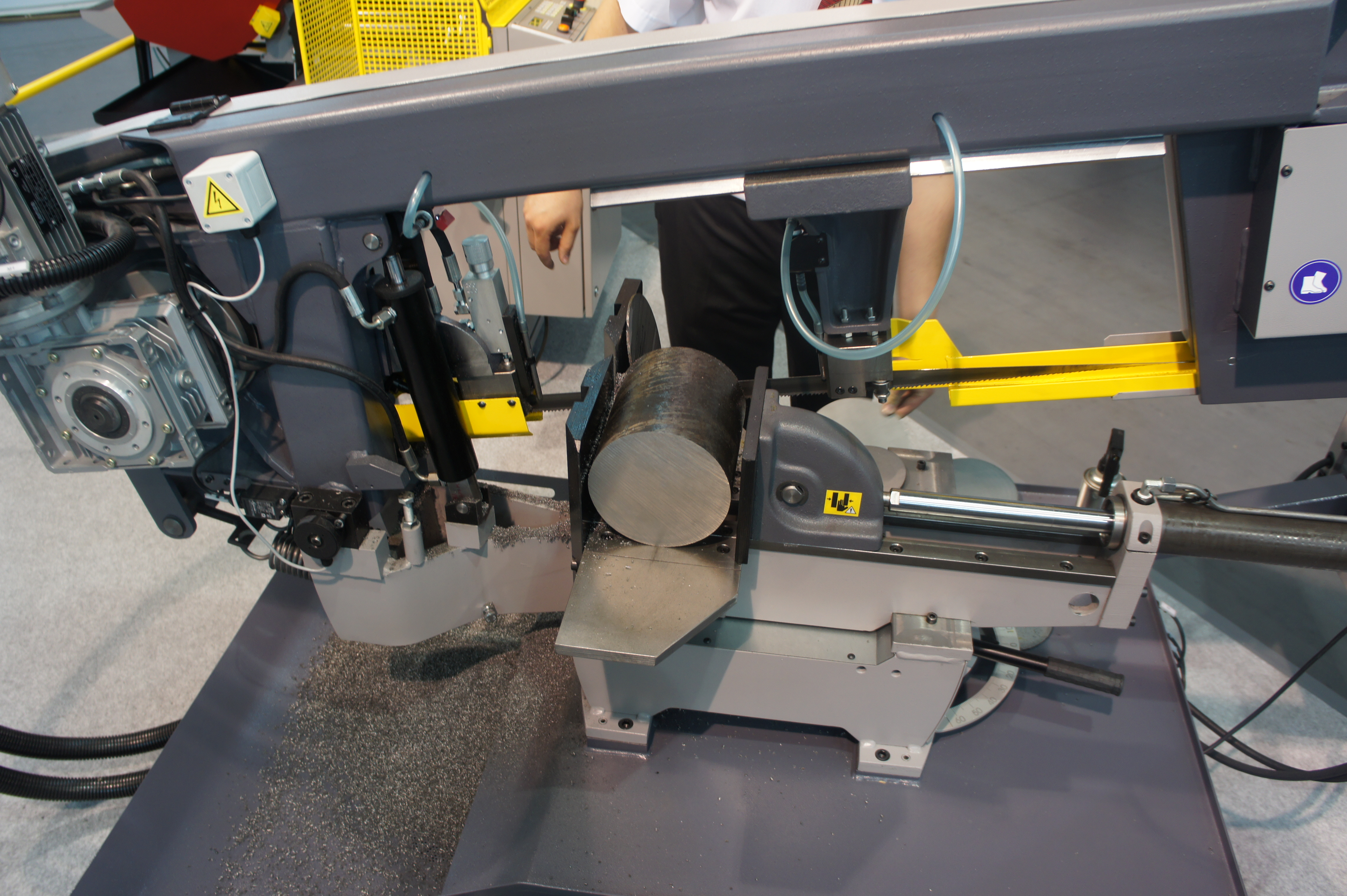

  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


280

410 x 280

410 x 280

280 x 280

P 45°

280

310 x 150

260 x 280

270 x 270

L 45°

280

330 x 100

290 x 280

280 x 280

P 60°

210

205 x 100

175 x 280

190 x 190

L 60°

220

225 x 100

170 x 280

210 x 210

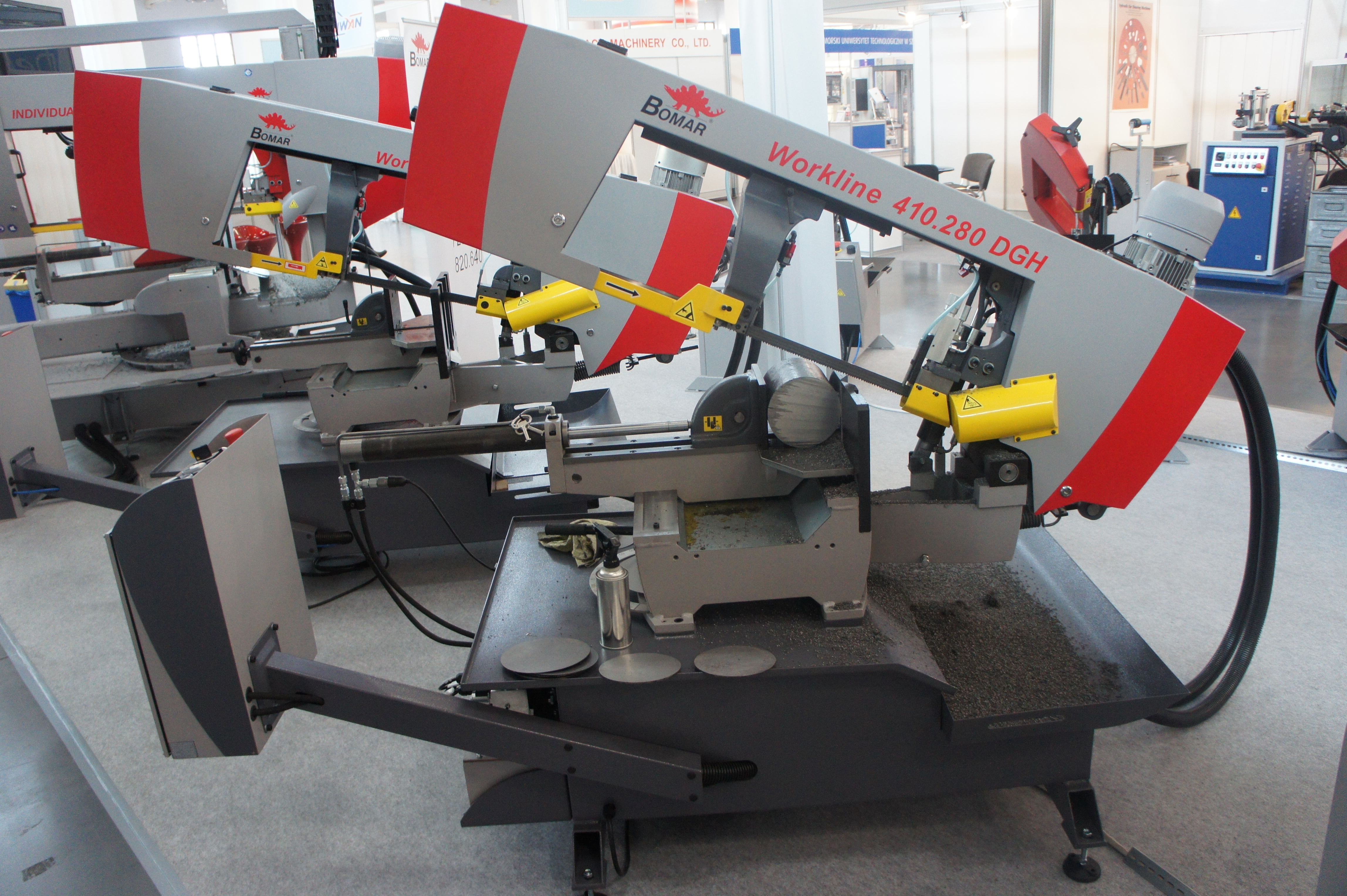

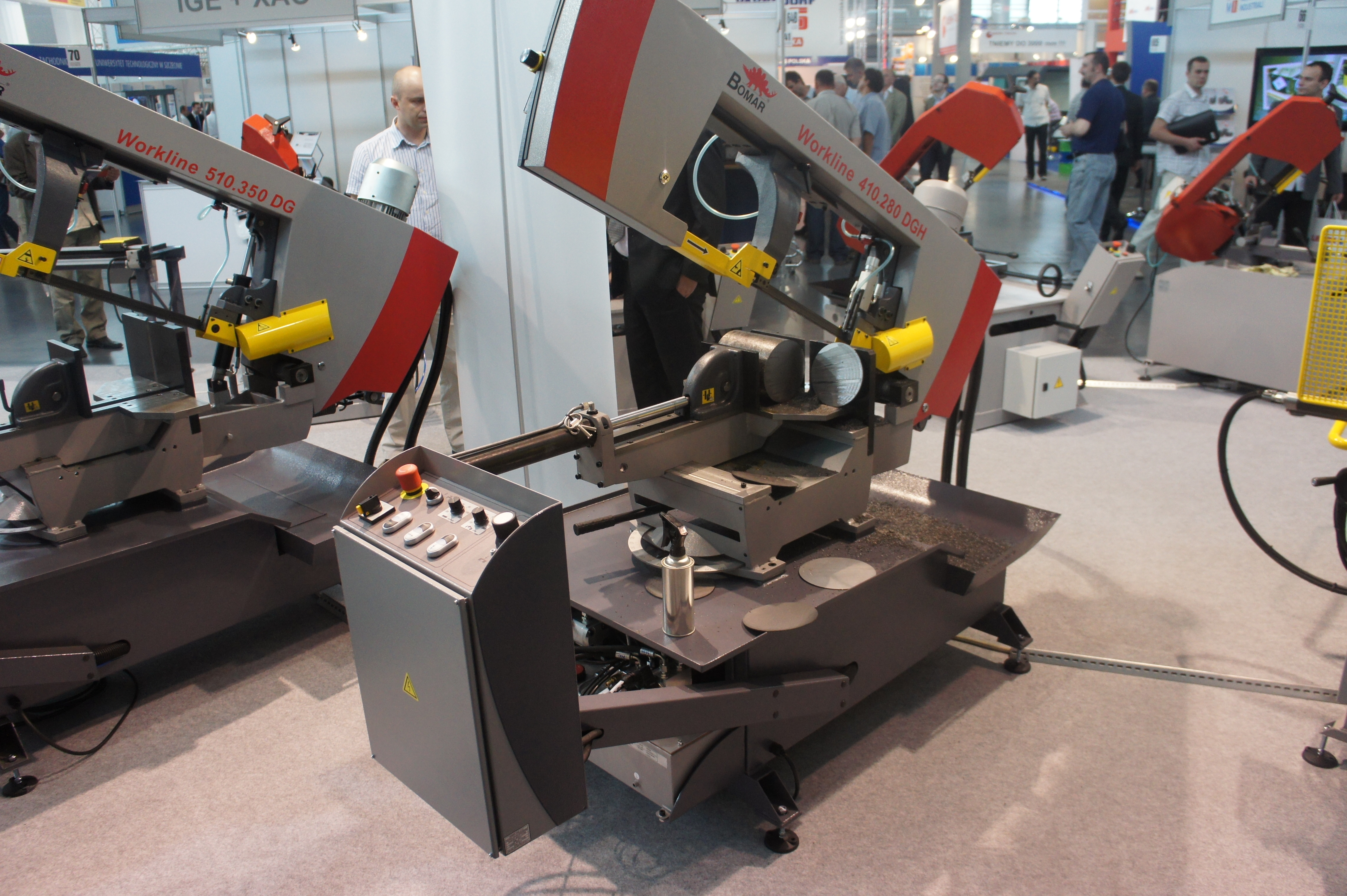

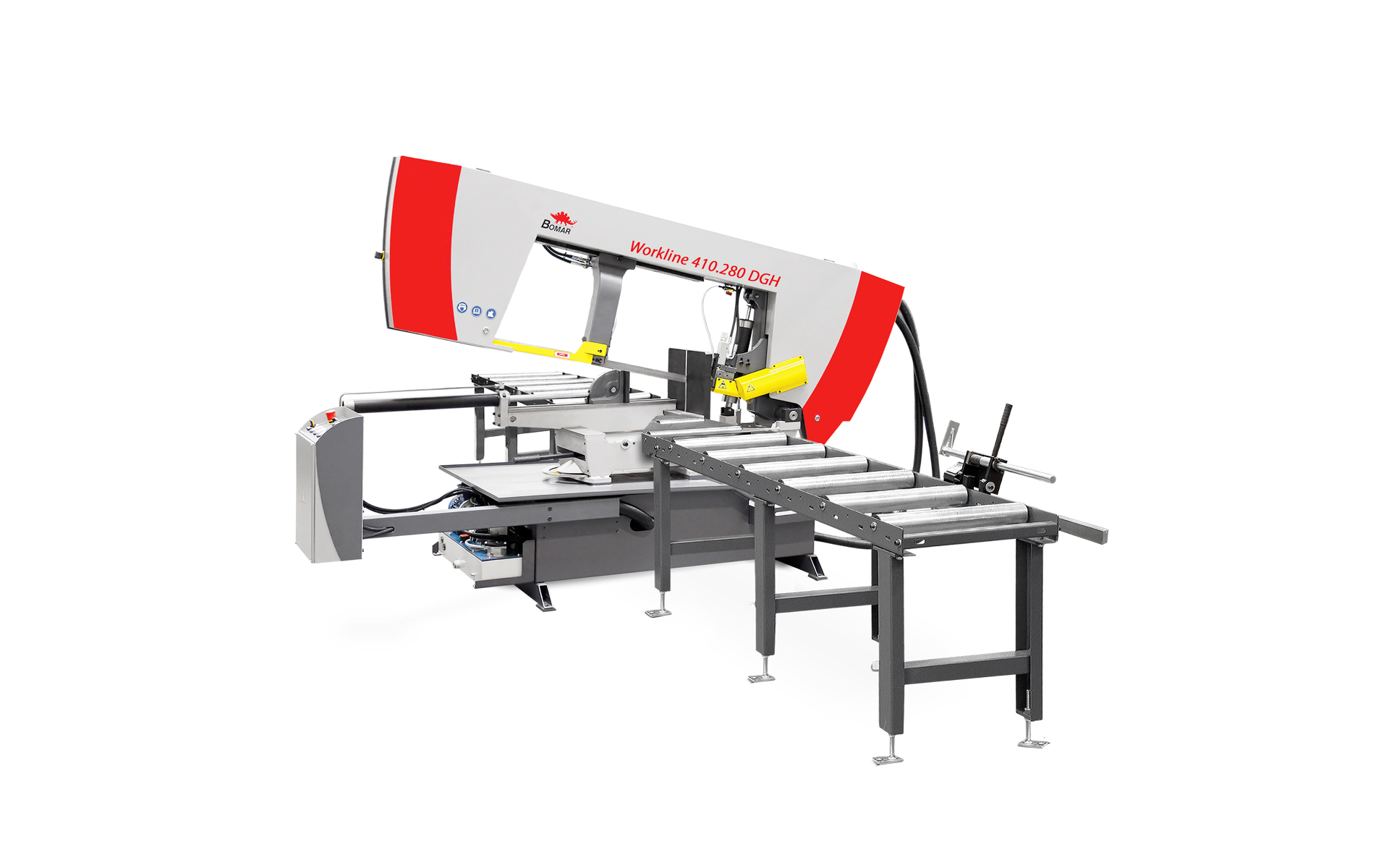

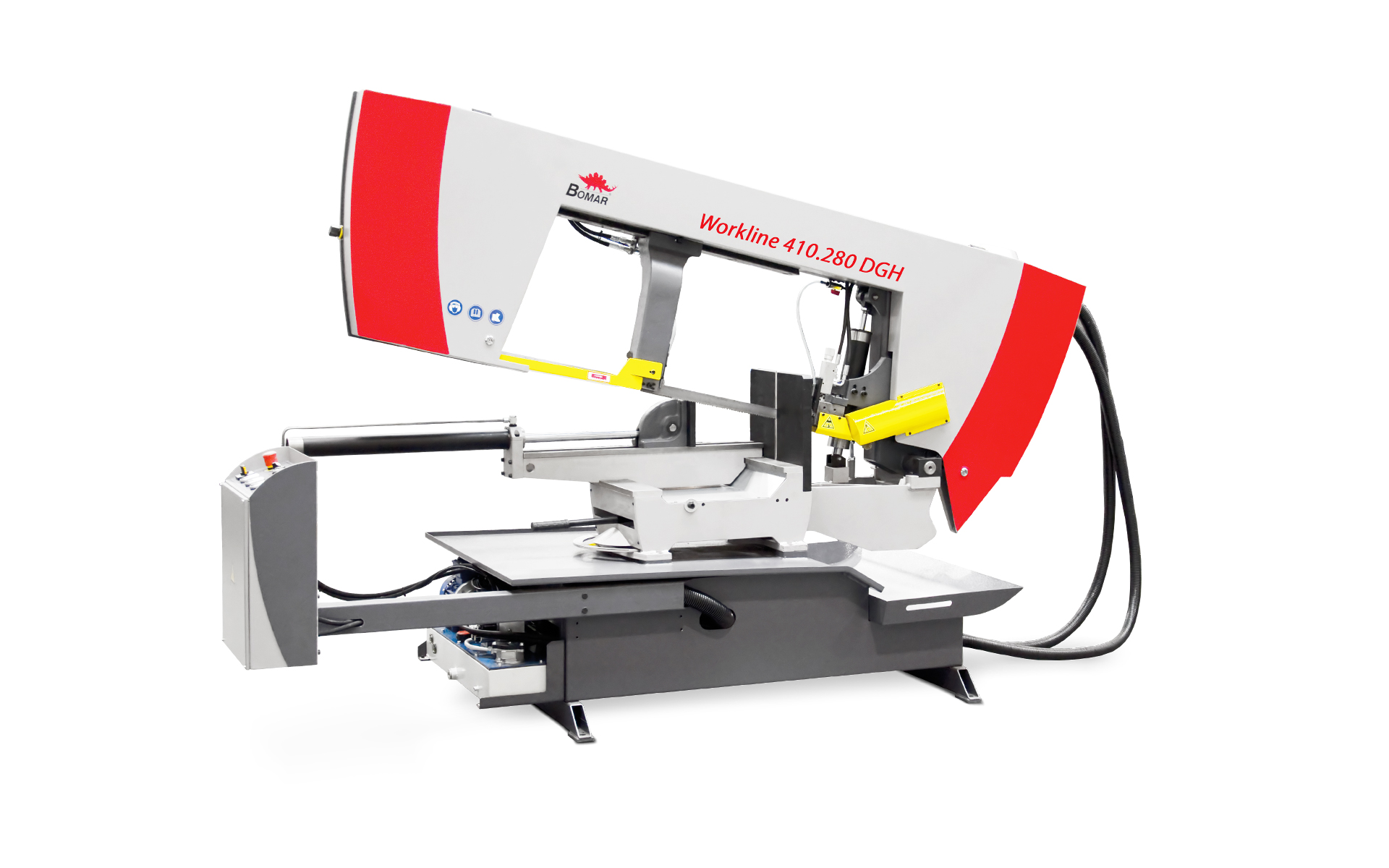

Workline 410.280 DGH  – półautomatyczna przecinarka taśmowa, przeznaczona do jednostronnych cięć ukośnych oraz do cięcia materiału o średnicy do 280 mm, zapewnia wysoką jakość przy dostępnej cenie.

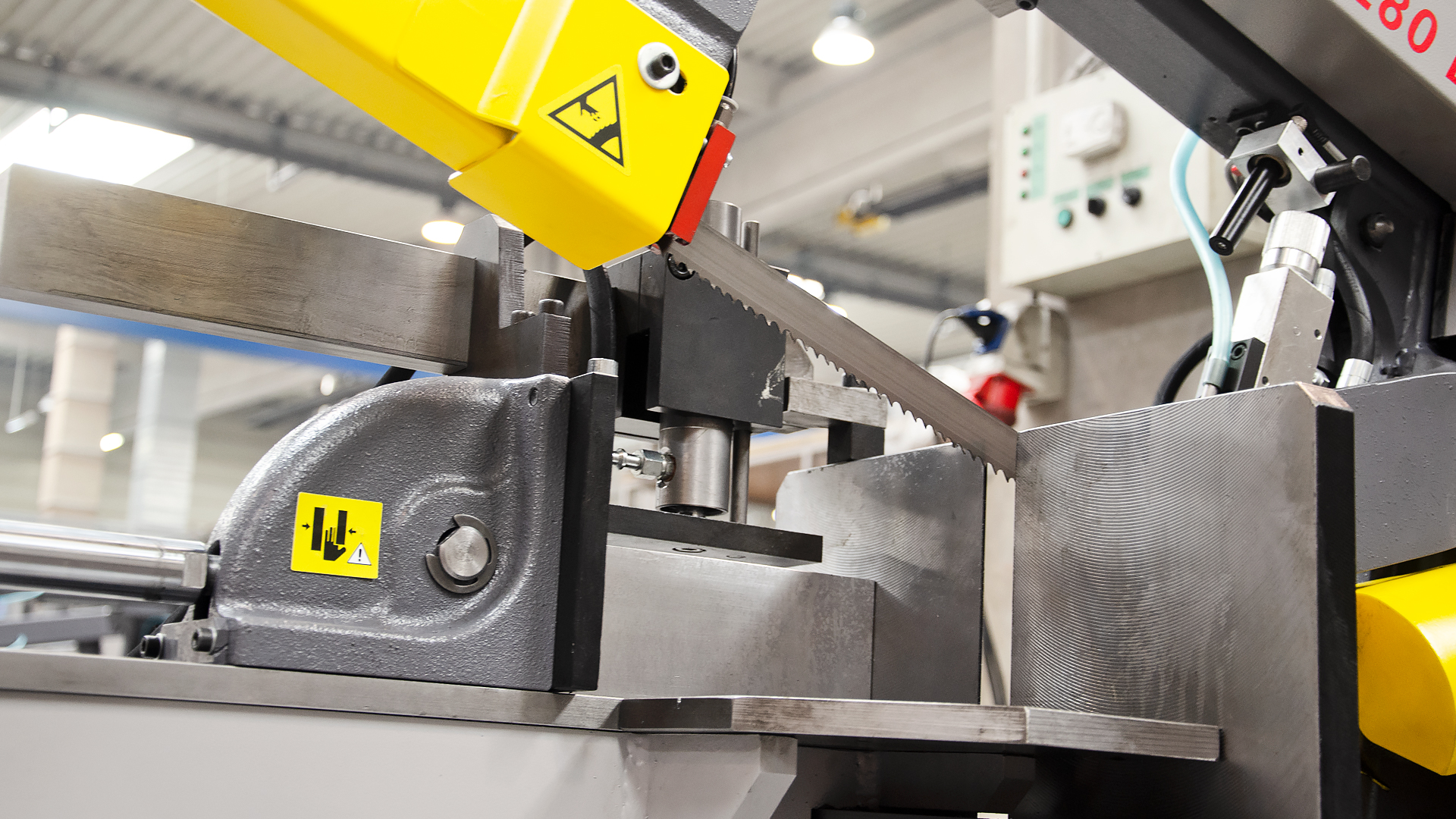

Jej doskonała wydajność cięcia wynika z następujących funkcji: płytka z węglików spiekanych precyzyjnie prowadząca taśmę, konsola obrotowa osadzona na łożyskach ślizgowych, taśma tnąca o wysokości 27 mm, synchronicznie pracująca szczotka, zgarniająca wióry.

Zacisk materiału oraz posuw ramienia można sterować hydraulicznie, podawanie materiału jest ręczne. Cały cykl pracy zostanie przeprowadzony po naciśnięciu przycisku Start: materiał zostanie zaciśnięty, taśma przecinarki się uruchomi, cięcie zostanie wykonane, ramię konsoli obrotowej podniesie się do ustawionej pozycji domyślnej, a imadło się otworzy. Po przełączeniu urządzenia do pracy w trybie ręcznym, każdą z funkcji urządzenia można sterować odrębnie.

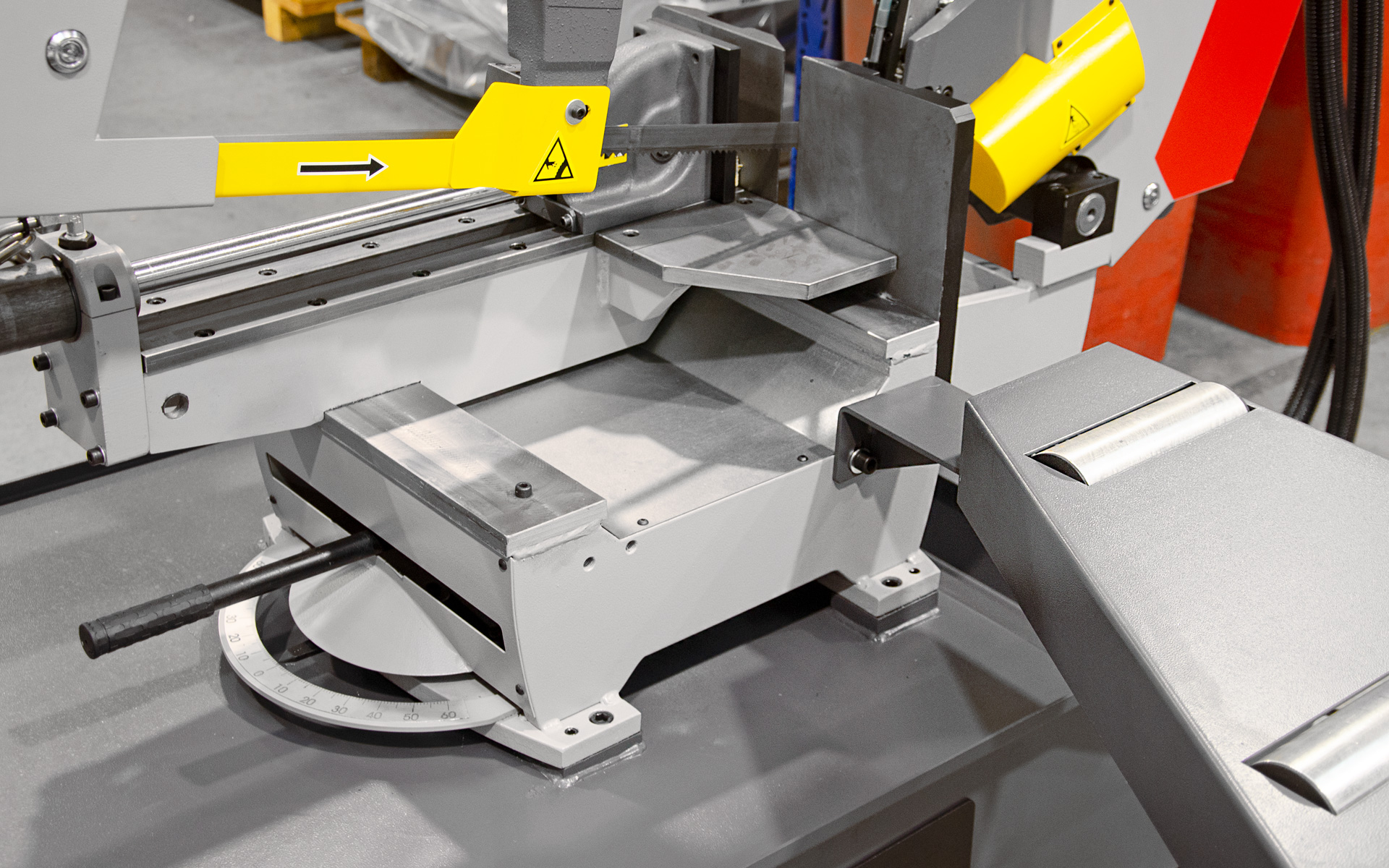

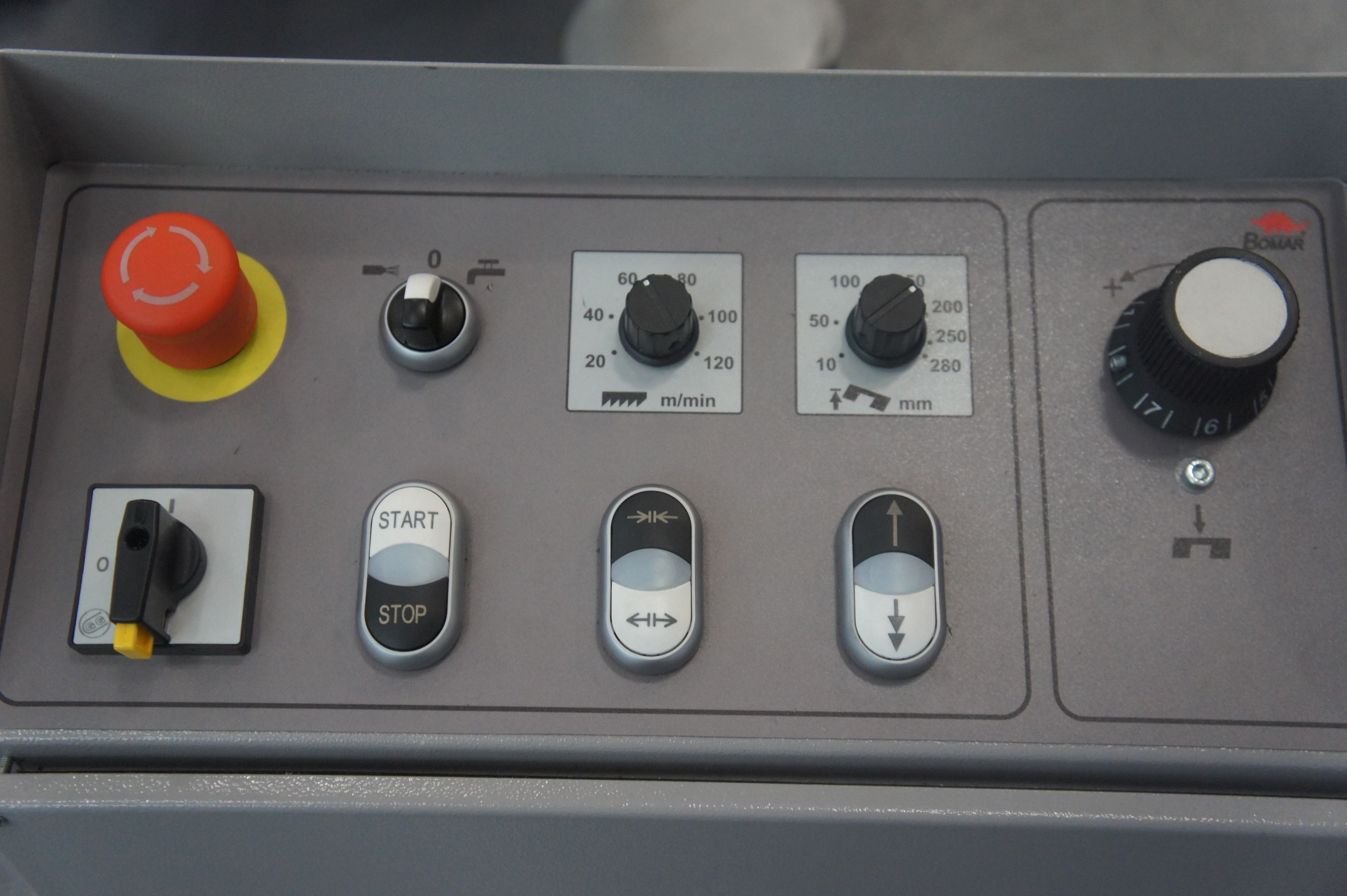

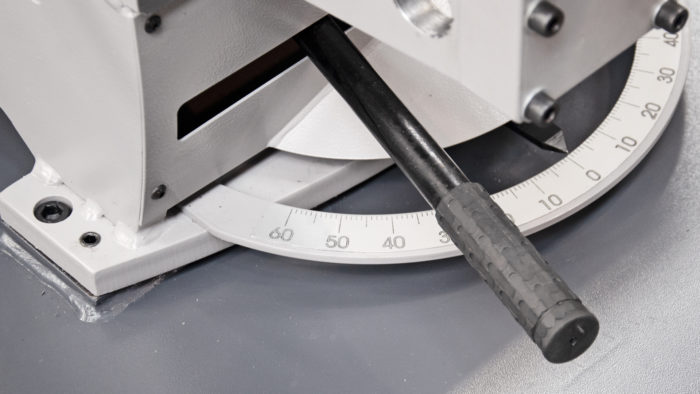

Dzięki dużej skali kąta która umieszczona jest w obrębie pola widzenia operatora, w łatwy można precyzyjnie ustawić żądany kąt cięcia. Prędkość przecinarki taśmowej ustawia się na ergonomicznym panelu sterowania, znajdującym się z przodu urządzenia.

Podstawowe wyposażenie urządzenia obejmuje konwerter częstotliwości (falownik), który umożliwia ustawienie optymalnej prędkości taśmy, w zależności od przetwarzanego materiału, w zakresie 20-120 m/min; funkcja ta zdecydowanie zwiększa zarówno żywotność piły taśmowej jak i wydajność urządzenia.

Standardowe wyposażenie urządzeń półautomatycznych serii Workline obejmuje automatyczną regulację ciśnienia posuwu, w zależności od oporów, wywieranych przez obrabiany materiał.

Wyposażenie standardowe

  • Praca w cyklu półautomatycznym

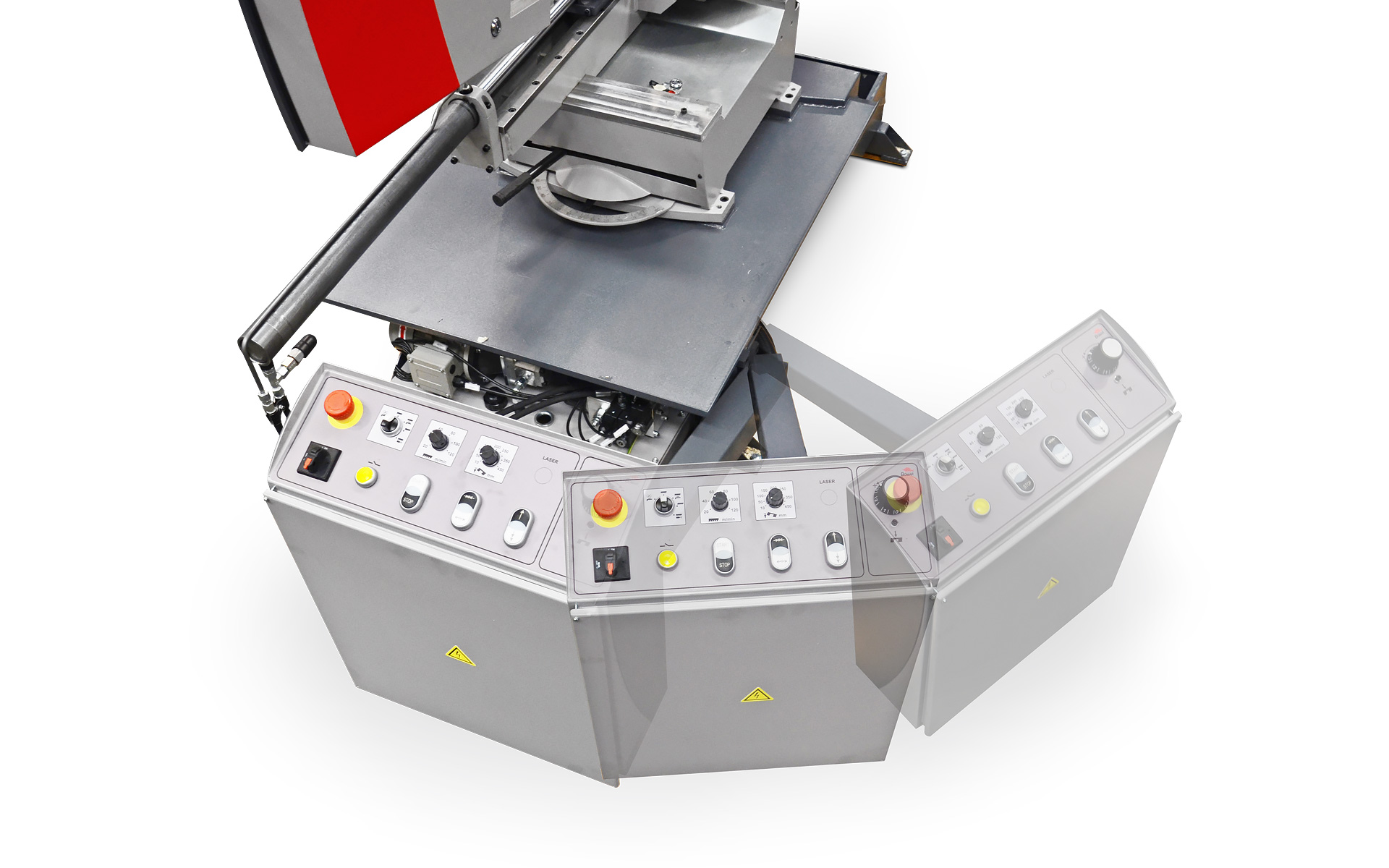

  • Konsola sterownicza na oddzielnym postumencie
  • Komendy w języku polskim
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Funkcja pamięci położenia ramienia
  • Hydraulicznie imadło
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE

Wyposażenie dodatkowe
