Ergonomic 320.250 GH



Dane techniczne

  • Min. średnica cięcia ø5 mm
  • Min.długość materiału w imadle 40 mm
  • Odległość podstawy imadła od podłoża 760 mm
  • Wymiar taśmy tnącej 2910 x 27 x 0,9 mm
  • Moc całkowita 1100/1500W
  • Prędkość taśmy 40 ÷ 80 m·min-1
  • Moc przyłączeniowa 3,35 kVA
  • Wymiary (sz x dł x wys) 1166 x 1670 x 1239
  • Waga 385 kg
  • Maksymalna średnica cięcia: ø 250
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 2910 x 27 x 0,9mm
  • Prędkość taśmy: 2 prędkości (40 / 80 m/min.)
  • Cięcie pod kątem: W Prawo 0° – 45° – 60°
  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


250

320 x 170

290 x 240

240 x 240

P 45°

220

230 x 140

200 x 230

200 x 200

L 45°





P 60°

110

130 x 105

130 x 105

105 x 105

L 60°

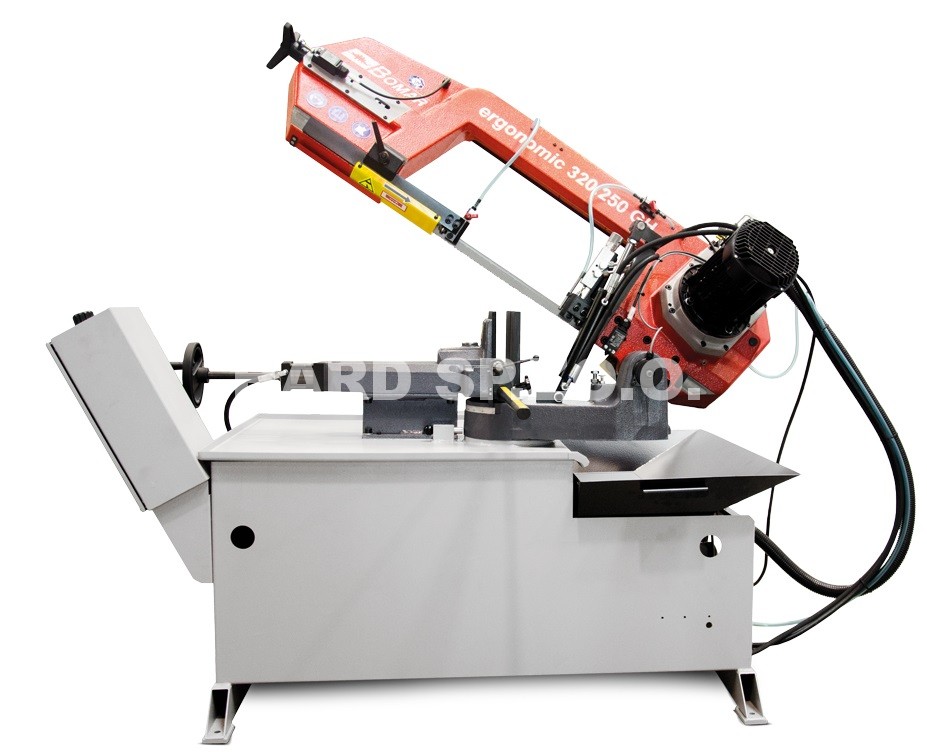

Ergonomic 320.250 GH Uniwersalna półautomatyczna piła taśmowa z ramieniem o dużej wytrzymałości wykonanym z żeliwa i taśmą wysokości 27 mm.

Sterowane hydraulicznie mocowania materiału i opuszczania ramienia.Wsad materiału odbywa się w trybie ręcznym.

Pełny cykl roboczy zostaje realizowany po wciśnięciu przycisku Start: materiał jest zamocowany, następuje uruchomienie taśmy piły, cięcie zostaje wykonane, ramię zostaje podniesione na wstępnie ustawioną (domyślną) pozycję a imadło zostaje otwarte. Po przełączeniu maszyny na tryb ręczny, sterowanie wszystkich funkcji może odbywać się oddzielnie.Wszystkie elementy sterowania znajdują się na panelu sterowania.

Ramię o dużej wytrzymałości jest wykonane z żeliwa szarego, co oznacza lepsze pochłanianie drgań podczas piłowania w porównaniu z ramieniem spawanym.

Doskonała wydajność produkcji maszyny wynika z następujących cech: precyzyjna prowadnica taśmy piły wykonana z twardego stopu, połączenie osadzone w łożyskach stożkowych z wstępnym zaciskiem oraz szczotka do usuwania opiłków z synchronicznym przesuwem.

Napęd taśmy piły stanowi silnik fabryczny i przekładnia ślimakowa w kąpieli olejowej.Prędkość taśmy wynosi 40 m/min i 80 m/min. Zakres obustronnego obrotu ramienia waha się w zakresie od -0/90°-60° (przy stabilnej pozycji zamocowanego materiału) a wytrzymałe imadło szybkiego działania (szybkomocujące) zapewnia wszechstronne zastosowanie piły.

Wyposażenie standardowe obejmuje wymienialny pojemnik dużej objętości z sitem drenażowym, automatyczną regulację ciśnienia obniżania w zależności od oporu materiału poddawanego obróbce oraz regulowany ogranicznik długości z systemem przeciwzakłóceniowym zamontowanym na zawiasach.

Podstawowa wersja maszyny (Ergonomic 320.250 GH) oferuje dwie prędkości piłowania: 40 i 80 m/min. Ergonomiczna wersja Ergonomic 320.250 GH-F jest wyposażona w konwerter częstotliwości, który pozwala na ustawienie optymalnej prędkości taśmy dla materiału poddawanego obróbce w zakresie 20-120 m/min; zwiększa to w znacznym stopniu zarówno trwałość taśmy piły jak i zdolność produkcyjną maszyny.

Wyposażenie standardowe

  • Praca w cyklu półautomatycznym
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Hydraulicznie imadło
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE

Wyposażenie dodatkowe
