Proline 420.350H

Dane techniczne

  • Min. średnica cięcia ø 5 mm
  • Odległość podstawy imadła od podłoża 780 mm
  • Wymiar taśmy tnącej 4780 x 34 x 1,1mm
  • Prędkość taśmy Falownik – płynna regulacja 20-120m/min
  • Moc przyłączeniowa 3,5 kVA
  • Wymiary (sz x dł x wys) 2300x1950x2300 mm
  • Waga 900 kg
  • Maksymalna średnica cięcia: ø 280
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 4780 x 34 x 1,1mm
  • Prędkość taśmy: Falownik – płynna regulacja 20-120 m/min
  • Cięcie pod kątem: Tylko kąt 0°
  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


350

420 x 350

350 x 420

350 x 350

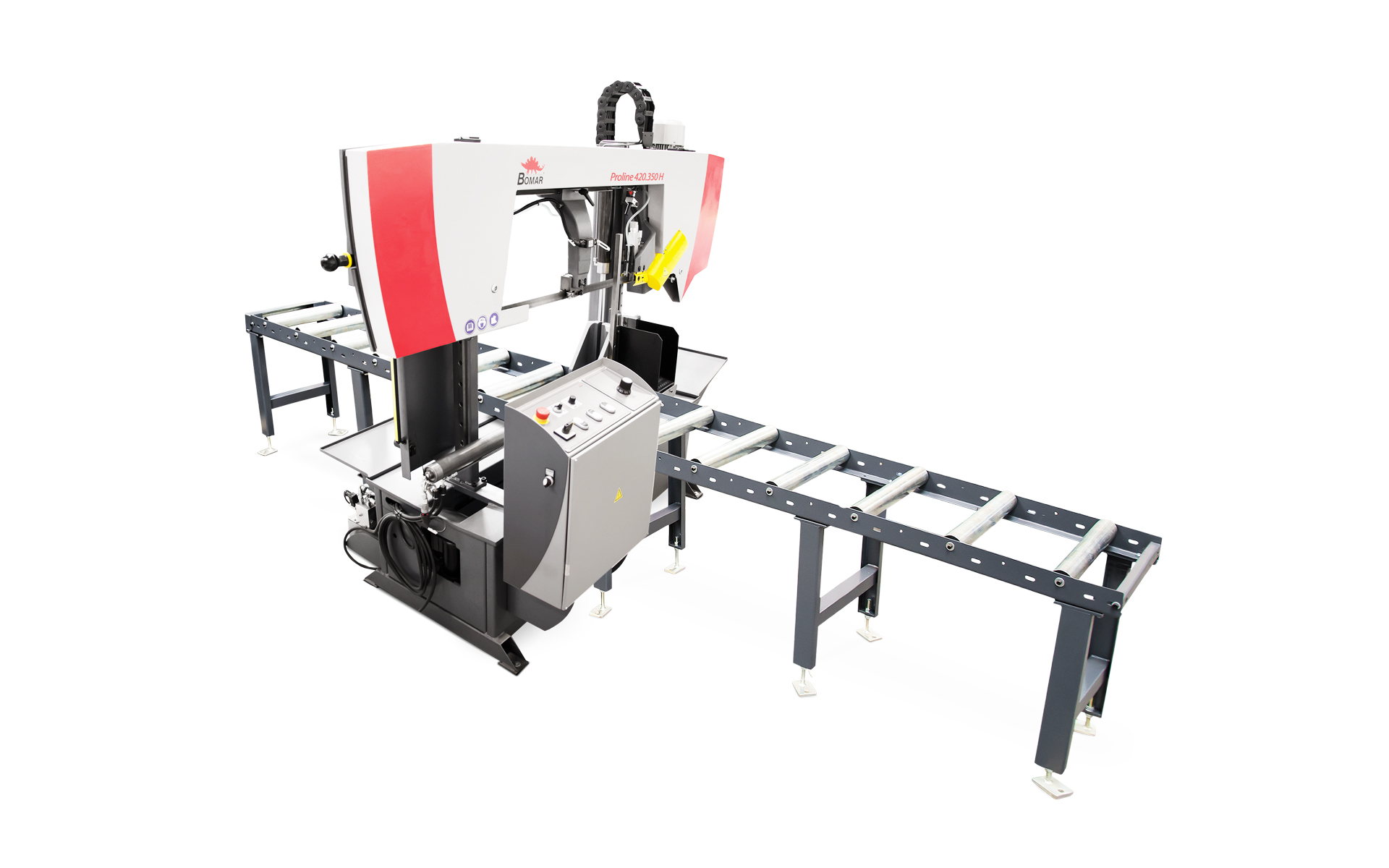

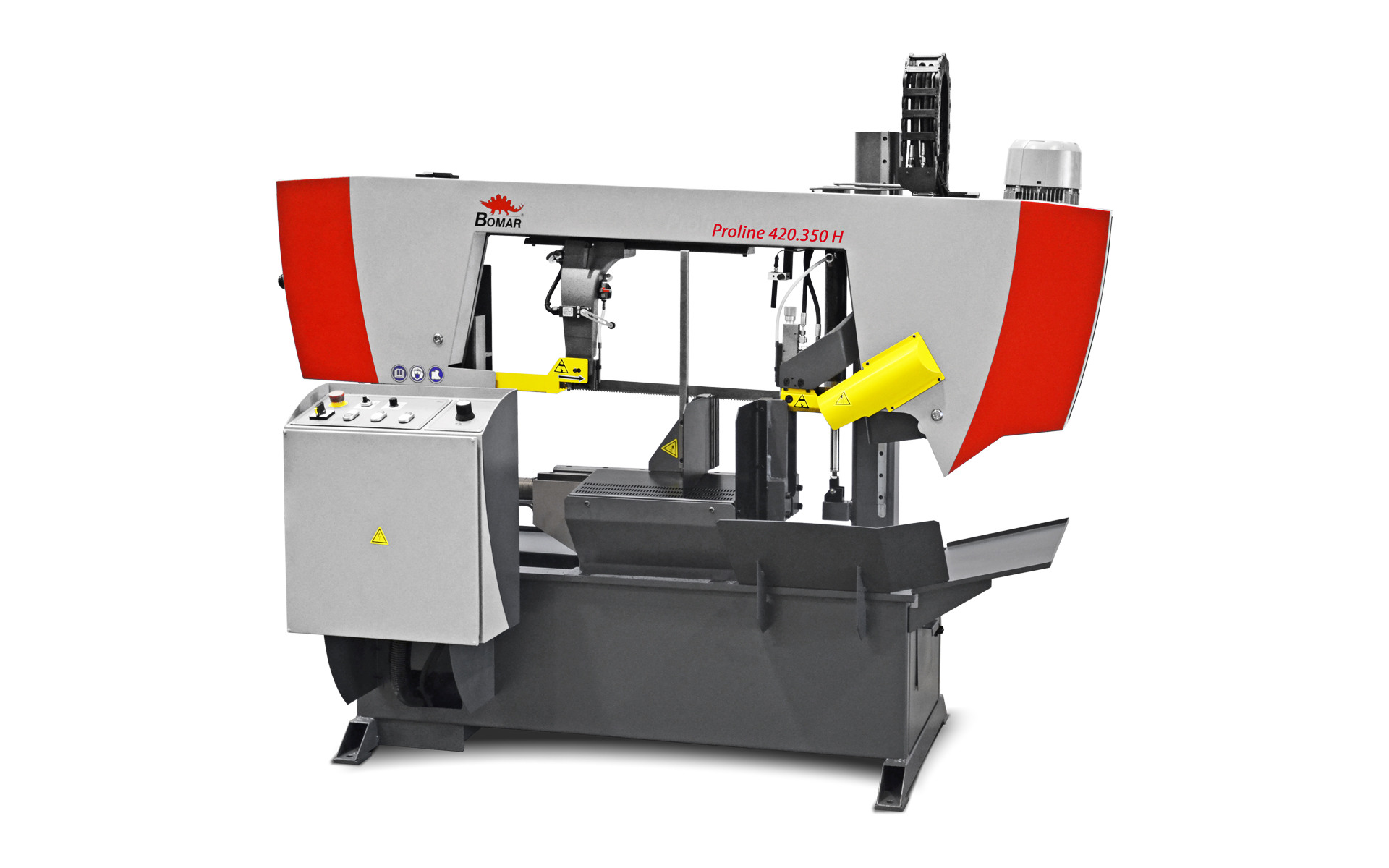

Proline 420.350 H  –  uniwersalna półautomatyczna dwukolumnowa przecinarka taśmowa, przeznaczona do cięcia pod kątem prostym materiału o średnicy do 350 mm, zapewnia wysoką jakość przy dostępnej cenie.

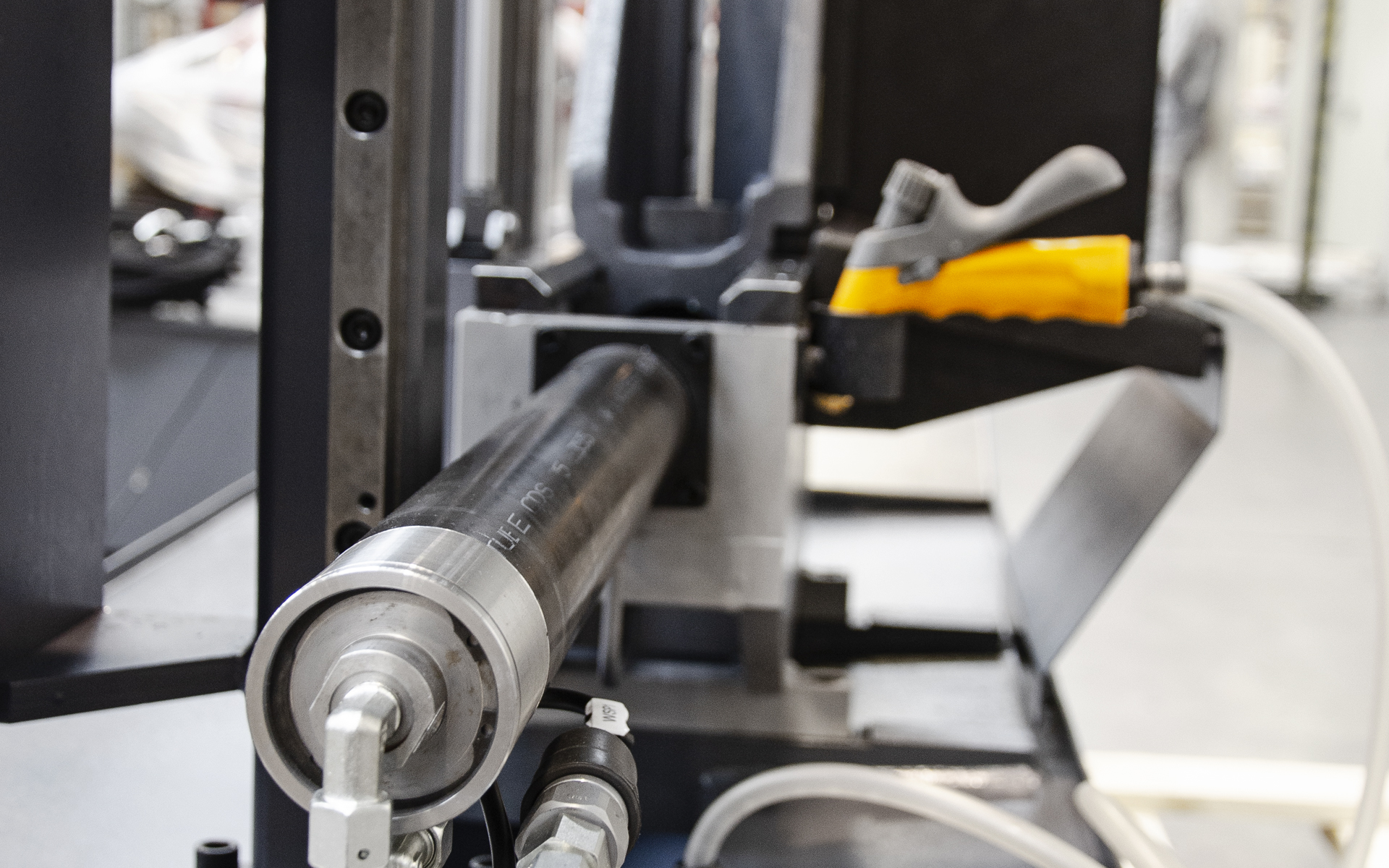

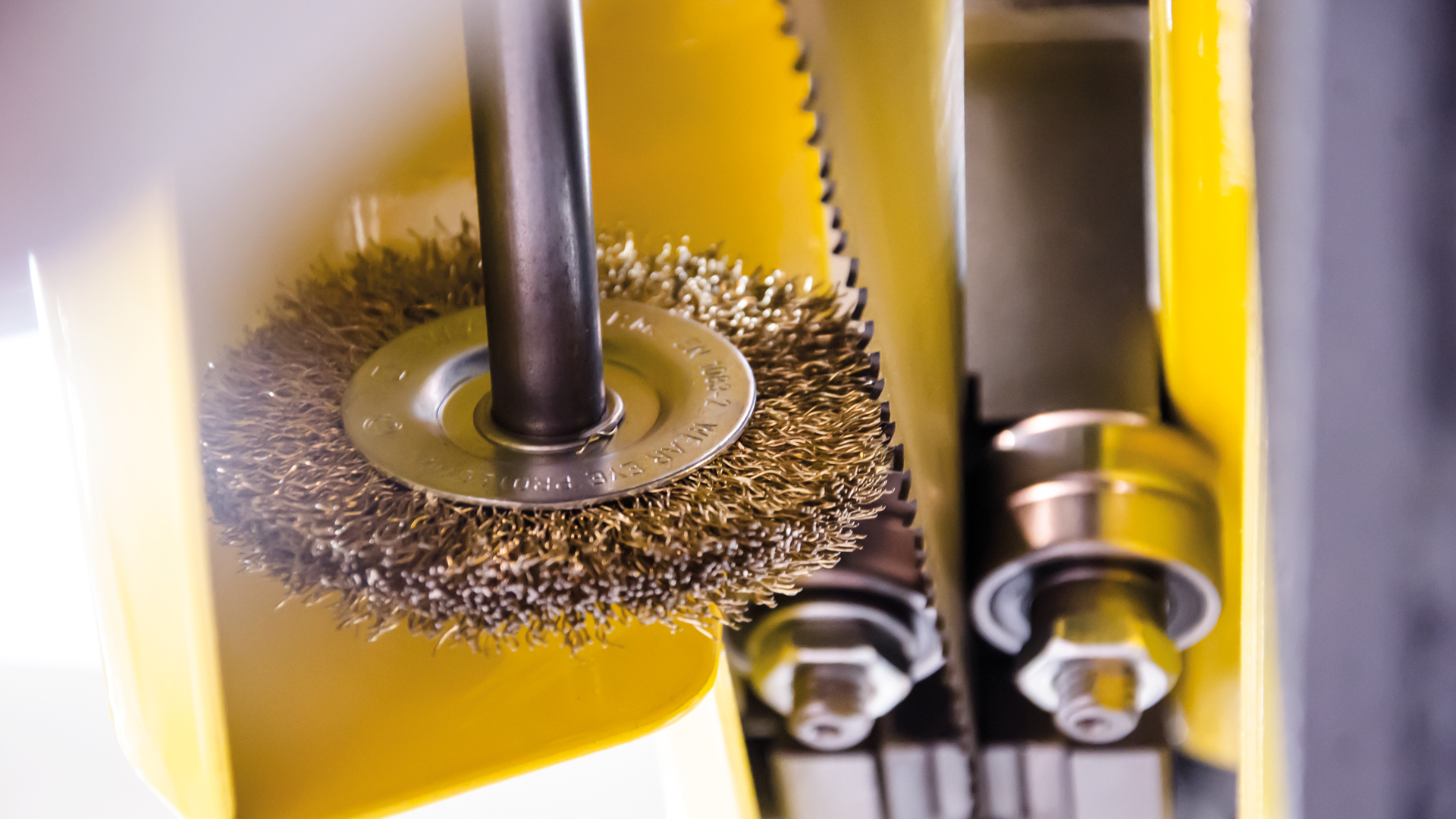

Ramię piły jest prowadzone przez dwie wytrzymałe kolumny oraz jest ułożone na fabrycznie montowanych bezluzowych prowadnicach linearnych z jednej strony i pomocniczej prowadnicy po drugiej stronie. Jej doskonała wydajność cięcia wynika z następujących funkcji: prowadnica z trójstronnie spiekanych węglików precyzyjnie prowadząca taśmę o wysokości 34 mm oraz synchronicznie pracująca szczotka, zgarniająca wióry.

Mocowanie materiału odbywa się za pomocą dzielonego imadła o pełnym skoku. Materiał podawany jest ręcznie. Urządzenie posiada prowadnicę, na którą podawany jest pocięty materiał.

Napęd piły taśmowej wyposażony jest w konwerter częstotliwości, który umożliwia ustawienie optymalnej prędkości taśmy, w zależności od ciętego materiału, w zakresie 20-120 m/min; funkcja ta zdecydowanie zwiększa zarówno żywotność piły taśmowej jak i wydajność urządzenia. Ponadto, taśma jest nachylona do powierzchni załadunkowej imadła pod kątem 2°, co również znacznie skraca czas cięcia i przyczynia się do wydłużenia żywotności piły taśmowej.

Dzięki sztywności ramion, dwukolumnowe przecinarki taśmowe ze stałym położeniem ramienia osiągają znacznie krótsze czasy cięcia (zwłaszcza w przypadku cięcia pełnych materiałów) niż maszyny z przegubowym ramieniem piły taśmowej.

Standardowe wyposażenie obejmuje automatyczną regulację docisku posuwu (system AFDR). Maszyna może również zostać wyposażona w szeroką gamę akcesoriów opcjonalnych. Linie tnące, zgodnie z wymaganiami klienta, można rozbudowywać poprzez dodawanie różnego rodzaju systemów obsługowych.

Piła taśmowa Proline 320.280 H jest dostarczana z kompletnym bezkonkurencyjnym wyposażeniem. Z wyposażeniem opcjonalmym i akcesoriami, maszyna może być precyzyjnie dostosowana do indywidualnych wymogów

Wyposażenie standardowe

– Praca w cyklu półautomatycznym
– Dwukolumnowa konstrukcja
– Programowanie ilości odcinanych detali
– Komendy w języku polskim
– Dotykowy pulpit sterowniczy z wyświetlaczem LCD
– Elektroniczny odczyt prędkości piły
– System ADFR
– Wbudowany agregat hydrauliczny
– Hydrauliczne sterowanie ruchem ramienia
– Hydraulicznie imadło stałe

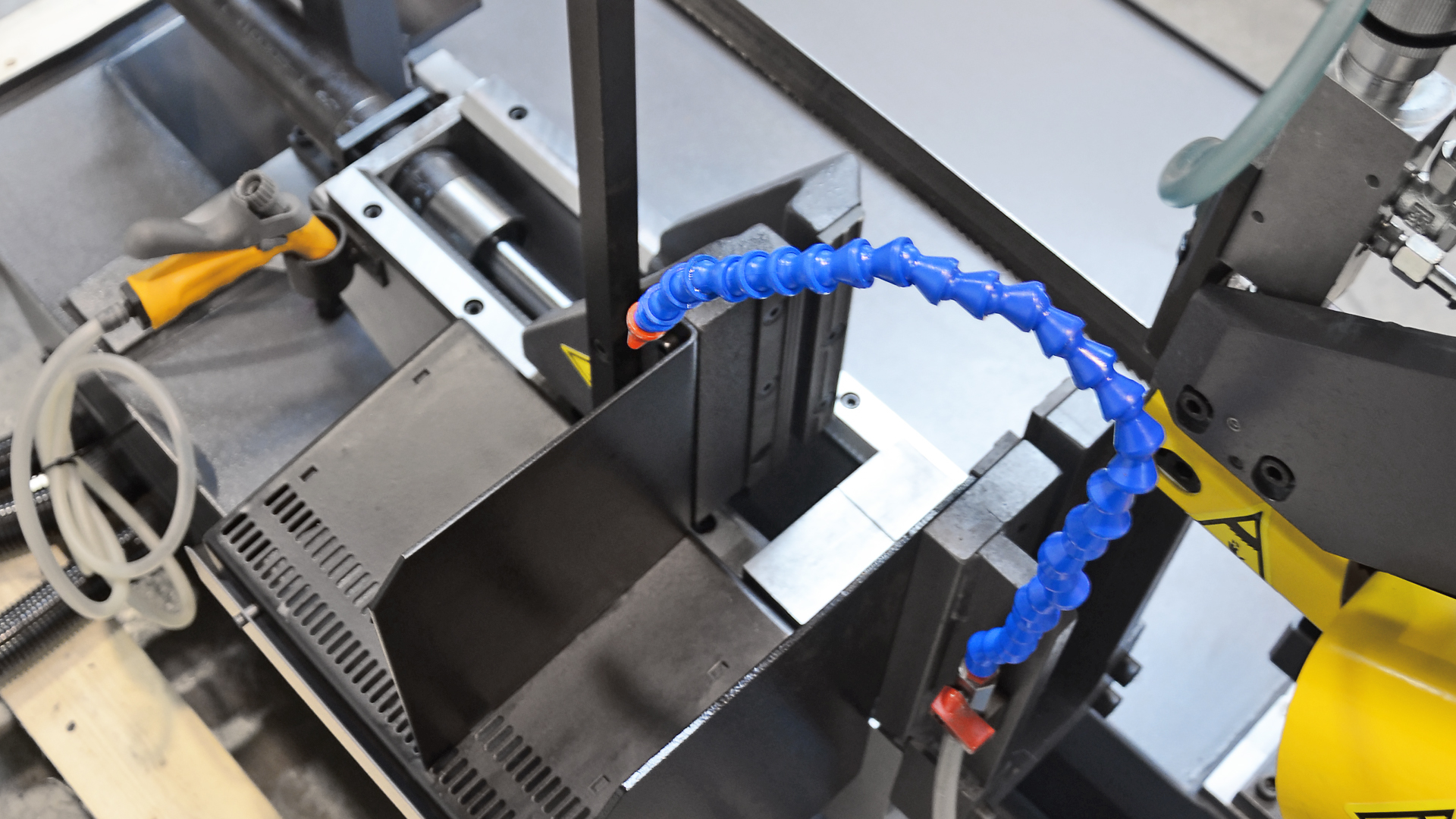

– Układ chłodzenia
– Szczotka czyszcząca taśmę
– Piła taśmowa bimetaliczna
– Instrukcja obsługi w języku polskim
– Deklaracja zgodności CE

Wyposażenie dodatkowe

– Tenzomat
– Mikro spray system
– Trzeci układ chłodzenia
– Pistolet do czyszczenia maszyny z wiórów
– Hydrauliczny wskaźnik napięcia taśmy
– Regulacja nacisku imadła na materiał
– Zacisk do cięcia w pakiecie (hydrauliczny)
– Laserowa linia cięcia
– Lampka halogenowa
– Zderzak 500mm
– Elektroniczny wyświetlacz kąta ramienia
– Podajniki seria X450
