Proficut 275.230 GANC



Dane techniczne

  • Min. średnica cięcia 5 mm
  • Min.długość materiału w imadle automat 55 mm, ręcznie 20 mm
  • Wymiar taśmy tnącej 2720 x 27 x 0,9mm
  • Prędkość taśmy 2 prędkości (40 / 80 m/min.)
  • Moc przyłączeniowa 4,9 kVA
  • Wymiary (sz x dł x wys) 2440x1970x1650 mm
  • Waga 500kg



  •  Maksymalna średnica cięcia: ø 230
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 2720 x 27 x 0,9mm
  • Prędkość taśmy: 2 prędkości (40 / 80 m/min.)
  • Cięcie pod kątem: 0°

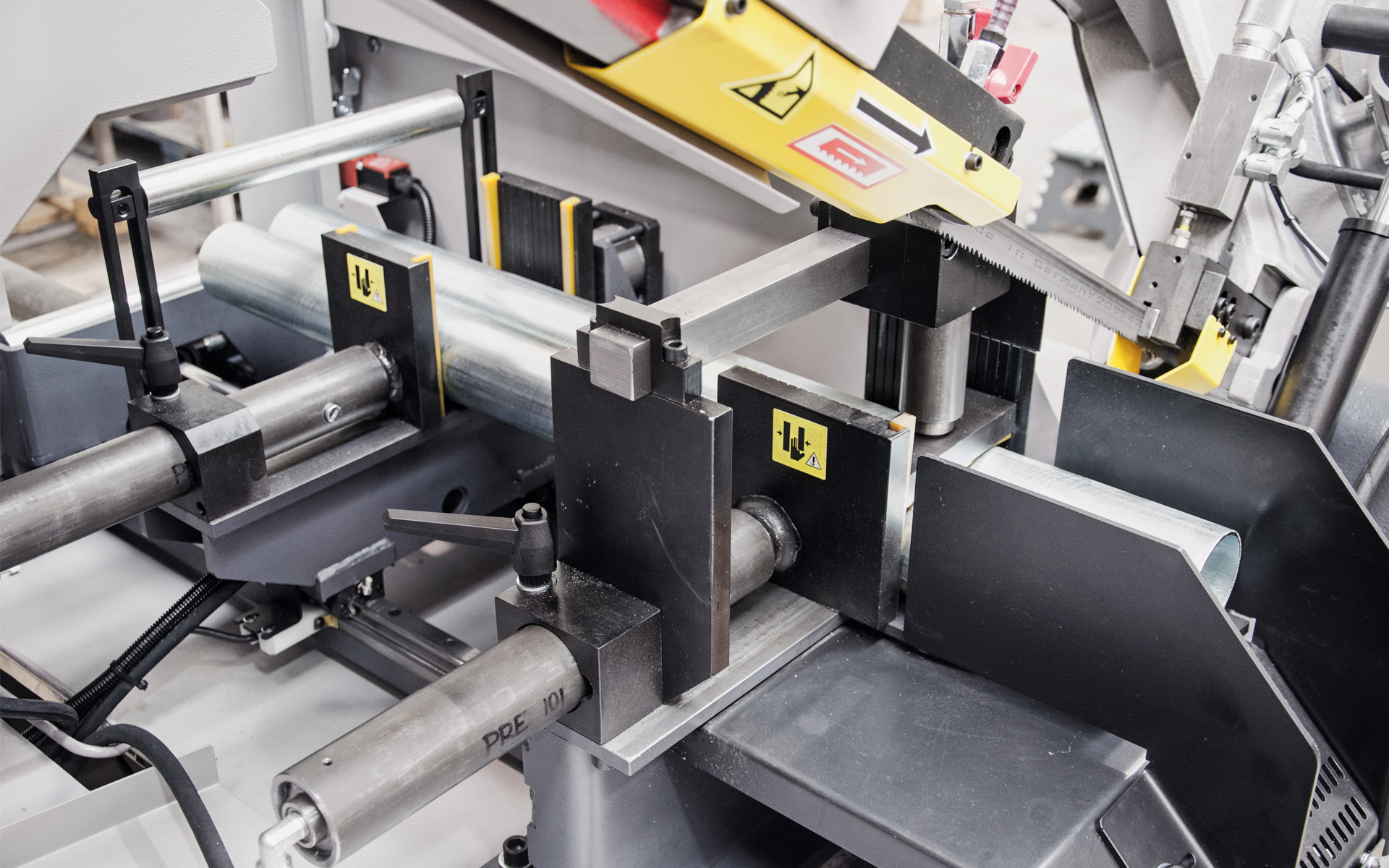

  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


230

275 x 180

250 x 230

230 x 230

P 45°

190

190 x 150

170 x 230

180 x 180

L 45°





P 60°

120

120 x 100

120 x 100

100 x 100

L 60°




Kategoria:

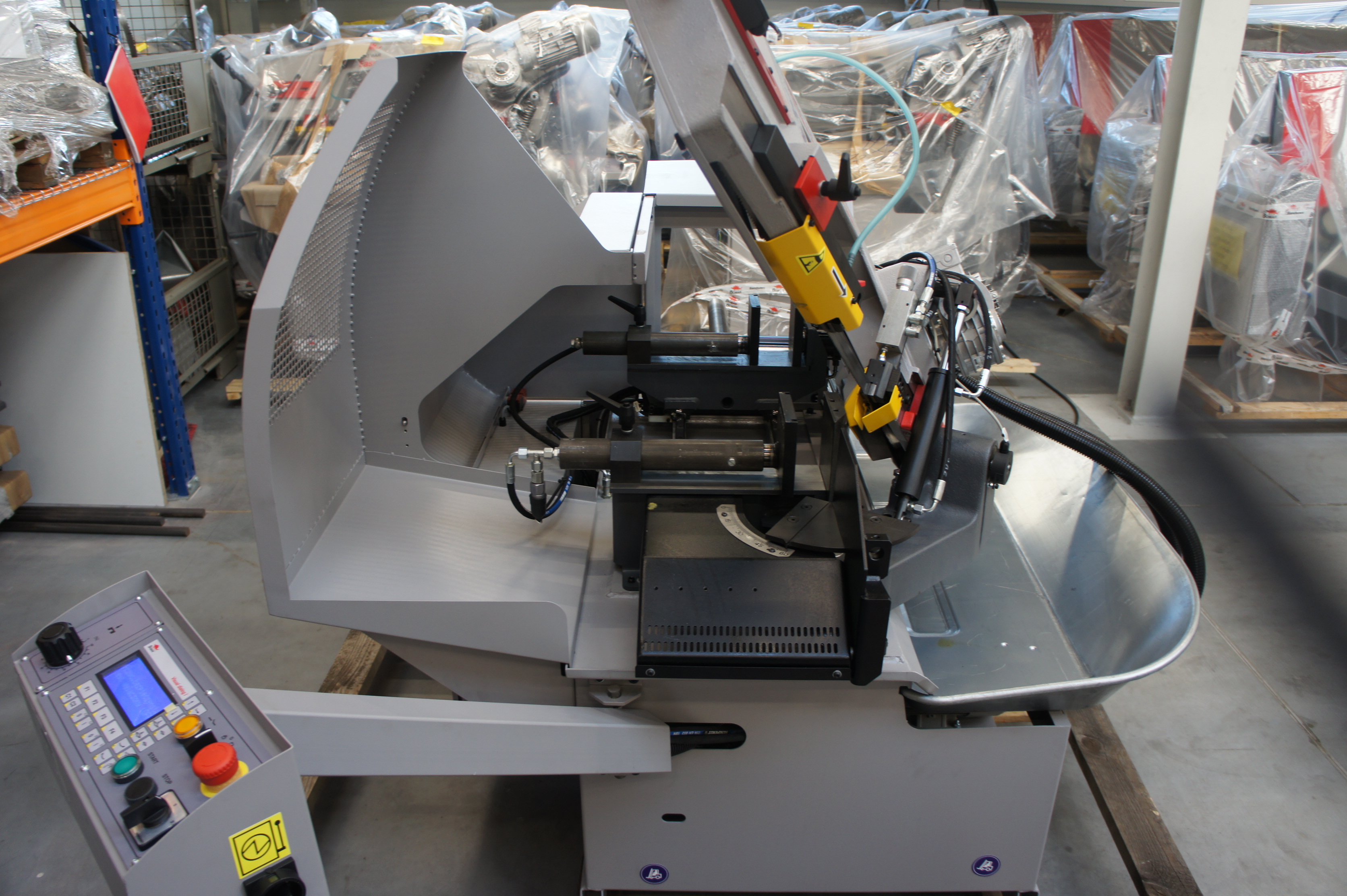

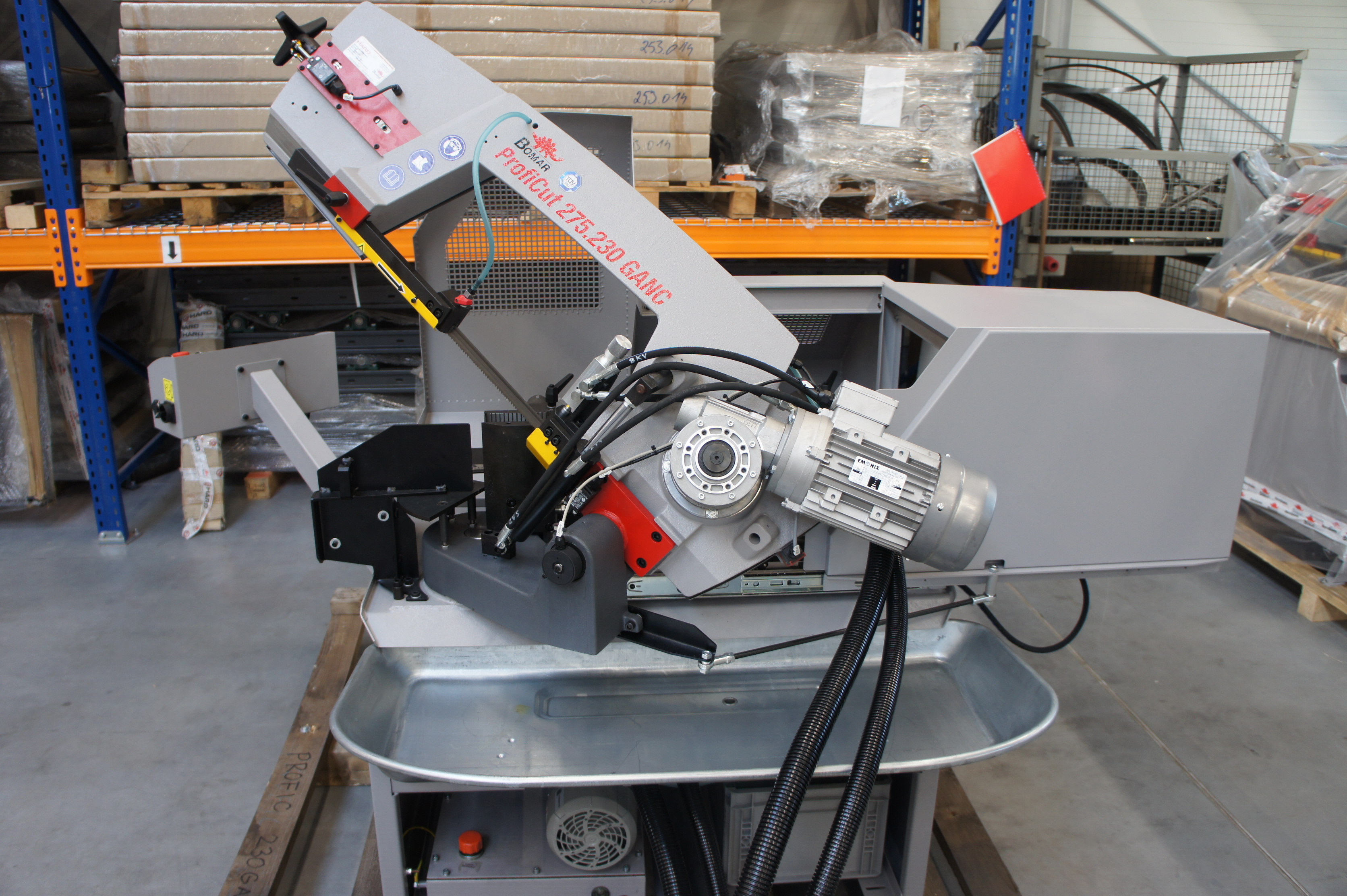

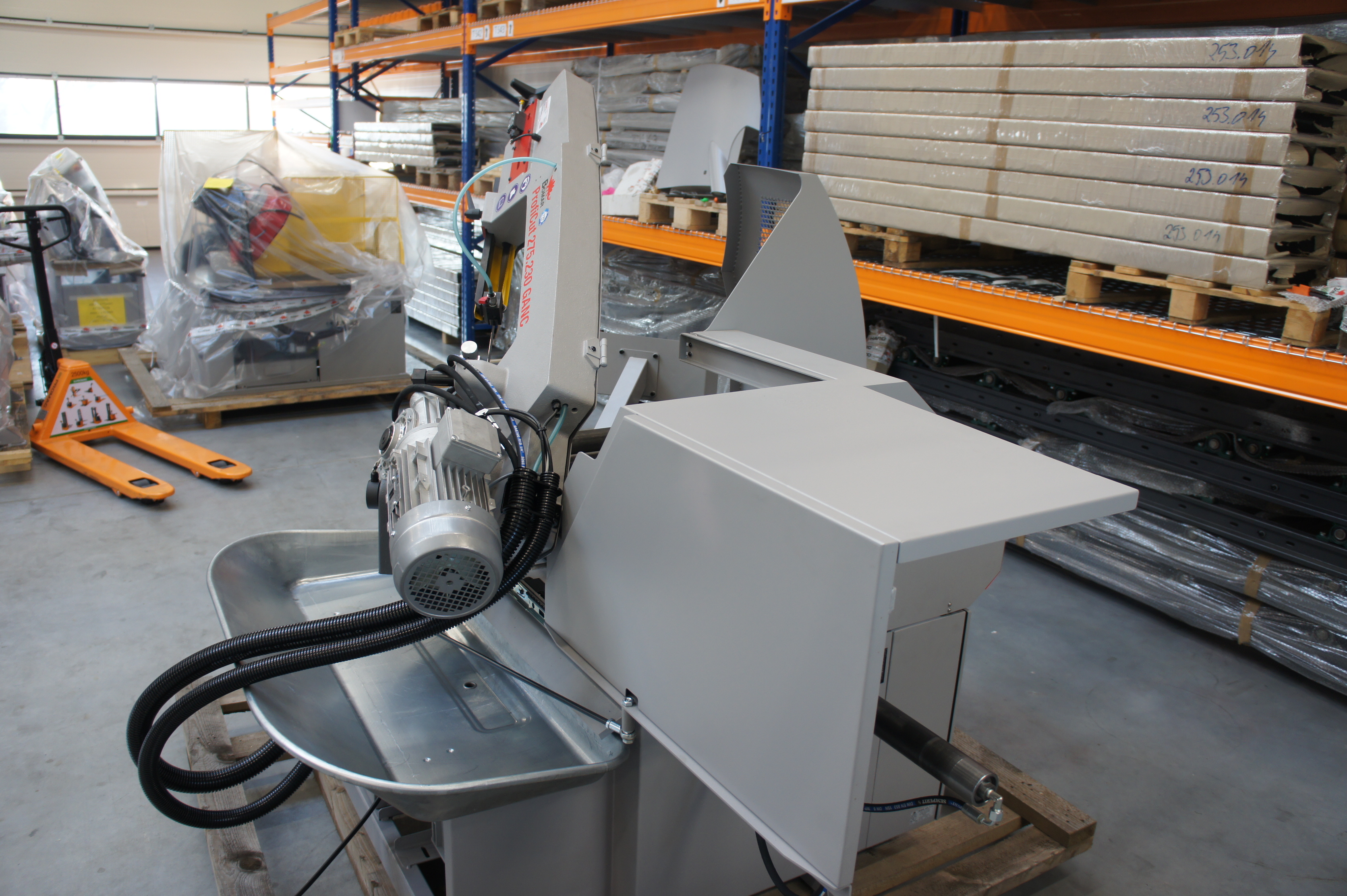

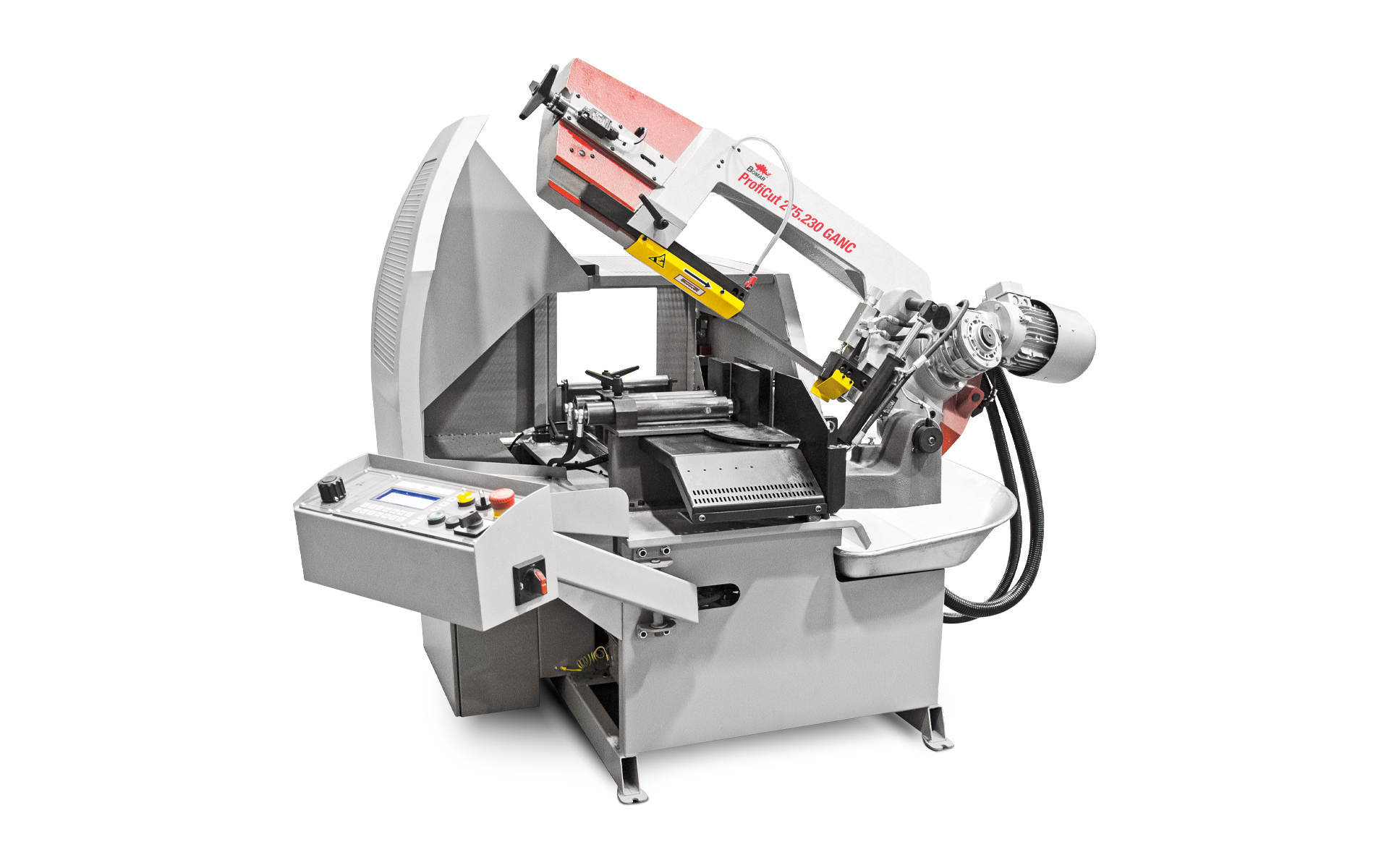

Proficut 275.230GANC –  Automatyczna przecinarka taśmowa CNC z płynnym posuwem ramienia regulowanym hydraulicznie, 2 imadła sterowane hydraulicznie.

Automatyczna piła taśmowa ze sterowaniem NC. Wymaganą długość materiału można bardzo łatwo ustawić na ruchomym panelu sterowania. Największą zaletą tej maszyny jest możliwość zaprogramowania różnych liczb kawałków materiału o różnych długościach, bez dalszej kontroli maszyny. Maksymalna długość pojedynczego podania wynosi 500 mm. Prosta kontrola maszyny z wiadomościami tekstowymi jest pokazana na podświetlanym czteroliniowy mwyświetlaczu. Po przełączeniu urządzenia w tryb ręczny można sterować wszystkimi funkcjami osobno. Pobieranie materiału, zaciskanie materiału i opuszczanie ramienia są sterowane hydraulicznie.
Ta maszyna jest szczególnie odpowiednia do cięcia profili i materiałów pełnych o mniejszych przekrojach do 230mm a dokładność jednego posuwu to 0,2 mm.

Cięcie w cyklu automatycznym pod kątem w prawo do 60°, jednorazowe podanie materiału do 9999 mm. Możliwość programowania różnych długości i ilości ciętych detali w jednym programie.

Pełny cykl roboczy jest realizowany po zaprogramowaniu długości i liczby obrabianych elementów. Ustawienie wymaganej długości materiału jest bardzo proste na panelu sterowania. Największą zaletą tej maszyny jest możliwość zaprogramowania różnej liczby elementów poddawanych obróbce o różnych długościach bez konieczności późniejszego sterowania maszyny.

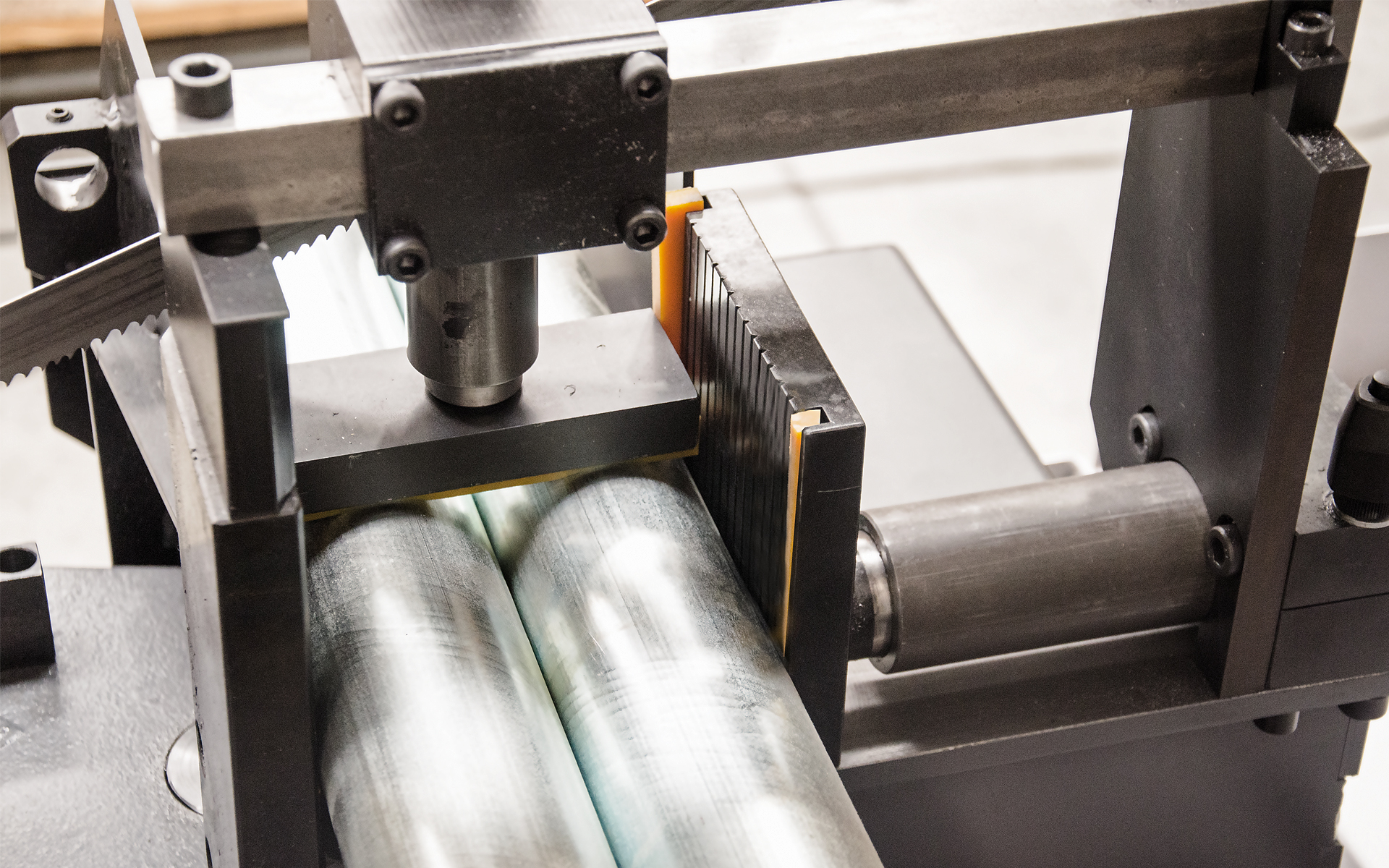

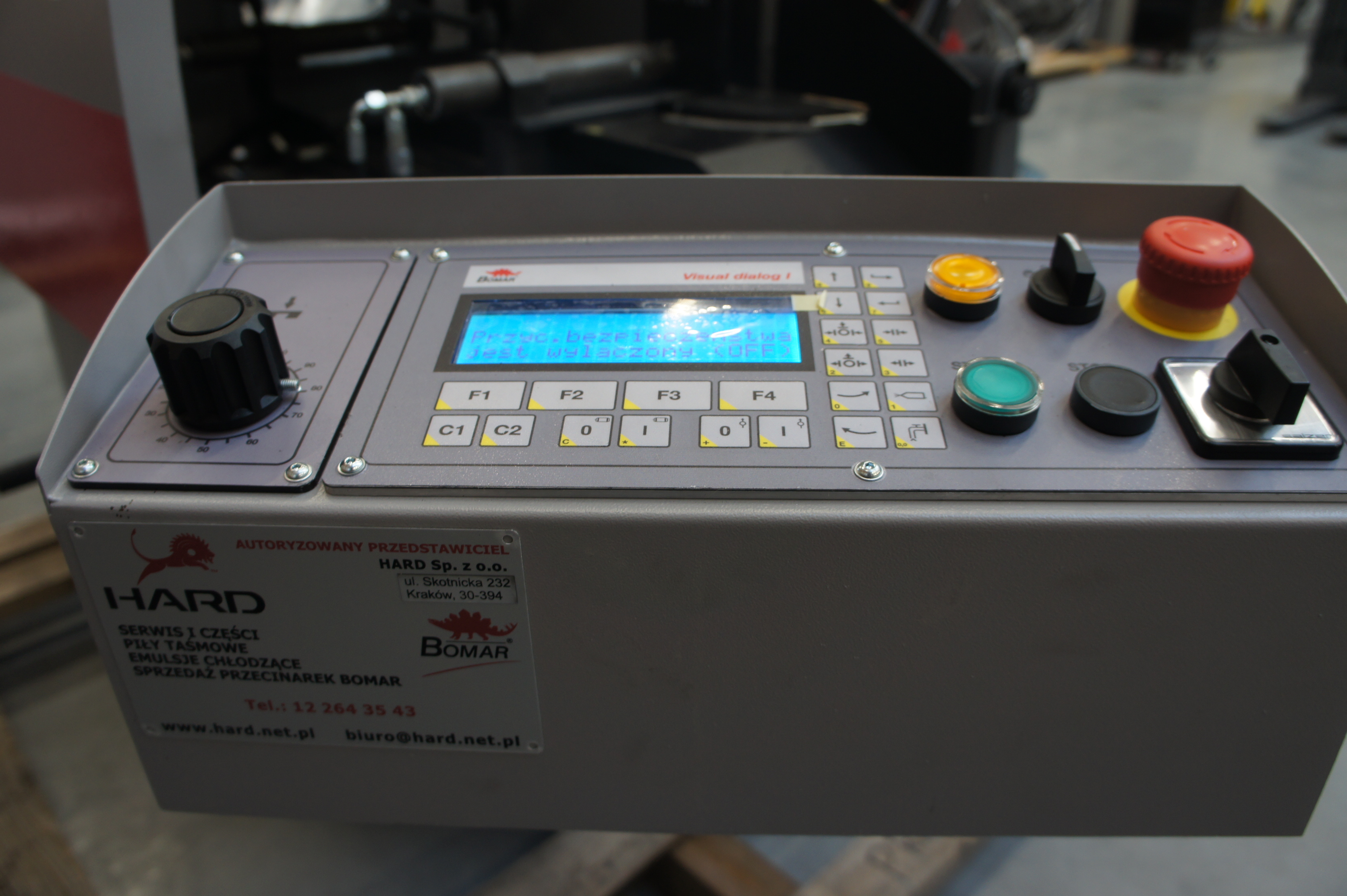

Maksymalna długość pojedynczego wsadu wynosi 500 mm. Proste sterowanie dialogowe jest przedstawione na podświetlonym czterowierszowym wyświetlaczu w formie komunikatu tekstowego. Cięcia po skosie pod kątem do 45° są możliwe w trybie automatycznym, natomiast w trybie półautomatycznym pod kątem do 60°. Po przełączeniu pracy maszyny na tryb ręczny, wszystkie funkcje mogą być sterowane oddzielnie. Wsad materiału, mocowanie materiału oraz opuszczanie ramienia odbywa się hydraulicznie.

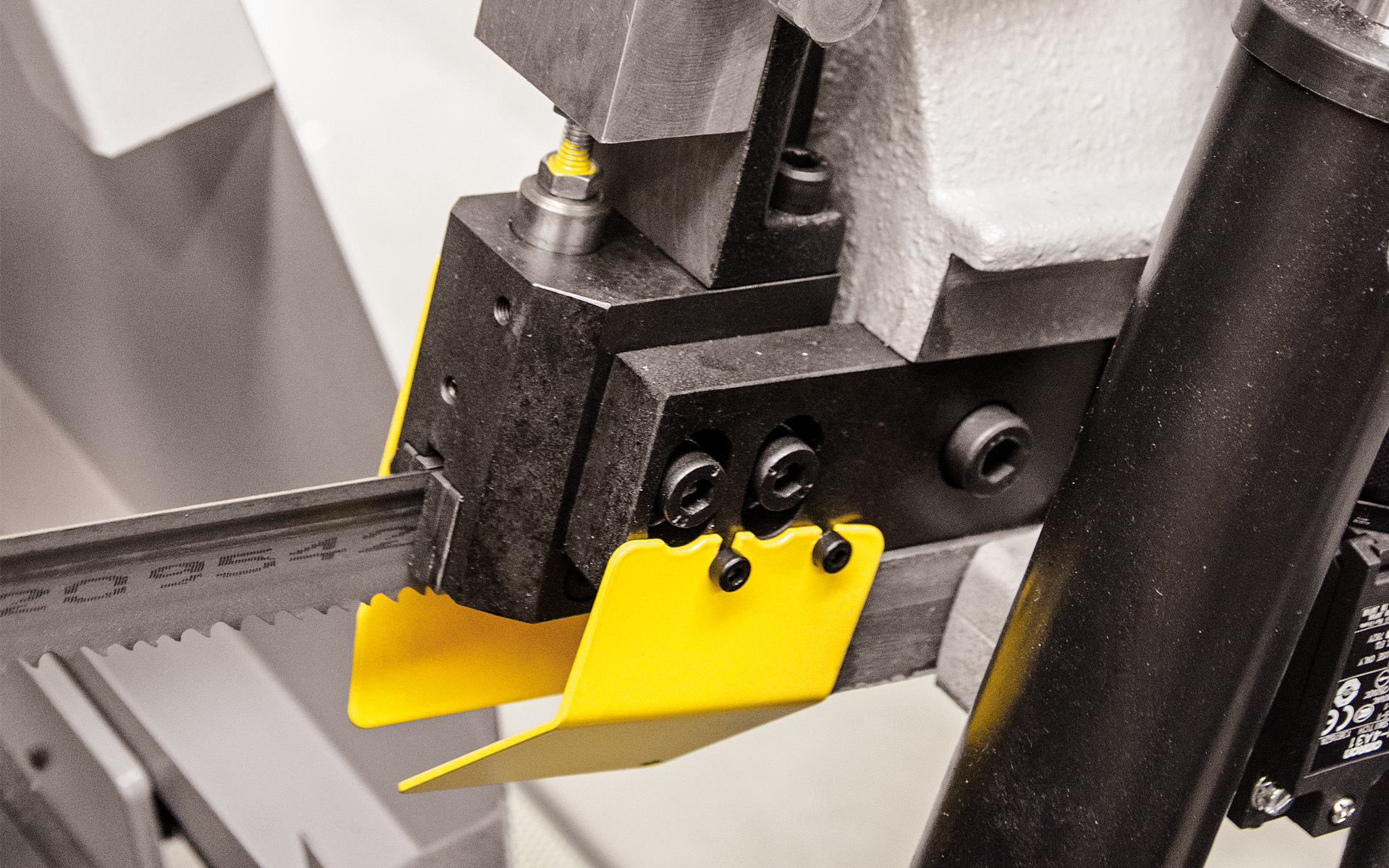

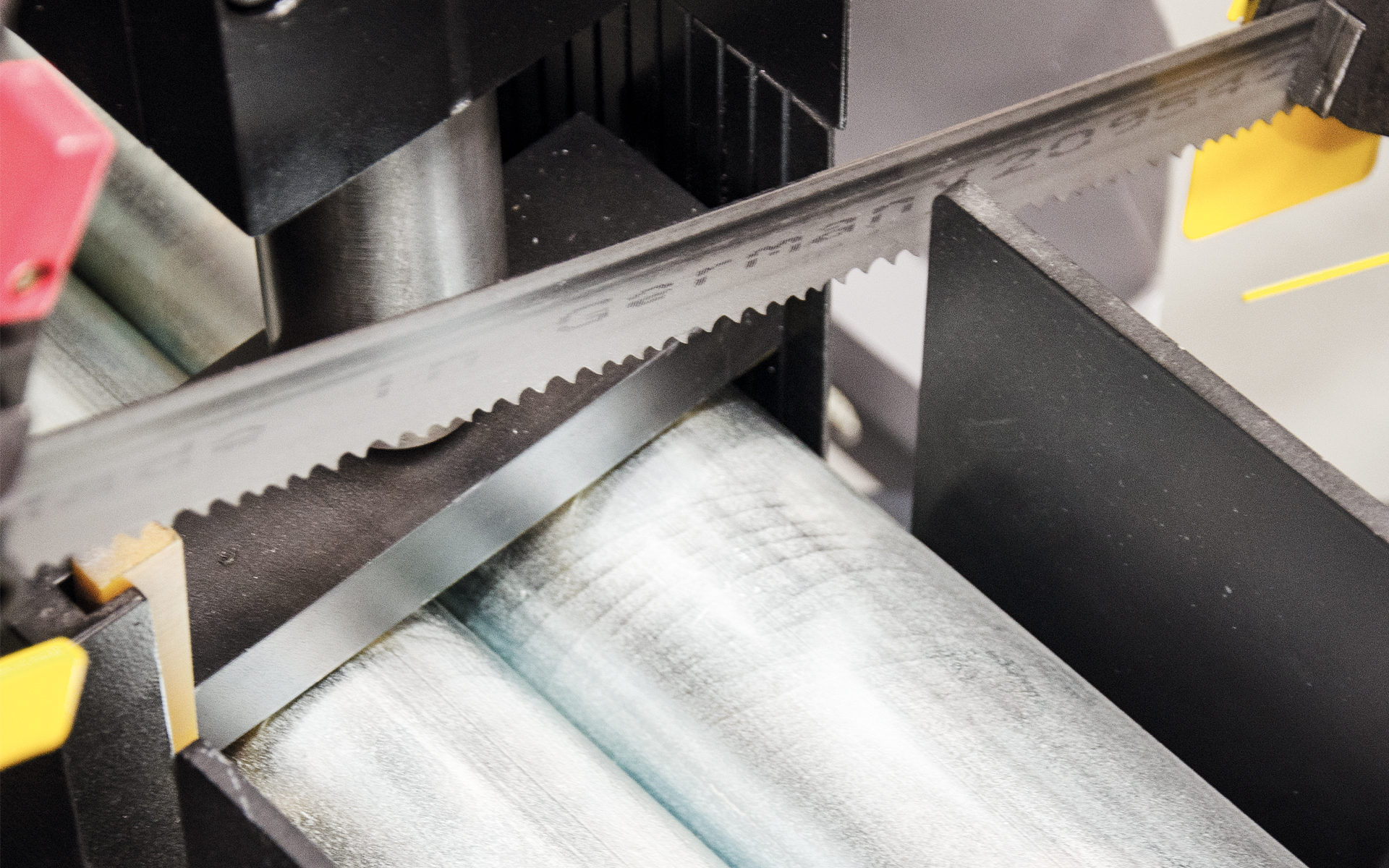

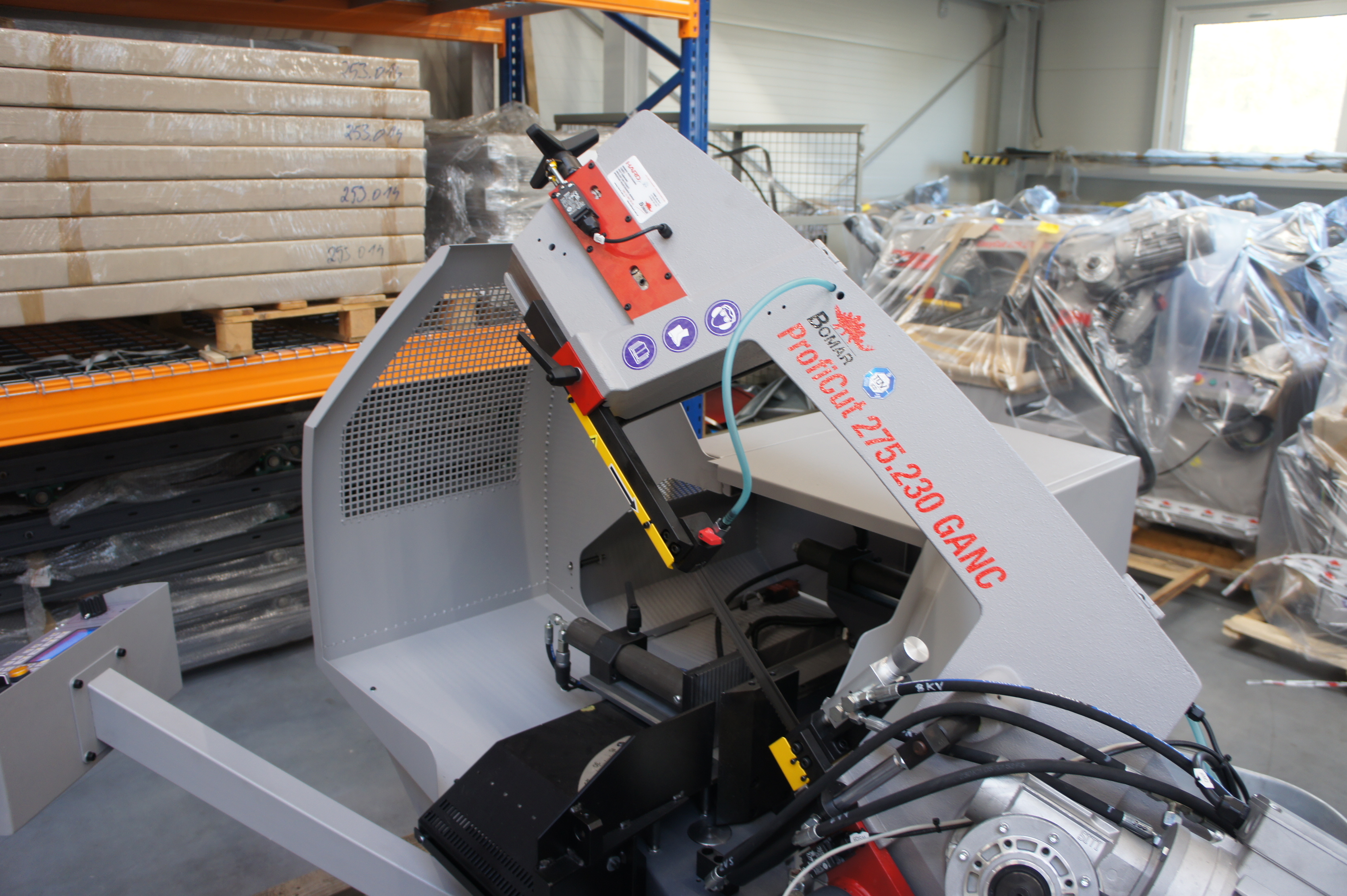

Ramię o dużej wytrzymałości jest wykonane z żeliwa szarego, co oznacza lepsze pochłanianie drgań podczas cięcia w porównaniu z ramieniem spawanym. Doskonała wydajność produkcji maszyny wynika z następujących cech: precyzyjna prowadnica taśmy piły wykonana z twardego stopu, połączenie osadzone w łożyskach stożkowych z wstępnym zaciskiem, taśma o wysokości 27 mm oraz szczotka do usuwania opiłków z synchronicznym przesuwem.

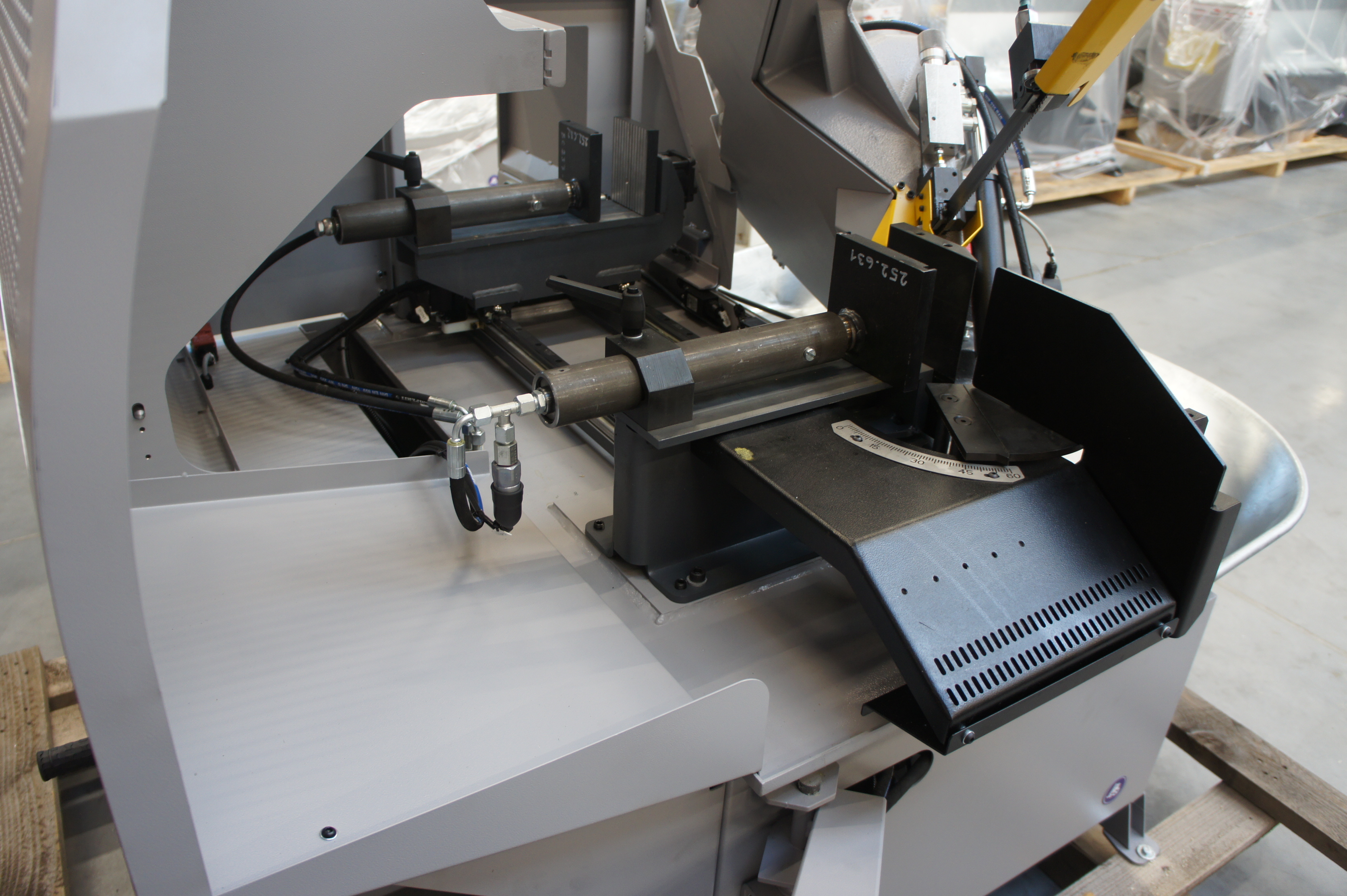

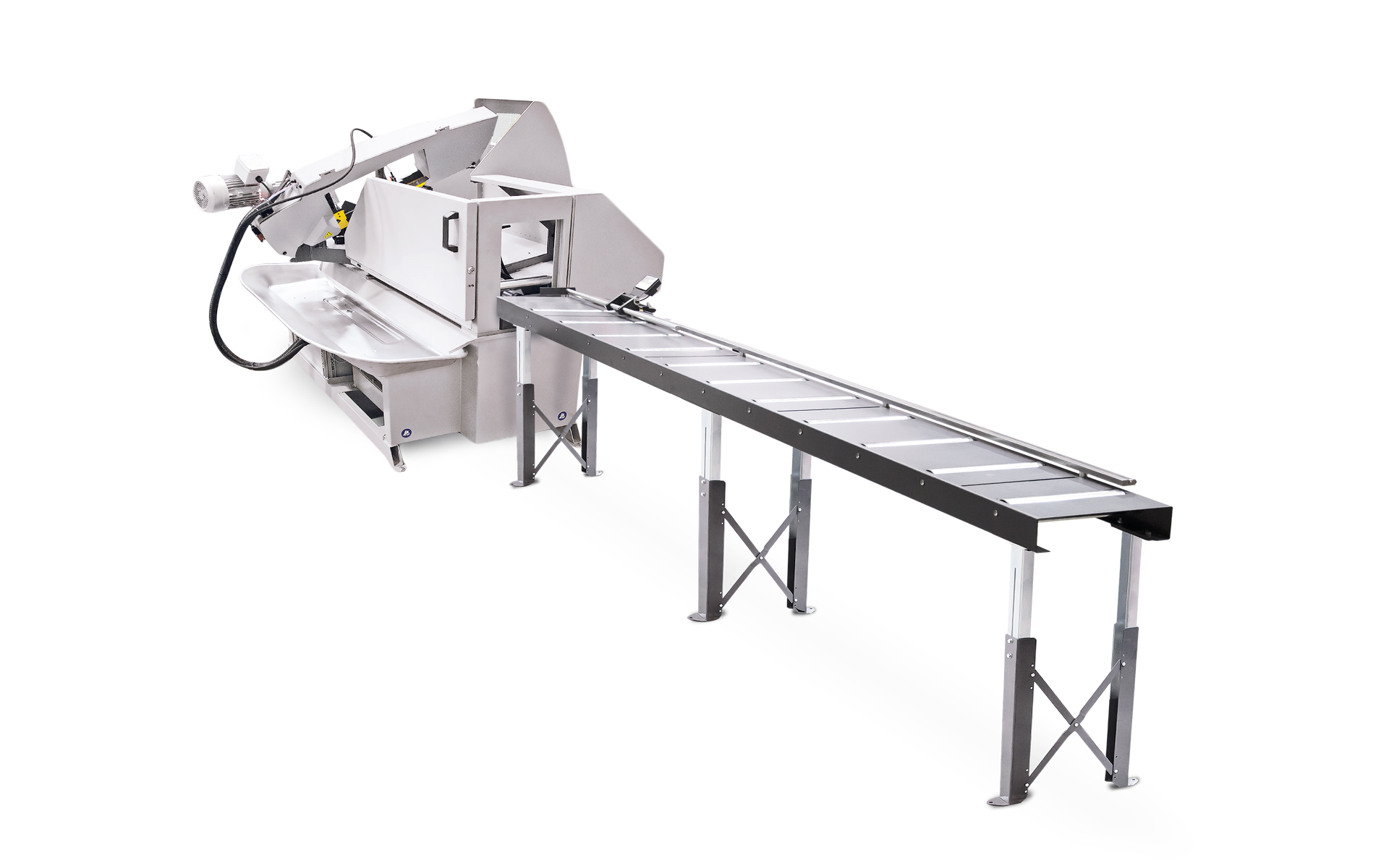

Układ wsadowy jest otwarty po obu stronach, co eliminuje kolizje z nierównymi materiałami. Podstawowa wersja maszyny oferuje dwie prędkości cięcia: 40 i 80 m/min.

Typ maszyny oznaczony literą F jest wyposażona w konwerter częstotliwości, który pozwala na ustawienie optymalnej prędkości taśmy względem materiału poddawanego obróbce w zakresie 20-120 m/min; zwiększa to w znacznym stopniu zarówno trwałość taśmy piły jak i zdolność produkcyjną maszyny.

Wyposażenie standardowe

  • Praca w cyklu automatycznym
  • Programowanie ilości odcinanych detali
  • Elektroniczne ustawienie długości odcinanego detalu
  • Komendy w języku polskim

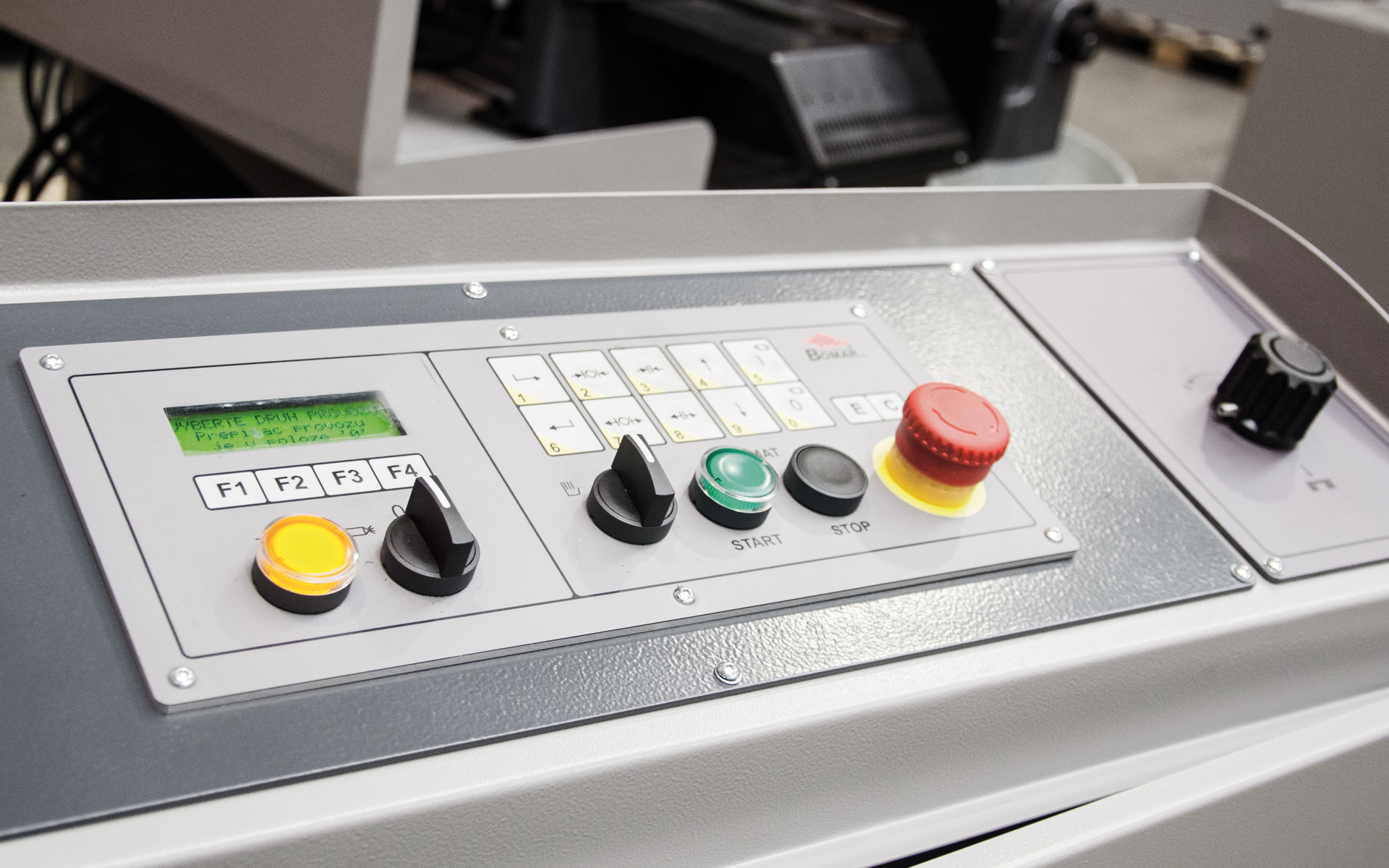

  • Pulpit sterowniczy z wyświetlaczem LCD
  • System ADFR
  • Funkcja pamięci położenia ramienia

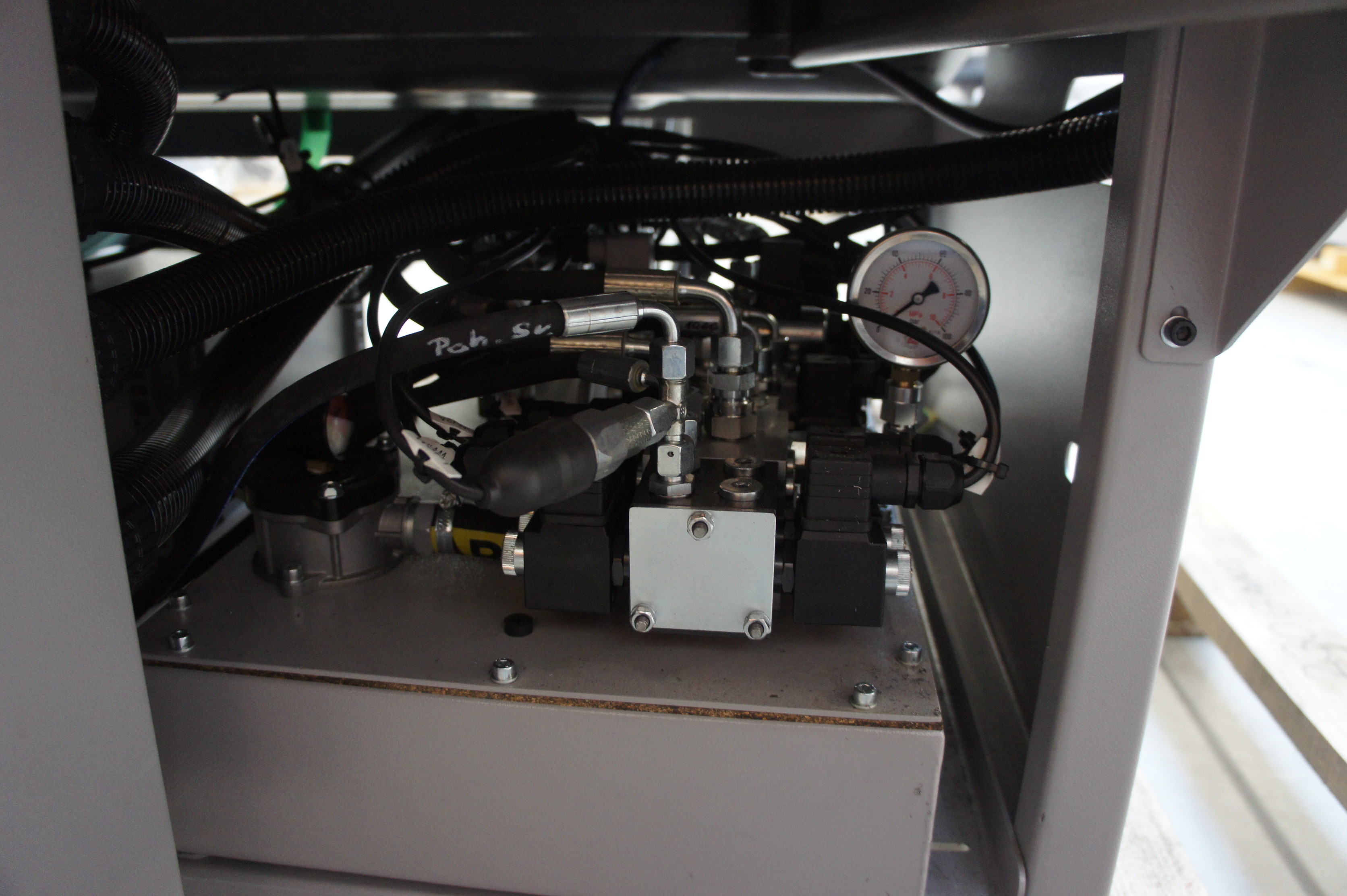

  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Hydraulicznie imadło
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE

Wyposażenie dodatkowe
