Workline 510.350 DG



Dane techniczne

  • Min. średnica cięcia ø5 mm
  • Min.długość materiału w imadle 30 mm
  • Wymiar taśmy tnącej 4780 x 34 (32) x 1,1 mm
  • Moc całkowita 300W
  • Prędkość taśmy 20-120 m/min
  • Moc przyłączeniowa 3,5 kVA
  • Wymiary (sz x dł x wys) 1070 x 2500 x 1450
  • Waga 648



  • Maksymalna średnica cięcia: ø 350
  • Podnoszenie ramienia: Ręczne
  • Opuszczanie ramienia: Płynny posuw (siłownik)
  • Wymiar piły taśmowej: 4780 x 34 x 1,1 mm
  • Prędkość taśmy: Płynna regulacja (20 / 120 m/min.)
  • Cięcie pod kątem: Lewo/Prawo 45° – 0° – 45° – 60°
  • Imadło: Ręczne, szybko zaciskowe (mimośród)

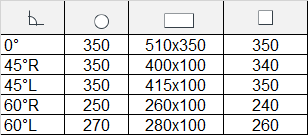

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


350

510 x 350

510 x 350

350 x 350

P 45°

350

400 x 100

340 x 350

340 x 340

L 45°
350
415 x 100 360 x 350 350 x 350

P 60°

250

260 x 100

220 x 350

240 x 240

L 60°

270

280 x 100

220 x 350

260 x 260

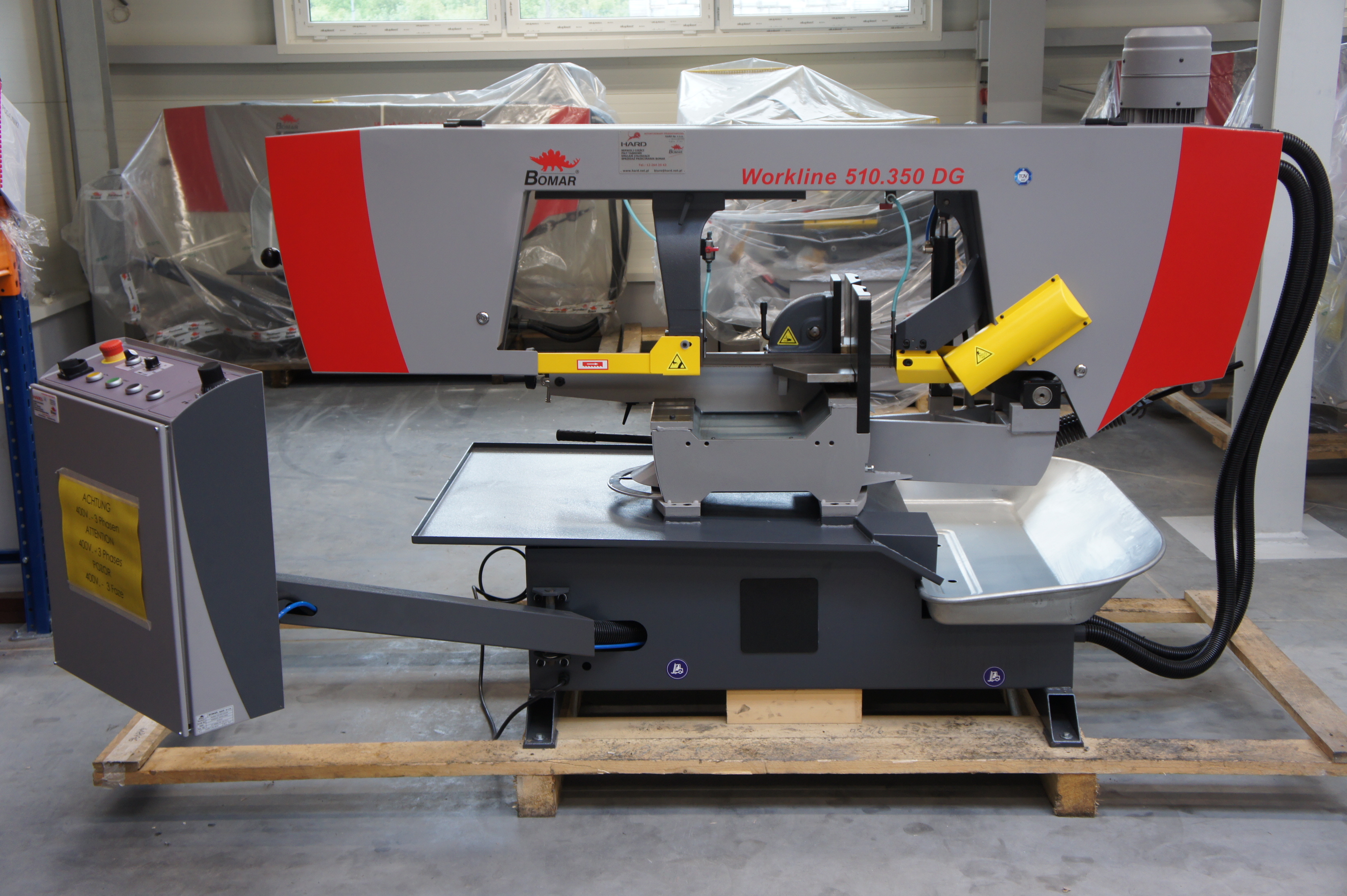

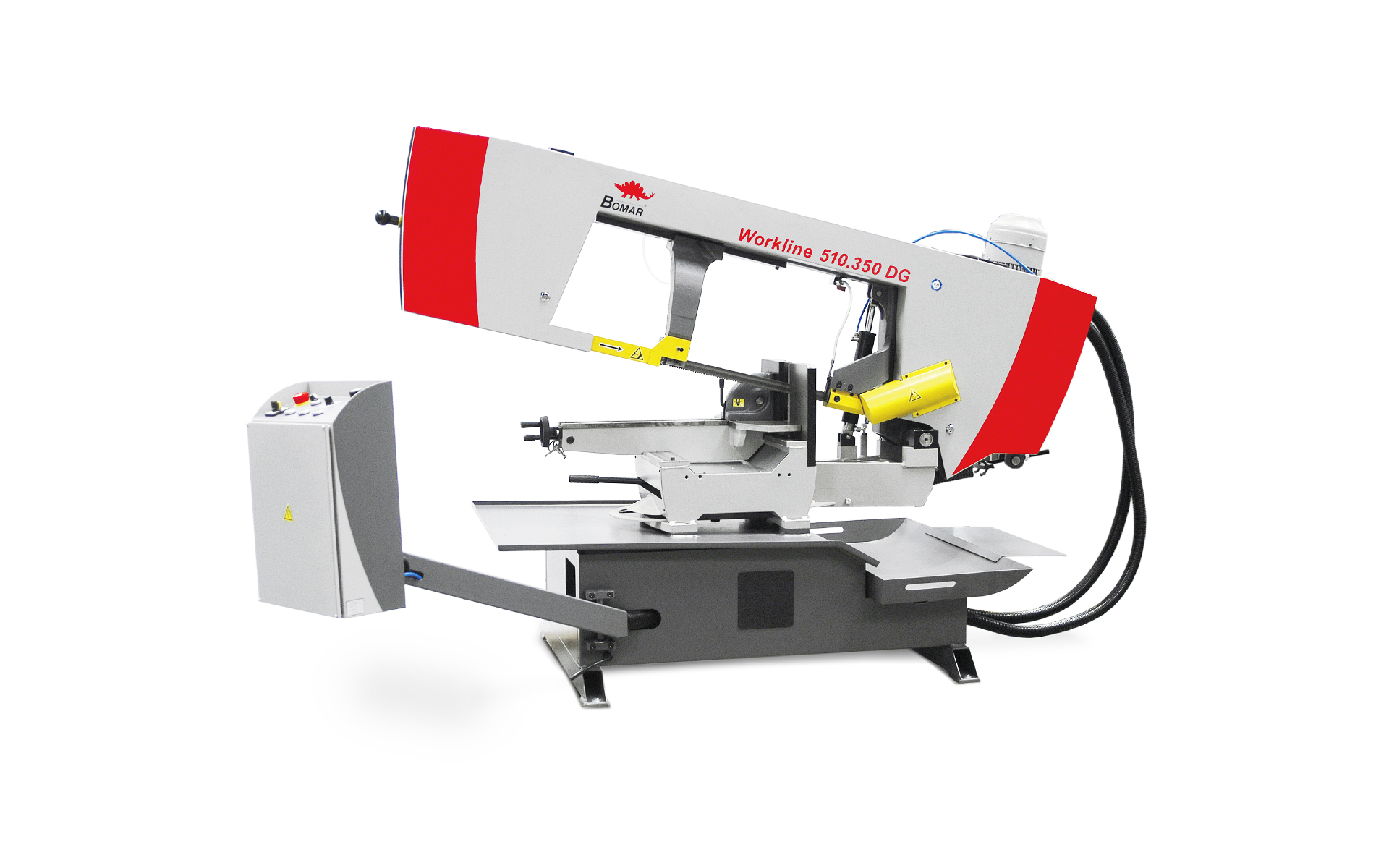

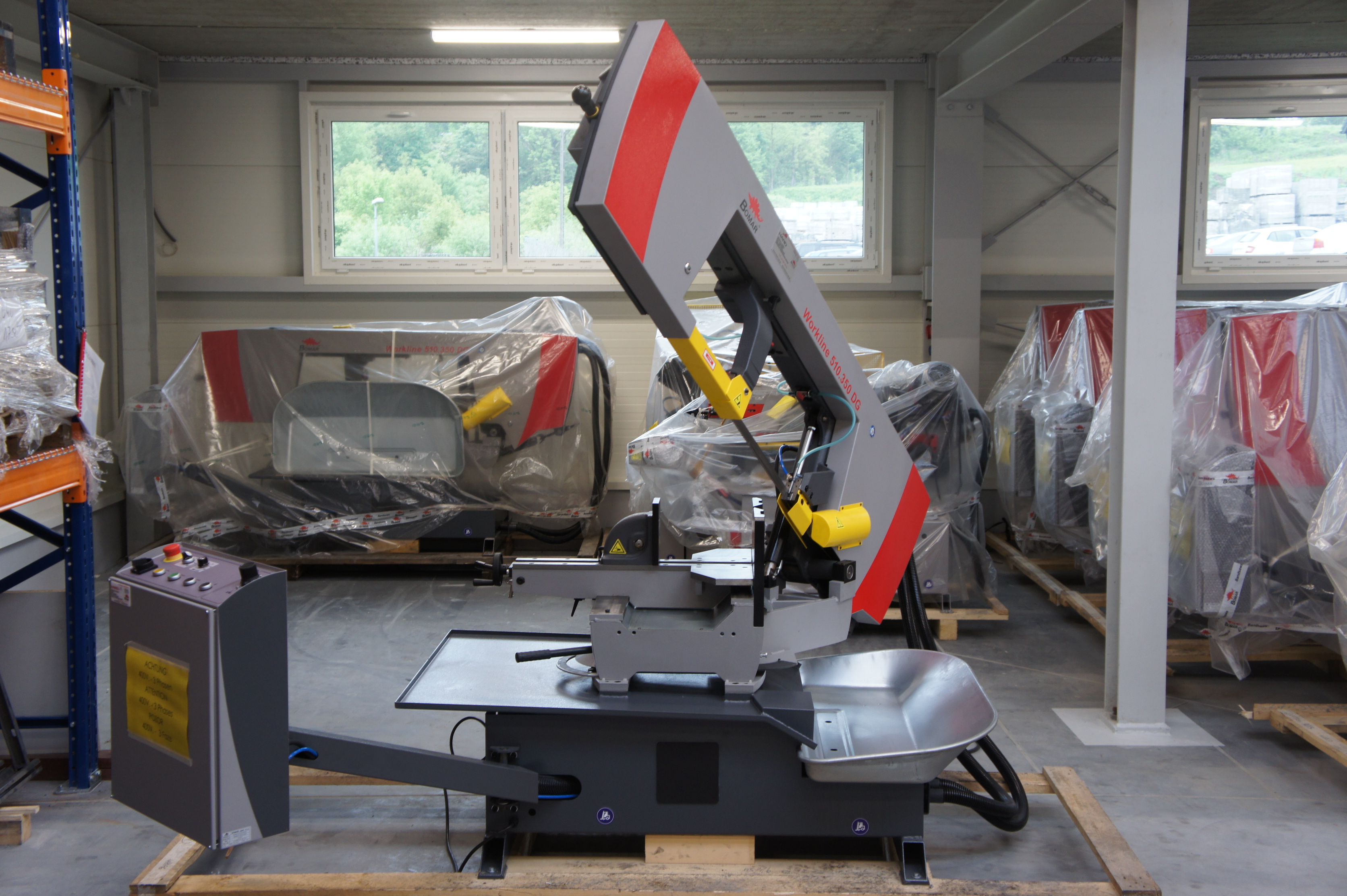

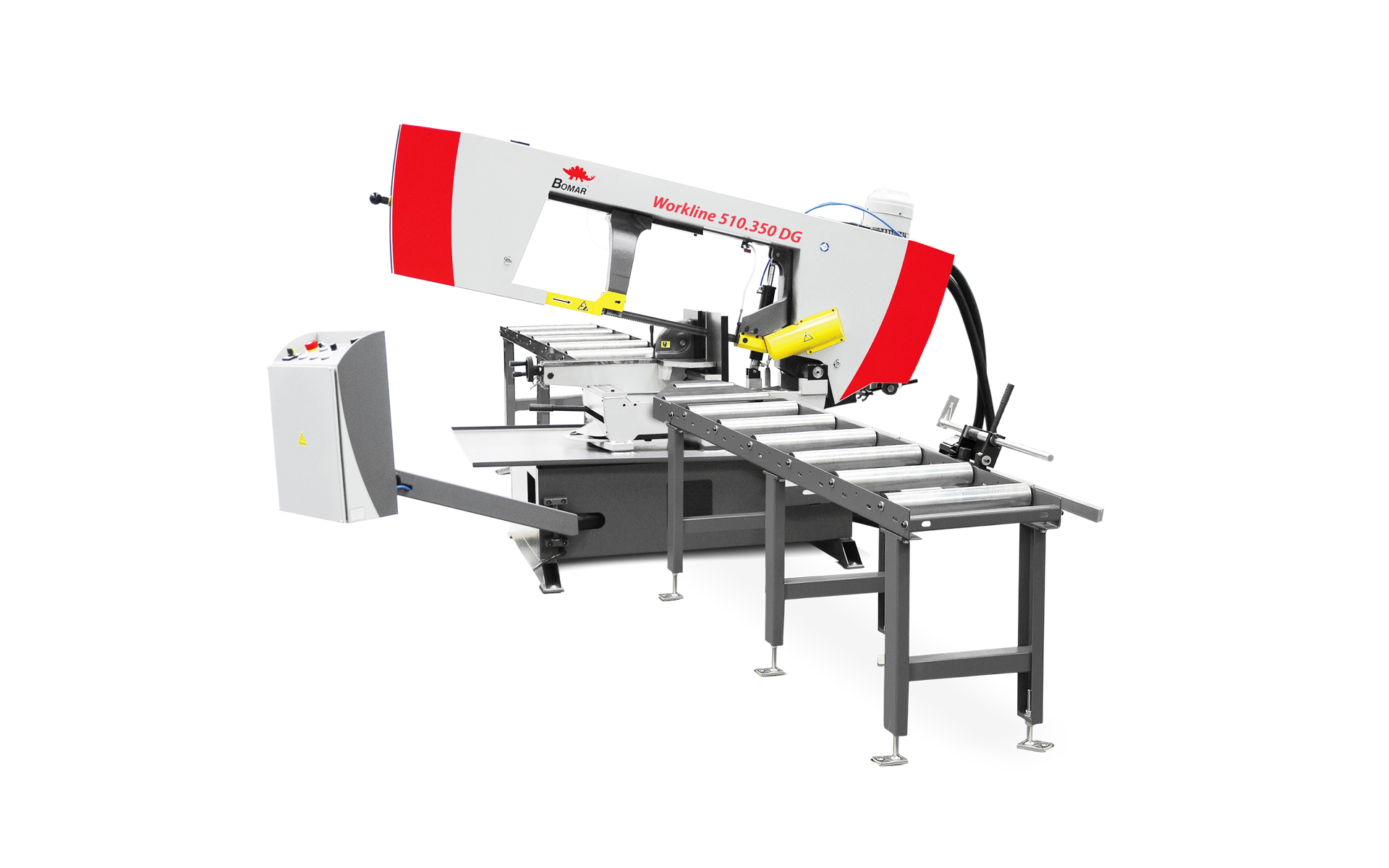

Workline 510.350 DG  – grawitacyjna przecinarka taśmowa jest przeznaczona do dwustronnych cięć ukośnych oraz do cięcia materiału o średnicy do 350 mm.

Urządzenie zapewnia wysoką jakość przy dostępnej cenie. Jej doskonała wydajność cięcia wynika z następujących funkcji: płytka z węglików spiekanych precyzyjnie prowadząca taśmę, konsola obrotowa osadzona na łożyskach ślizgowych, taśma tnąca o wysokości 34 mm, synchronicznie pracująca szczotka, zgarniająca wióry.

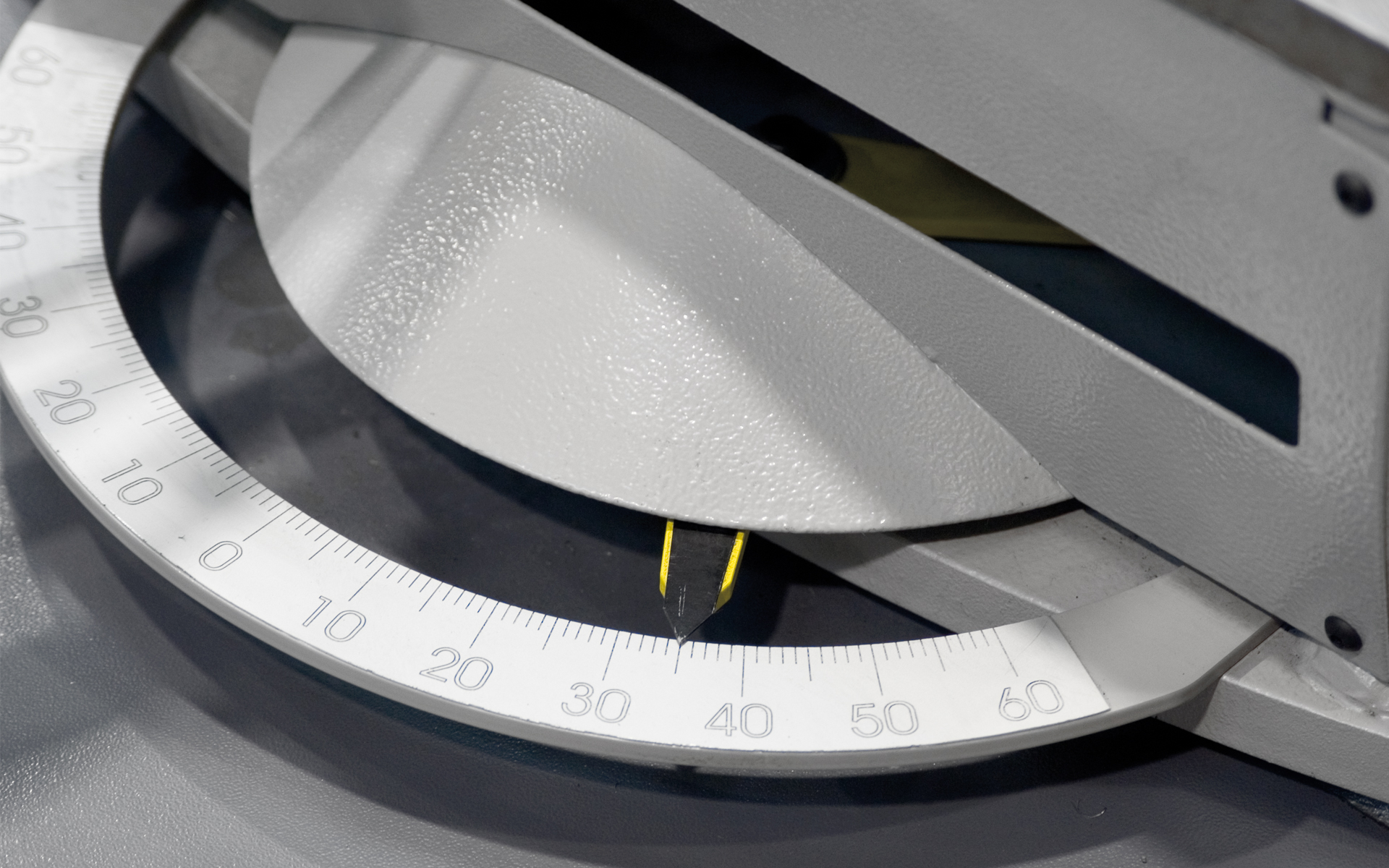

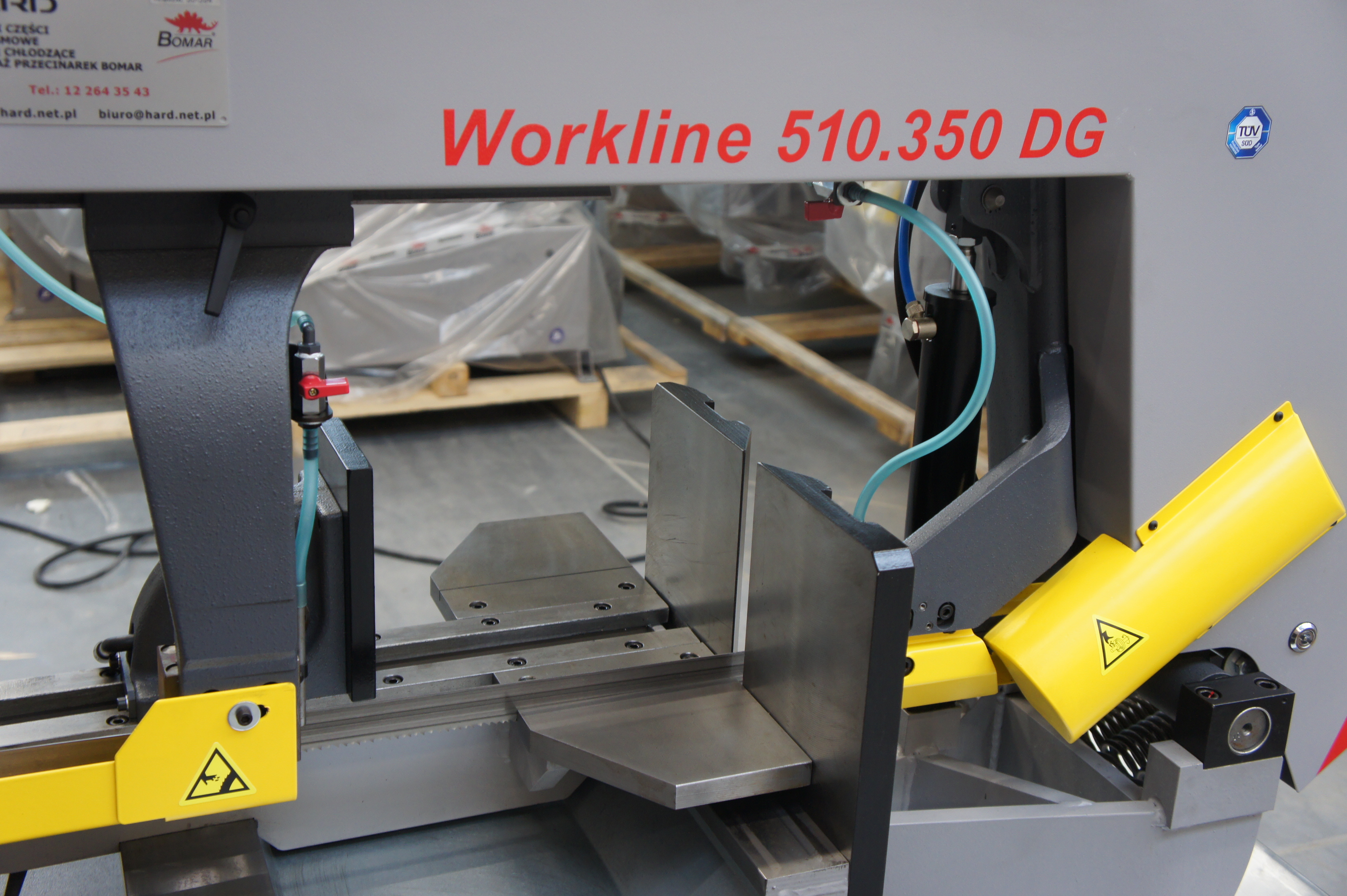

Cykl pracy rozpoczyna się ręcznego podniesienia ramienia konsoli obrotowej do żądanej pozycji i ustawienie kąta dla cięć pod kątem. Dzięki dużemu kątownikowi, który umieszczony jest w obrębie pola widzenia operatora, w łatwy można precyzyjnie ustawić żądany kąt cięcia. Materiał ten jest wkładany i zaciskany. Unowocześnione imadło umożliwia mocowanie materiału w różny sposób.

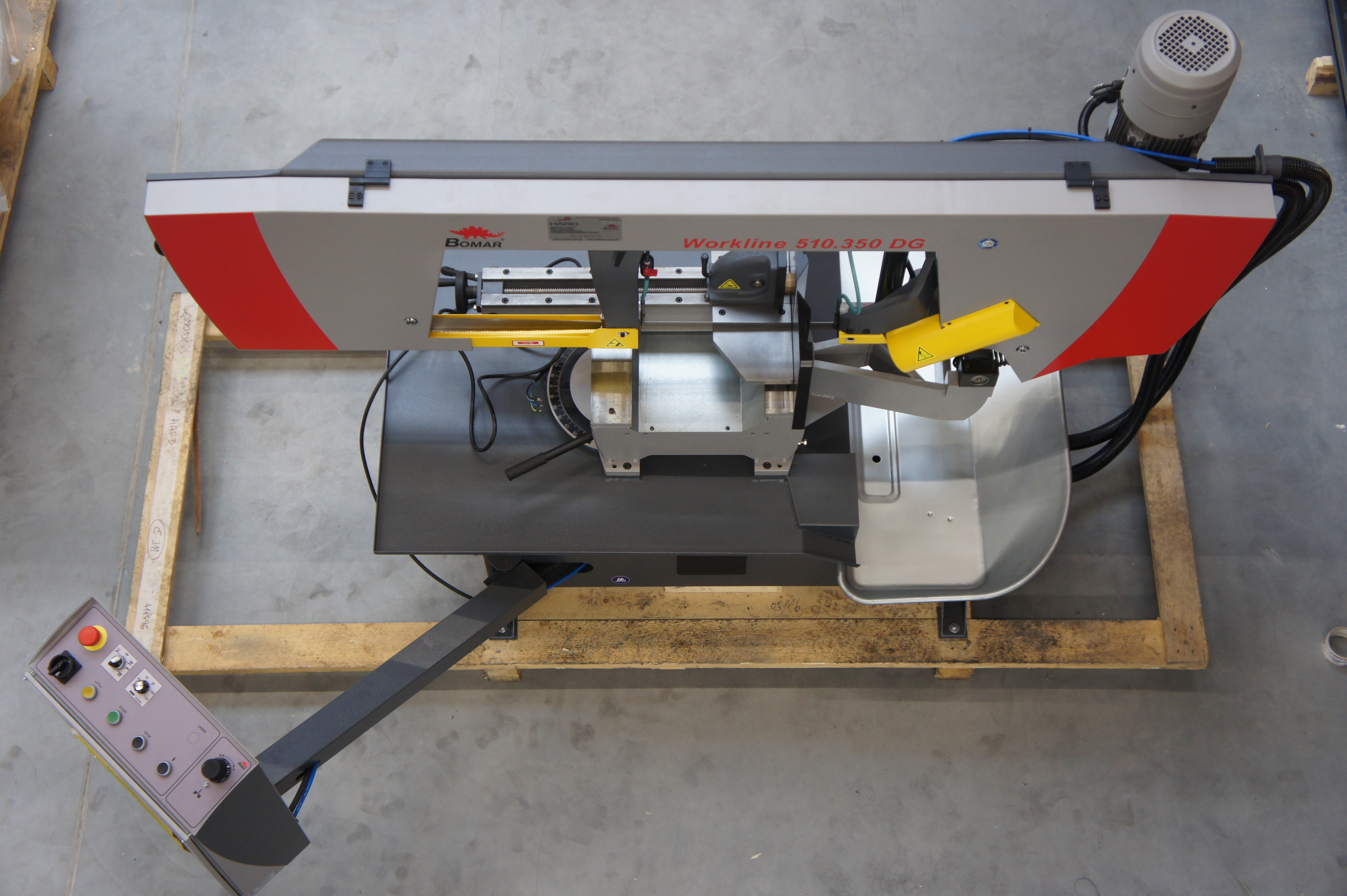

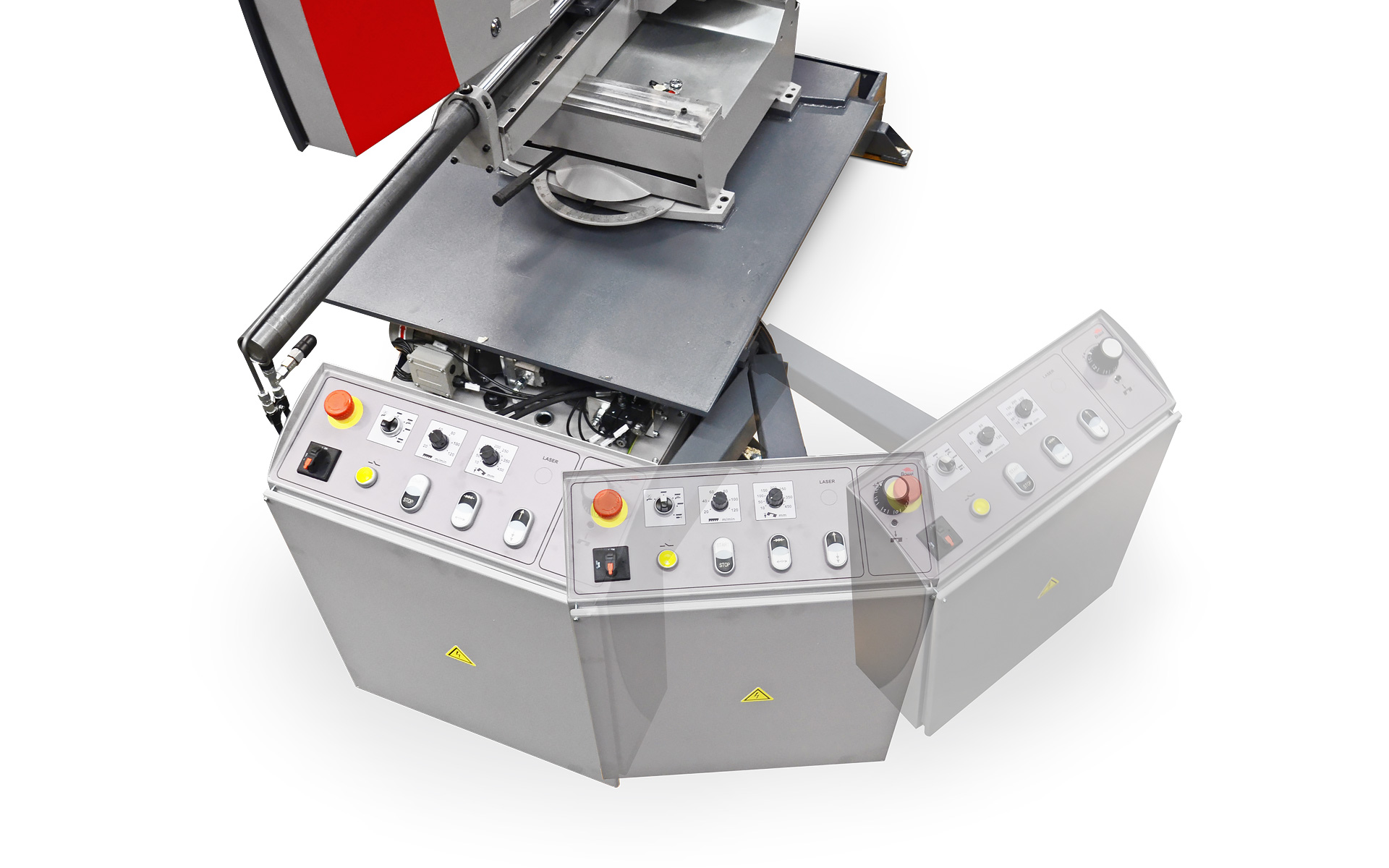

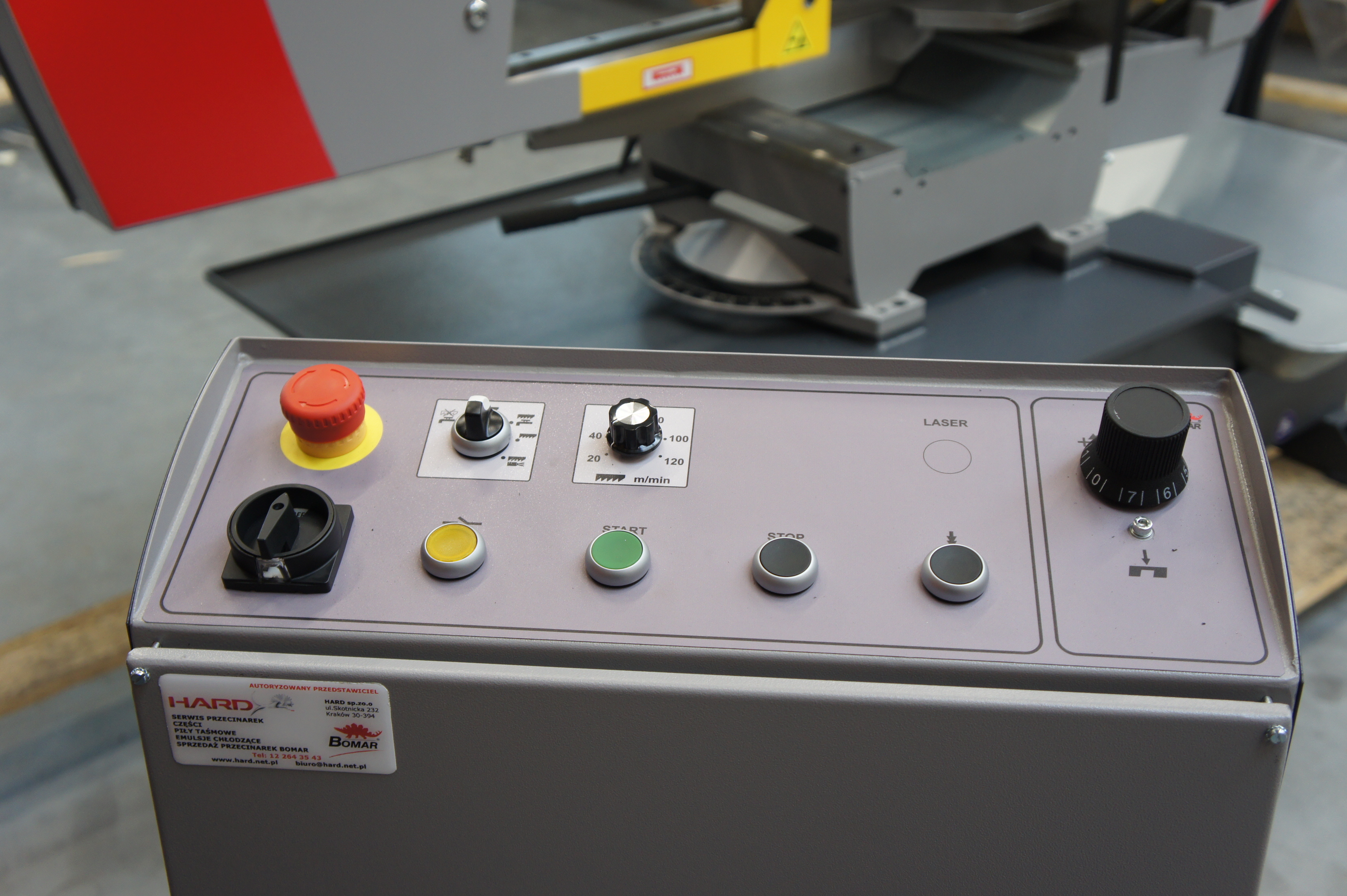

Prędkość przecinarki taśmowej ustawia się na ergonomicznym panelu sterowania, znajdującym się z przodu urządzenia. Podstawowe wyposażenie urządzenia obejmuje konwerter częstotliwości, który umożliwia ustawienie optymalnej prędkości taśmy, w zależności od przetwarzanego materiału, w zakresie 20-120 m/min; funkcja ta zdecydowanie zwiększa zarówno żywotność piły taśmowej jak i wydajność urządzenia. Urządzenie uruchamia się poprzez naciśnięcie przycisku Start, prędkość dosuwu ramienia konsoli obrotowej jest ustawiana za pomocą zaworu przepustowego i następuje wykonanie cięcia. Po zakończeniu cięcia, ramię konsoli obrotowej pozostaje w obniżonej pozycji zaś taśma przecinarki wyłącza się.

Dostępna jest szeroka gama akcesoriów, takich układ chłodzenia i smarowania mgłą olejową (mikronizer), hydrauliczny wskaźnik napięcia taśmy przecinarki lub laserowy wskaźnik linii cięcia.

Urządzenie jest przeznaczone do wycinania profili oraz pełnych materiałów o mniejszych i średnich średnicach w warsztatach, pracujących w systemie jednozmianowym.

  • Duże koła napędowe piły taśmowej

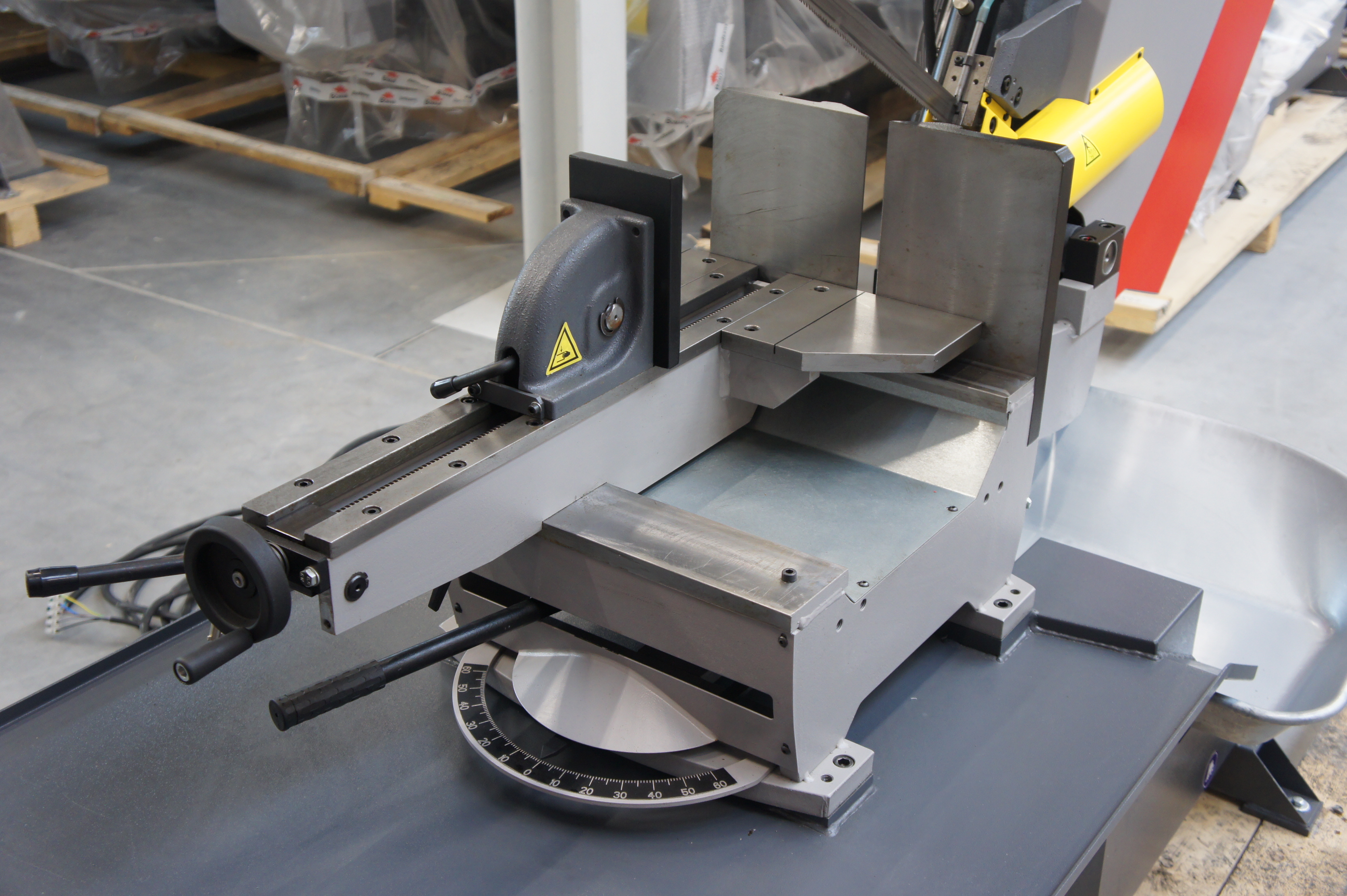

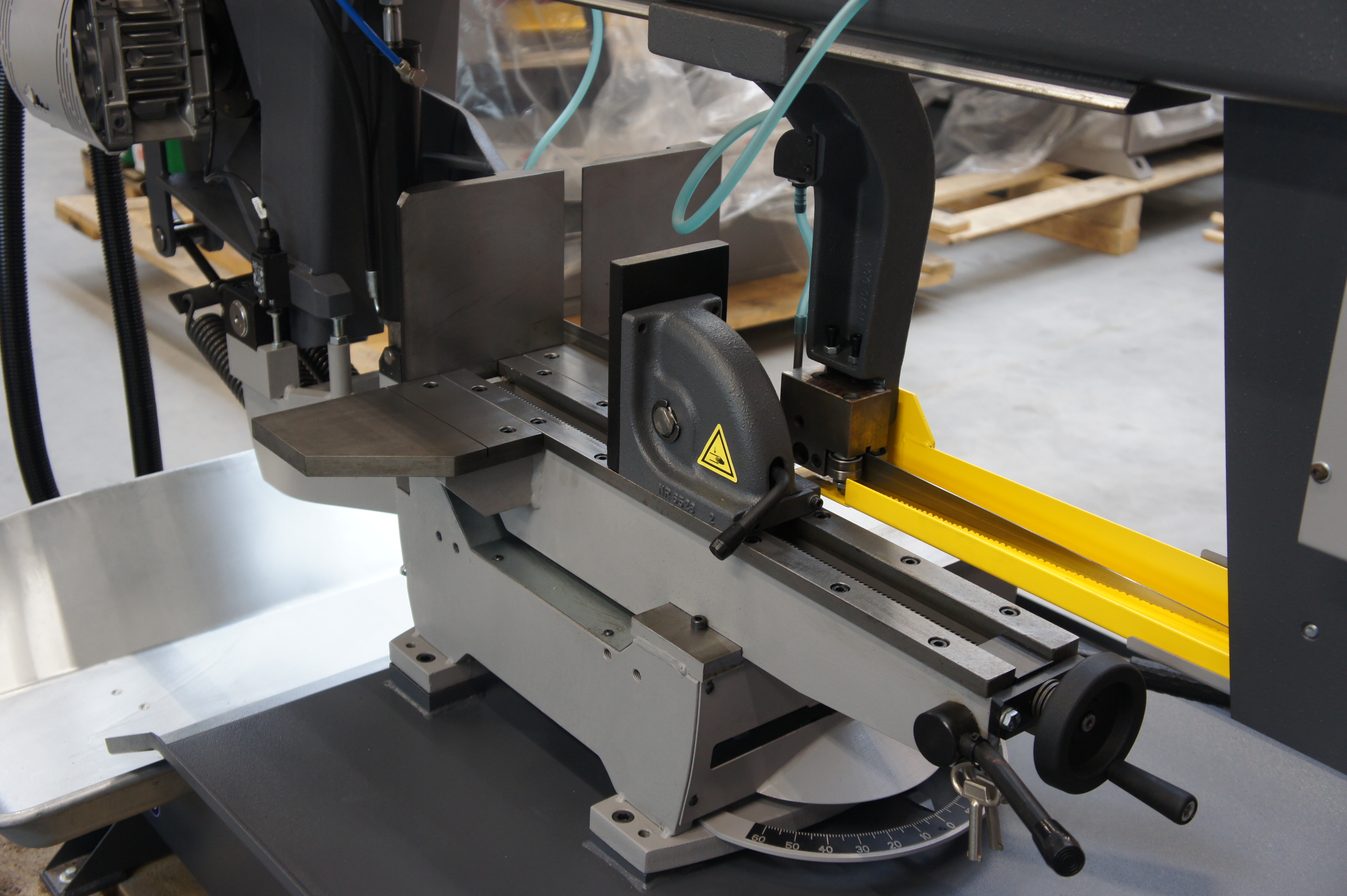

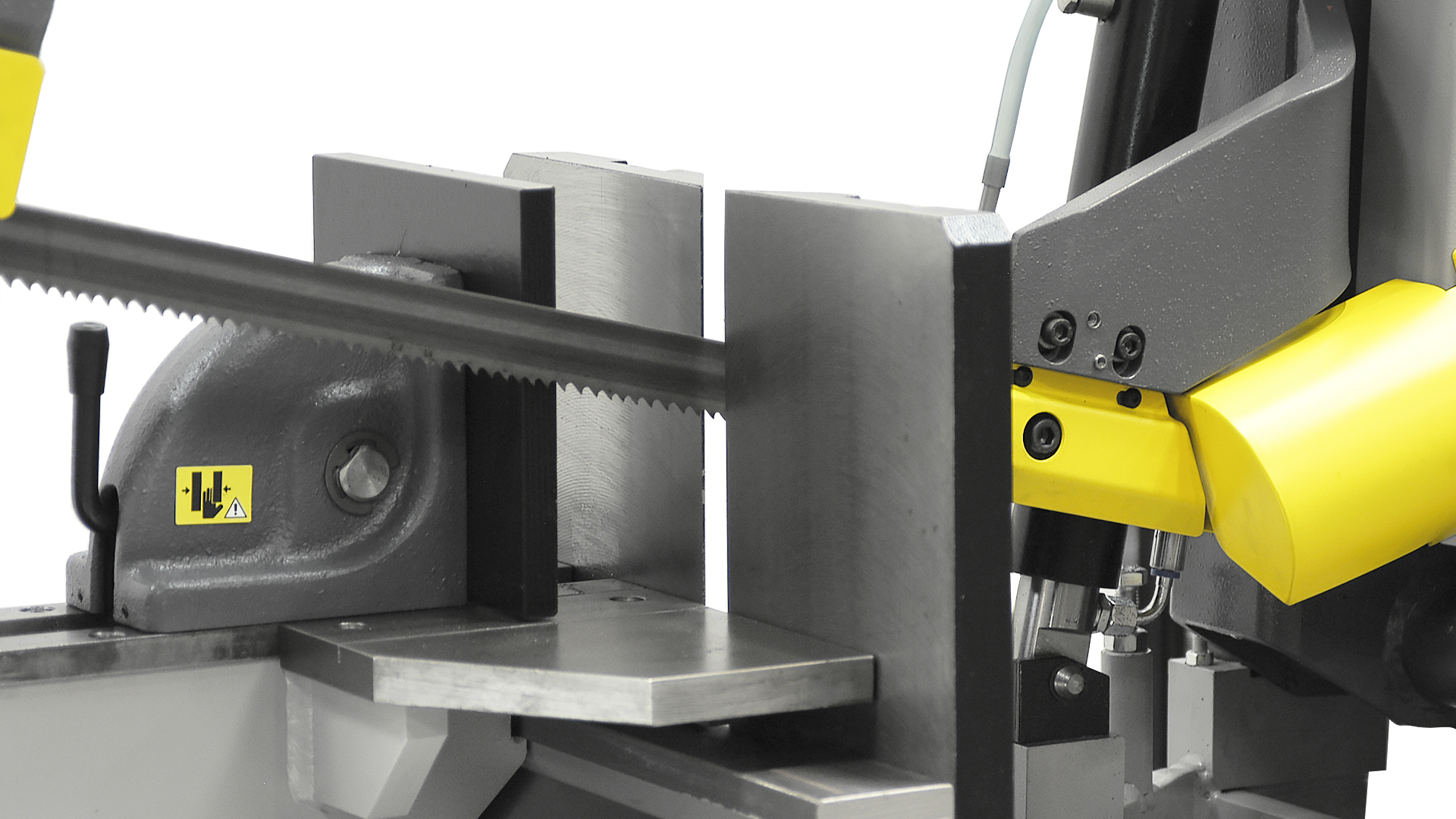

  • Ręczne imadło z systemem QUICK MOVE, umożliwiającym szybkie i łatwe zaciskanie materiału
  • Szybkie i łatwe ustawienie kąta ramienia konsoli obrotowej
  • Dobrze wykonany kątownik, ergonomicznie umieszczony z przodu urządzenia

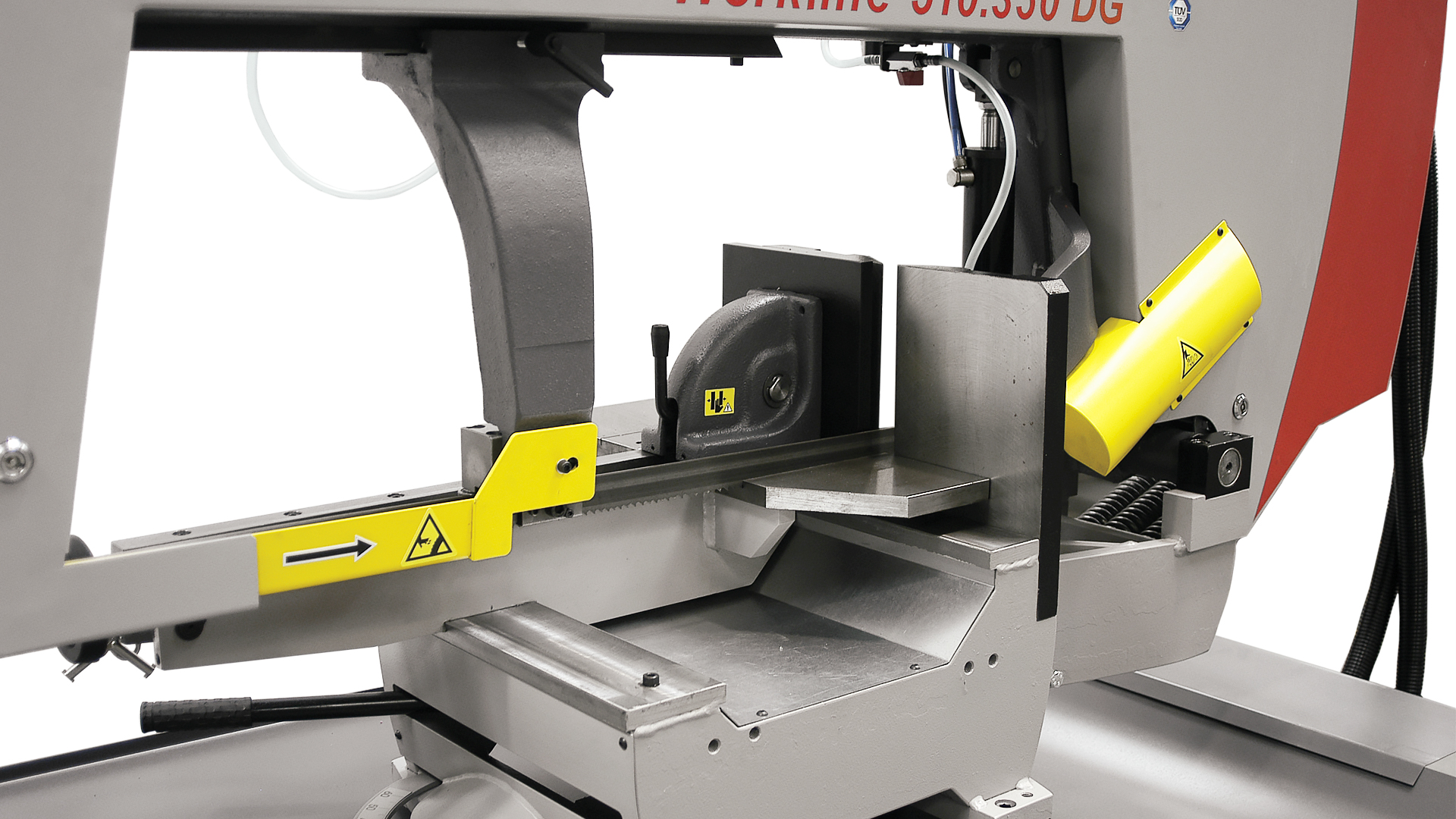

  • Płytka z węglików spiekanych precyzyjnie prowadząca taśmę

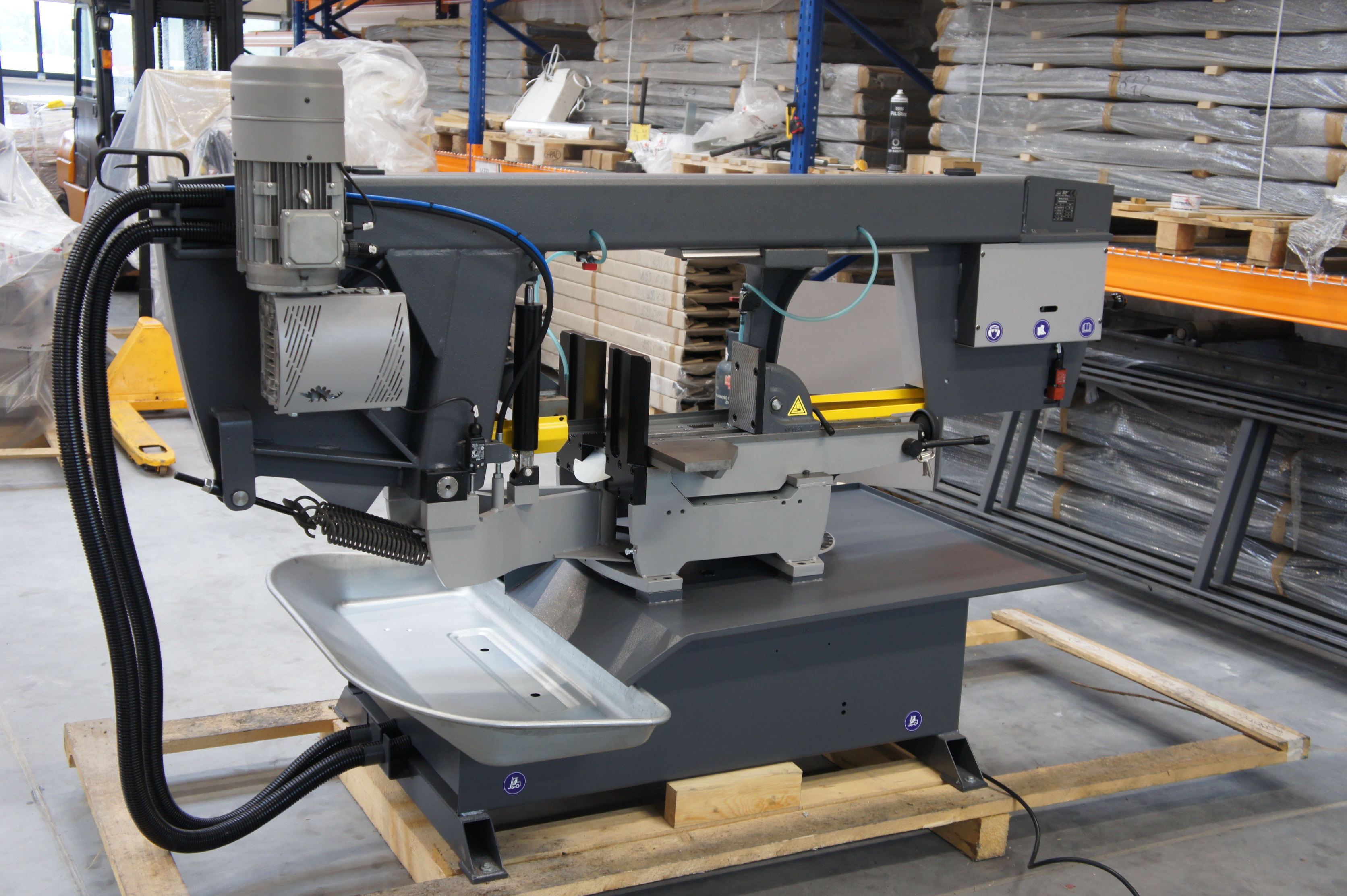

  • Silnik przemysłowy z przekładnią ślimakową
  • Szczotka do czyszczenia taśmy przecinarki
  • Wyjmowany pojemnik na wióry

Wyposażenie standardowe

  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna Instrukcja obsługi w języku polski
  • Deklaracja zgodności CE

Wyposażenie dodatkowe
