Workline 410.280 DG



Dane techniczne

  • Min. średnica cięcia ø5 mm
  • Min.długość materiału w imadle 30 mm
  • Wymiar taśmy tnącej 3800 x 27 x 0,9 mm
  • Moc całkowita 220W
  • Prędkość taśmy 20-120 m/min
  • Moc przyłączeniowa 2,7 kVA
  • Wymiary (sz x dł x wys) 1070 x 2130 x 1440 mm
  • Waga 530 kg
  • Maksymalna średnica cięcia: ø 280
  • Podnoszenie ramienia: Ręczne
  • Opuszczanie ramienia: Płynny posuw (siłownik)
  • Wymiar piły taśmowej: 3800 x 27 x 0,9mm
  • Prędkość taśmy: Płynna regulacja (20 / 120 m/min.)
  • Cięcie pod kątem: Lewo/Prawo 45° – 0° – 45° – 60°
  • Imadło: Ręczne, szybko zaciskowe (mimośród)

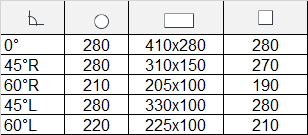

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


280

410 x 280

410 x 280

280 x 280

P 45°

280

310 x 150

260 x 280

270 x 270

L 45°

280

330 x 100

290 x 280

280 x 280

P 60°

210

205 x 100

175 x 280

190 x 190

L 60°

220

225 x 100

170 x 280

210 x 210

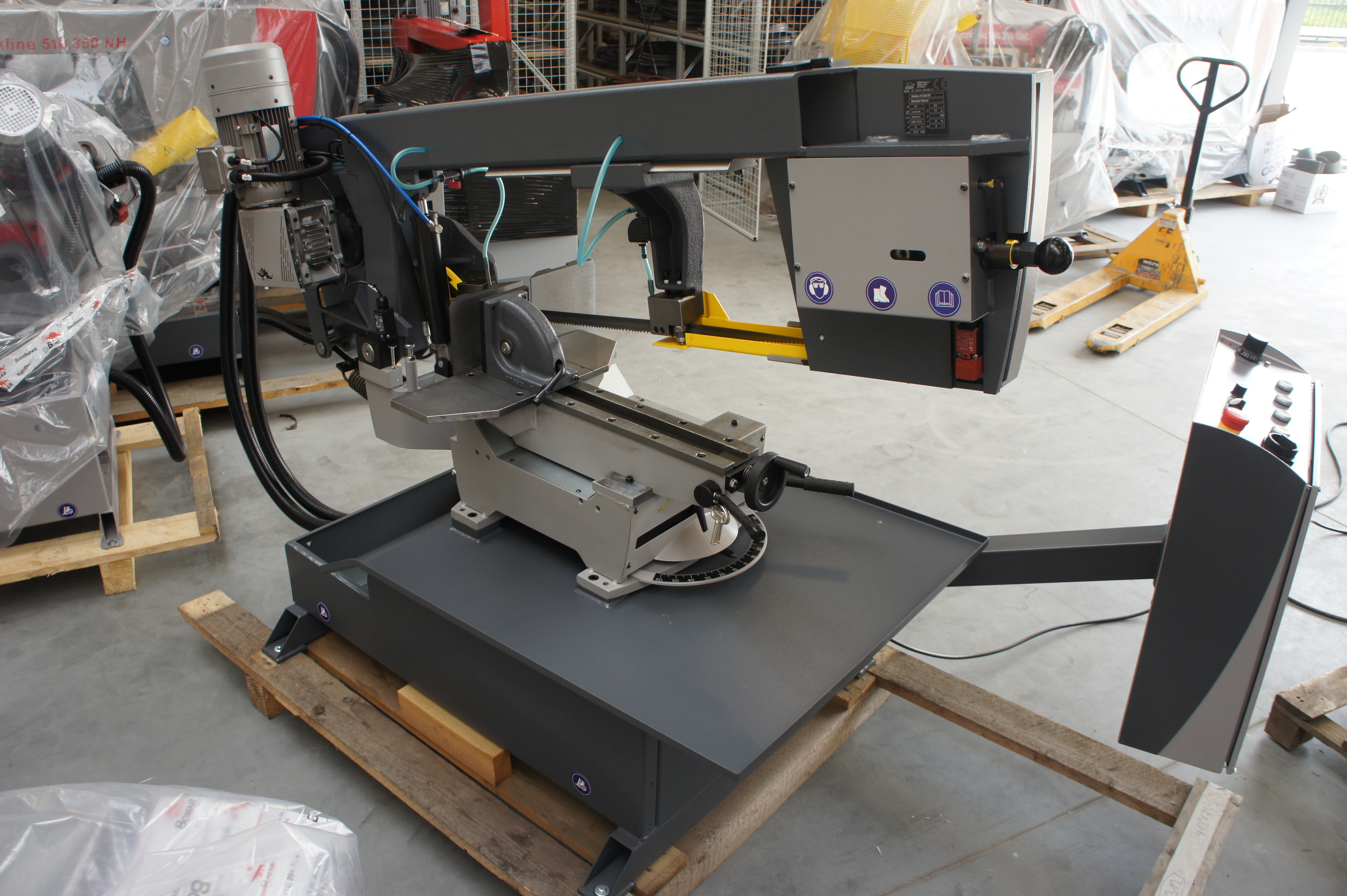

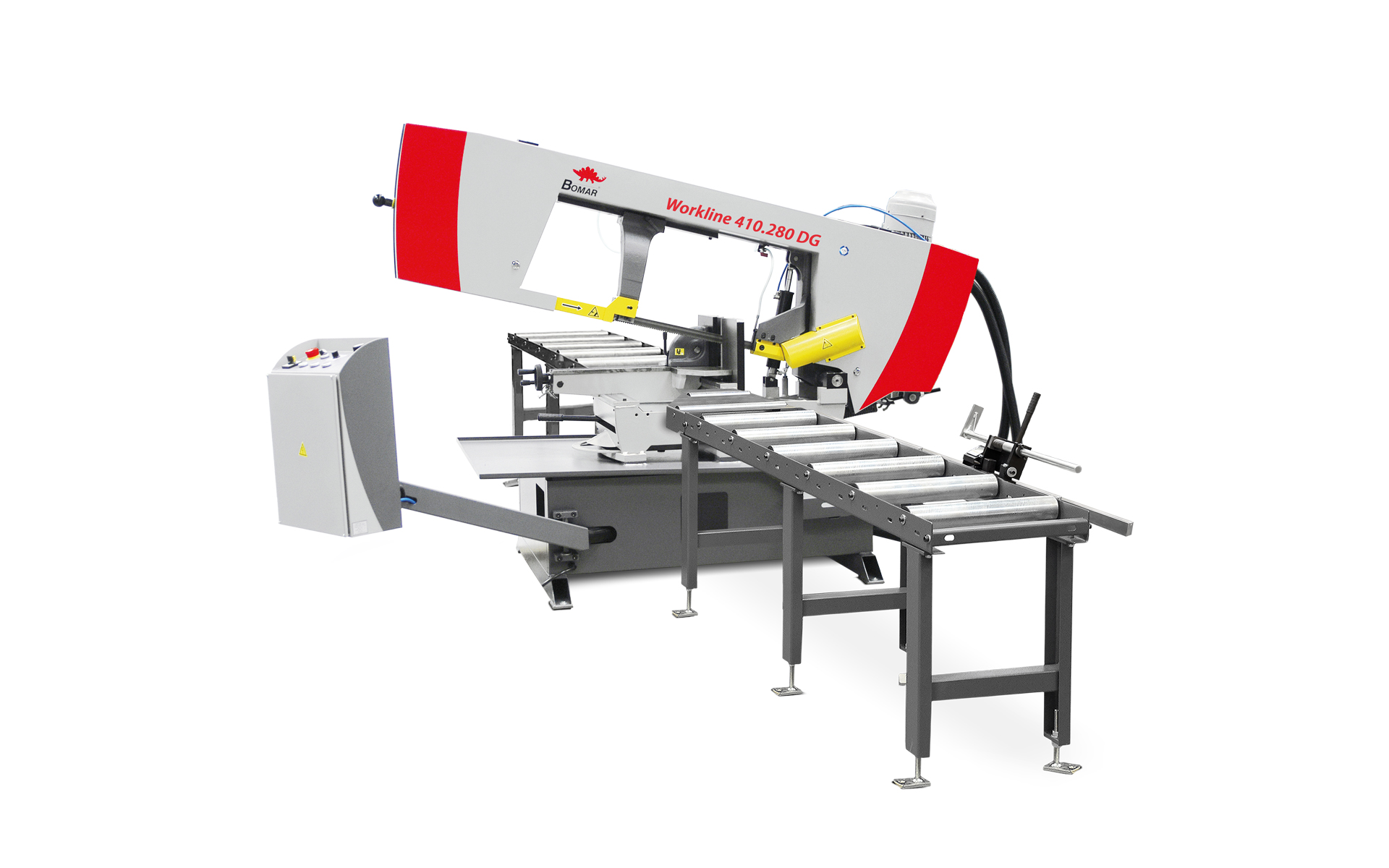

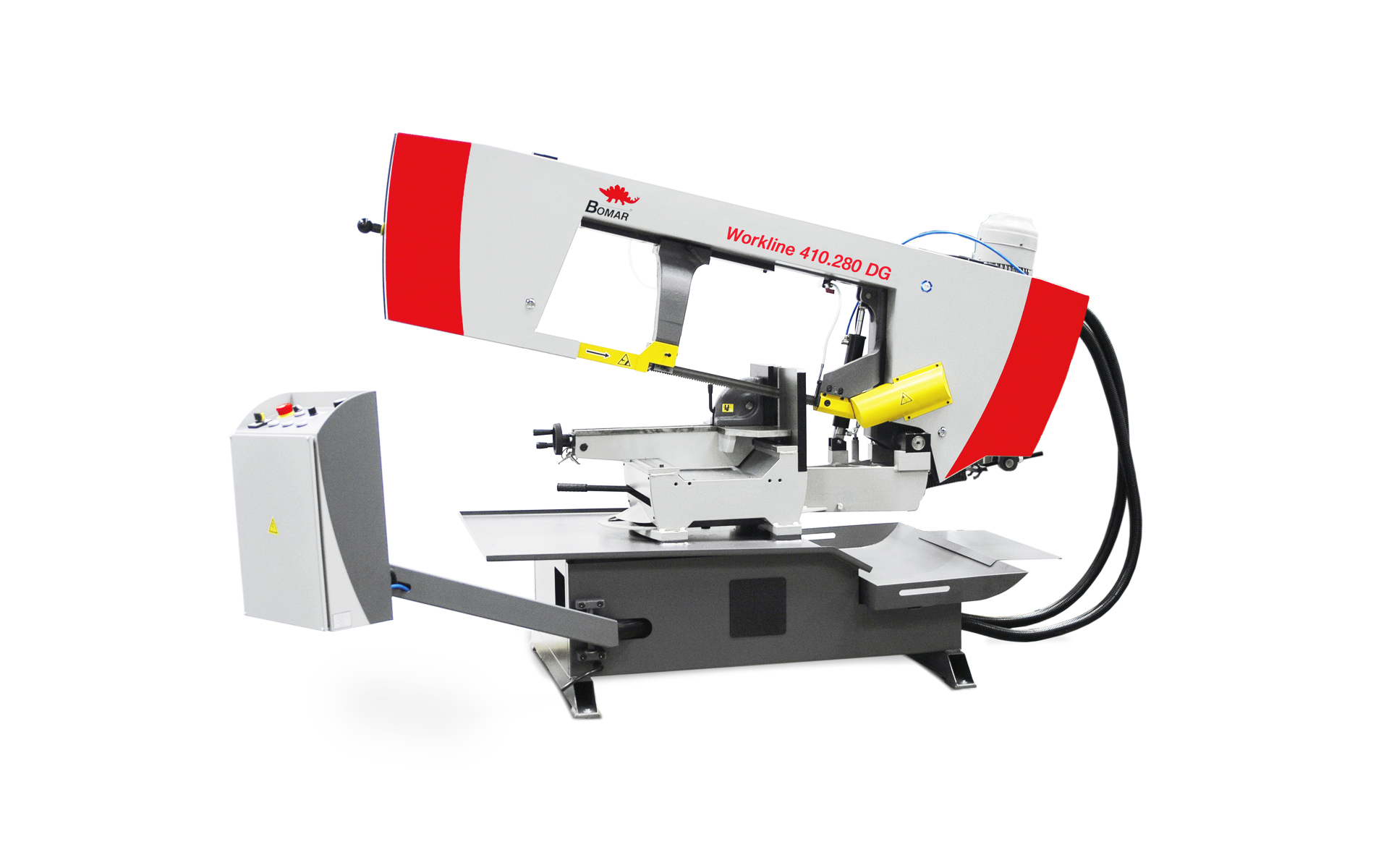

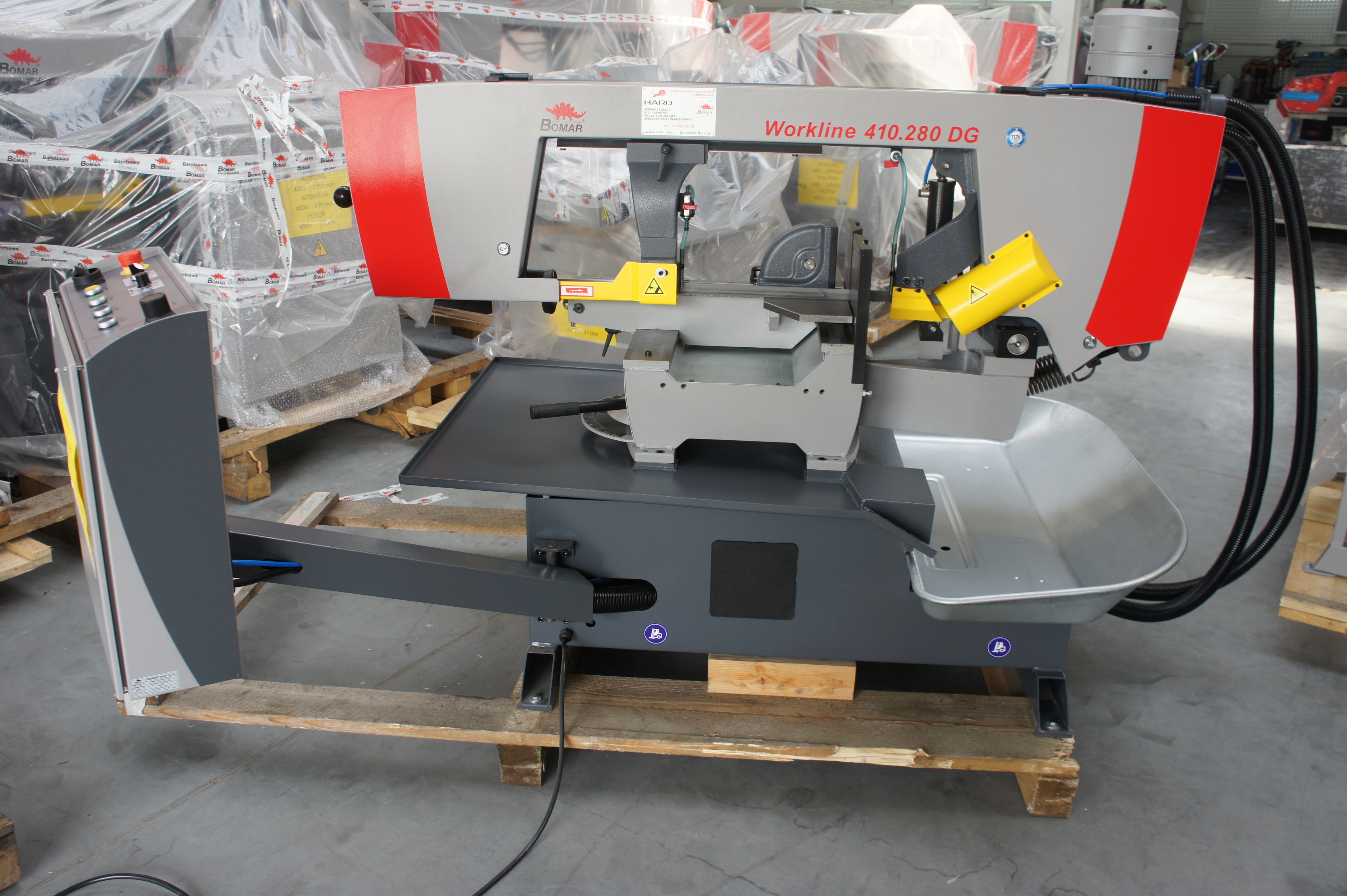

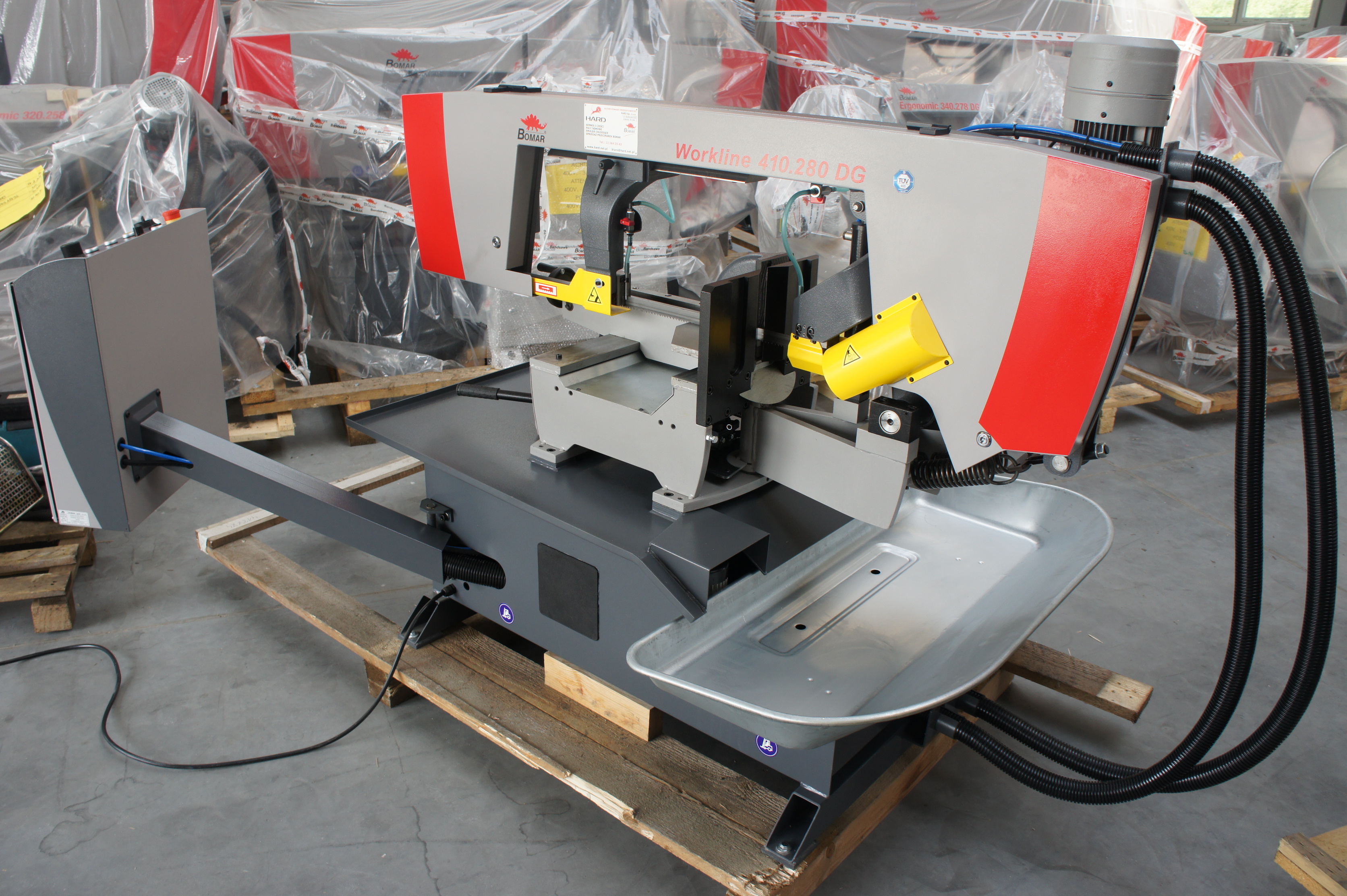

Workline 410.280DG – grawitacyjna przecinarka taśmowa, przeznaczona do jednostronnych cięć ukośnych oraz do cięcia materiału o średnicy do 280 mm, zapewnia wysoką jakość przy dostępnej cenie.

Jej doskonała wydajność cięcia wynika z następujących funkcji: płytka z węglików spiekanych precyzyjnie prowadząca taśmę, konsola obrotowa osadzona na łożyskach ślizgowych, taśma tnąca o wysokości 27 mm, synchronicznie pracująca szczotka, zgarniająca wióry.

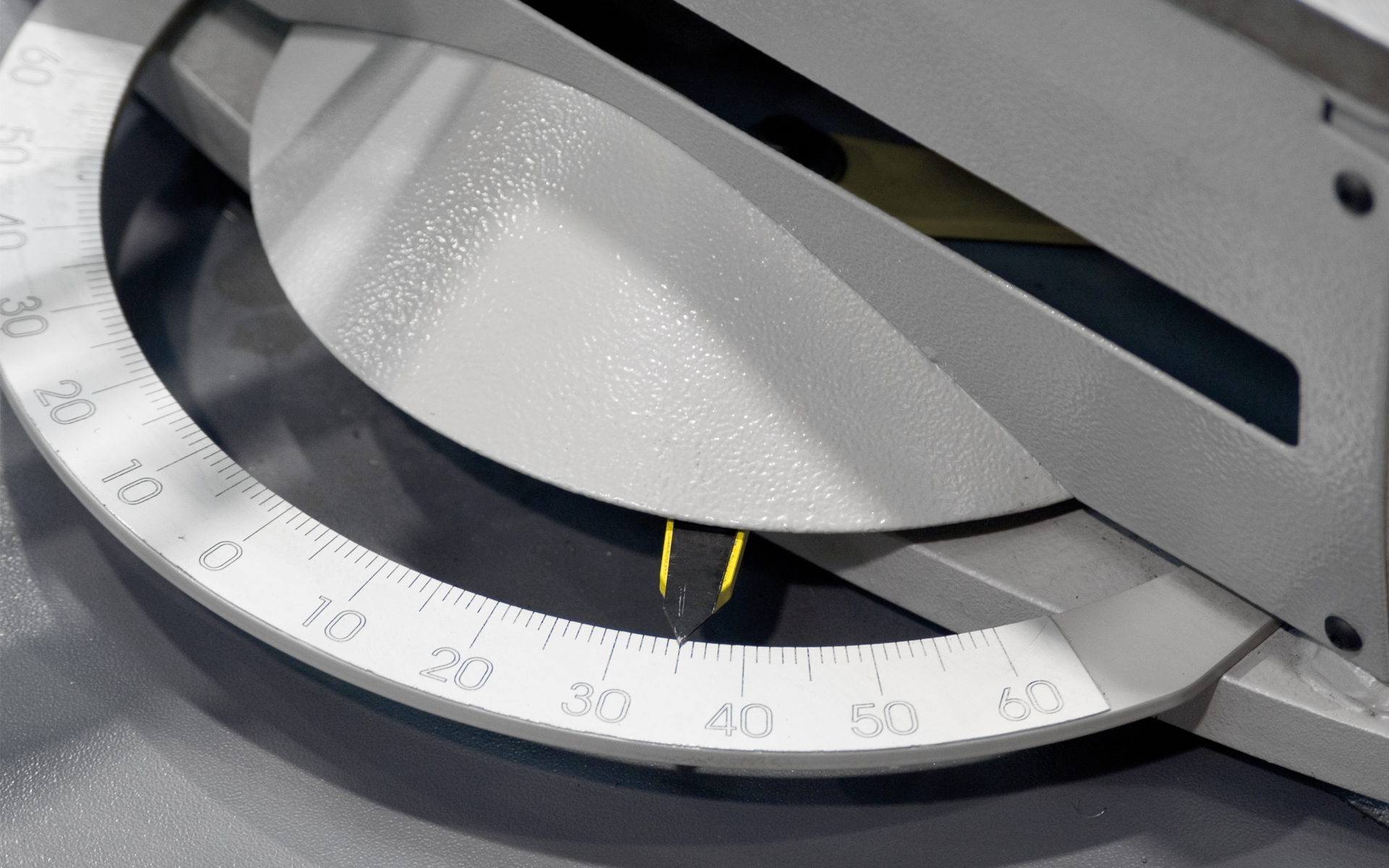

Cykl pracy rozpoczyna się ręcznego podniesienia ramienia konsoli obrotowej do żądanej pozycji i ustawienie kąta dla cięć pod kątem. Dzięki dużemu kątownikowi, który umieszczony jest w obrębie pola widzenia operatora, w łatwy można precyzyjnie ustawić żądany kąt cięcia.

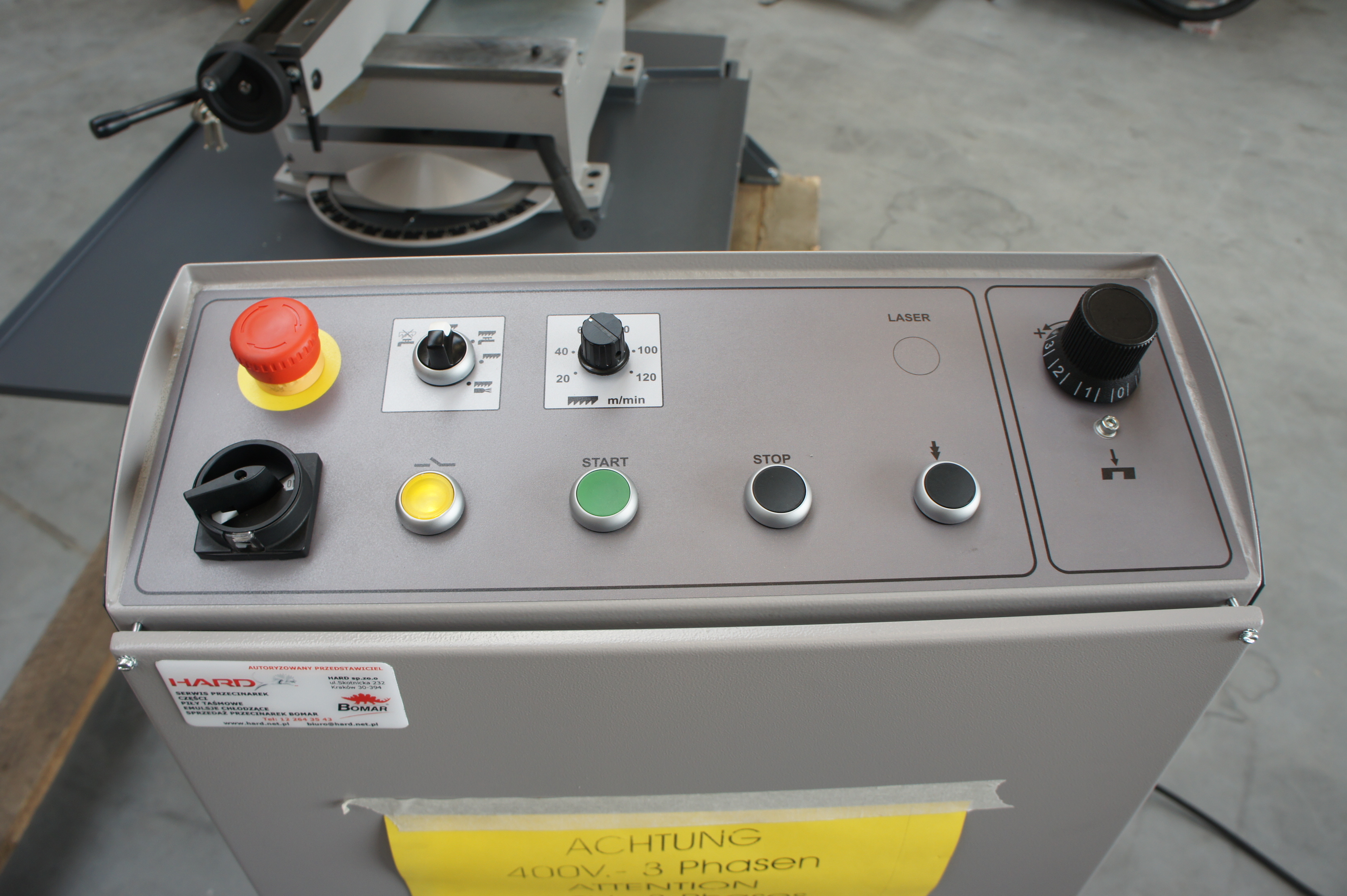

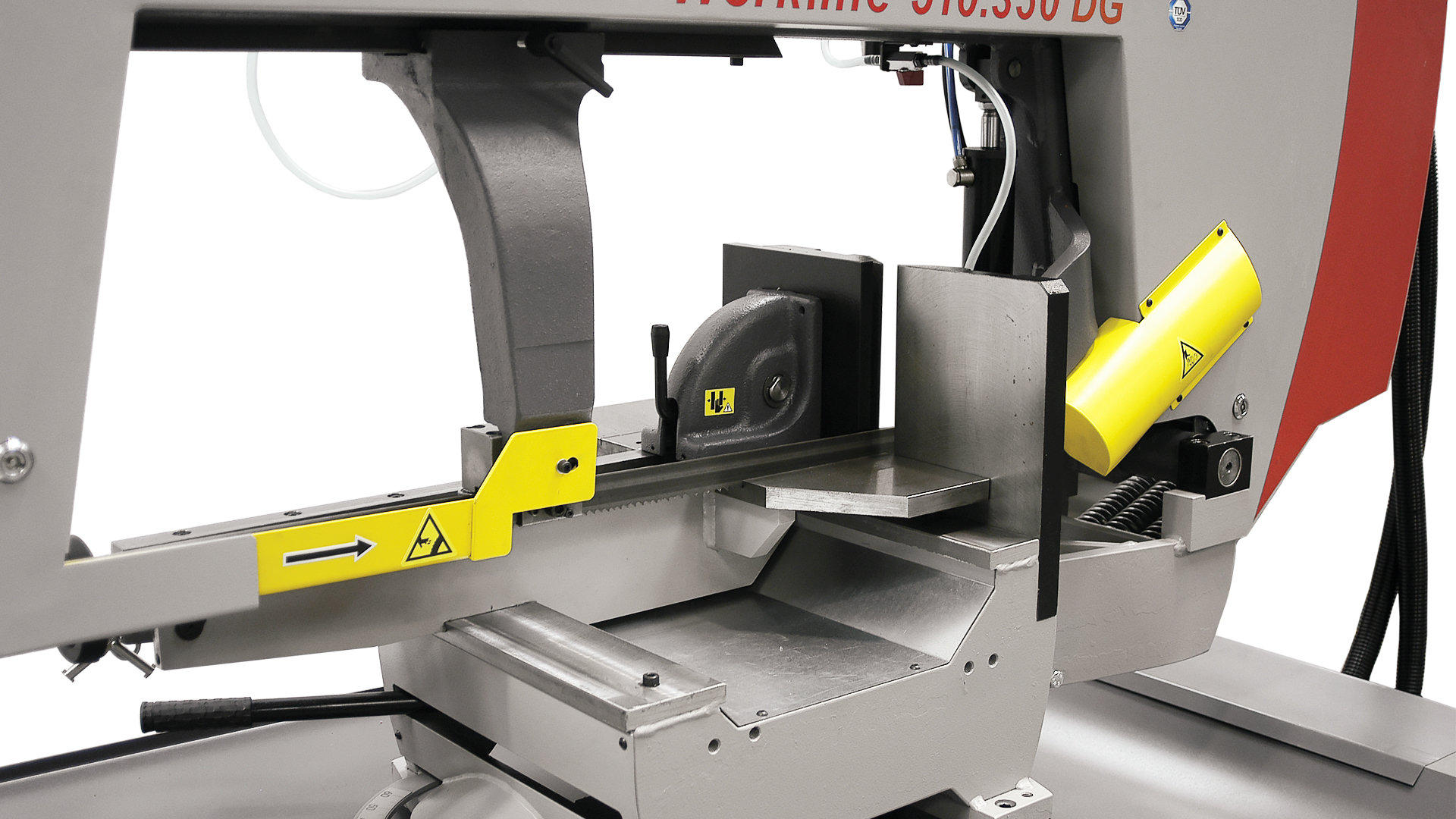

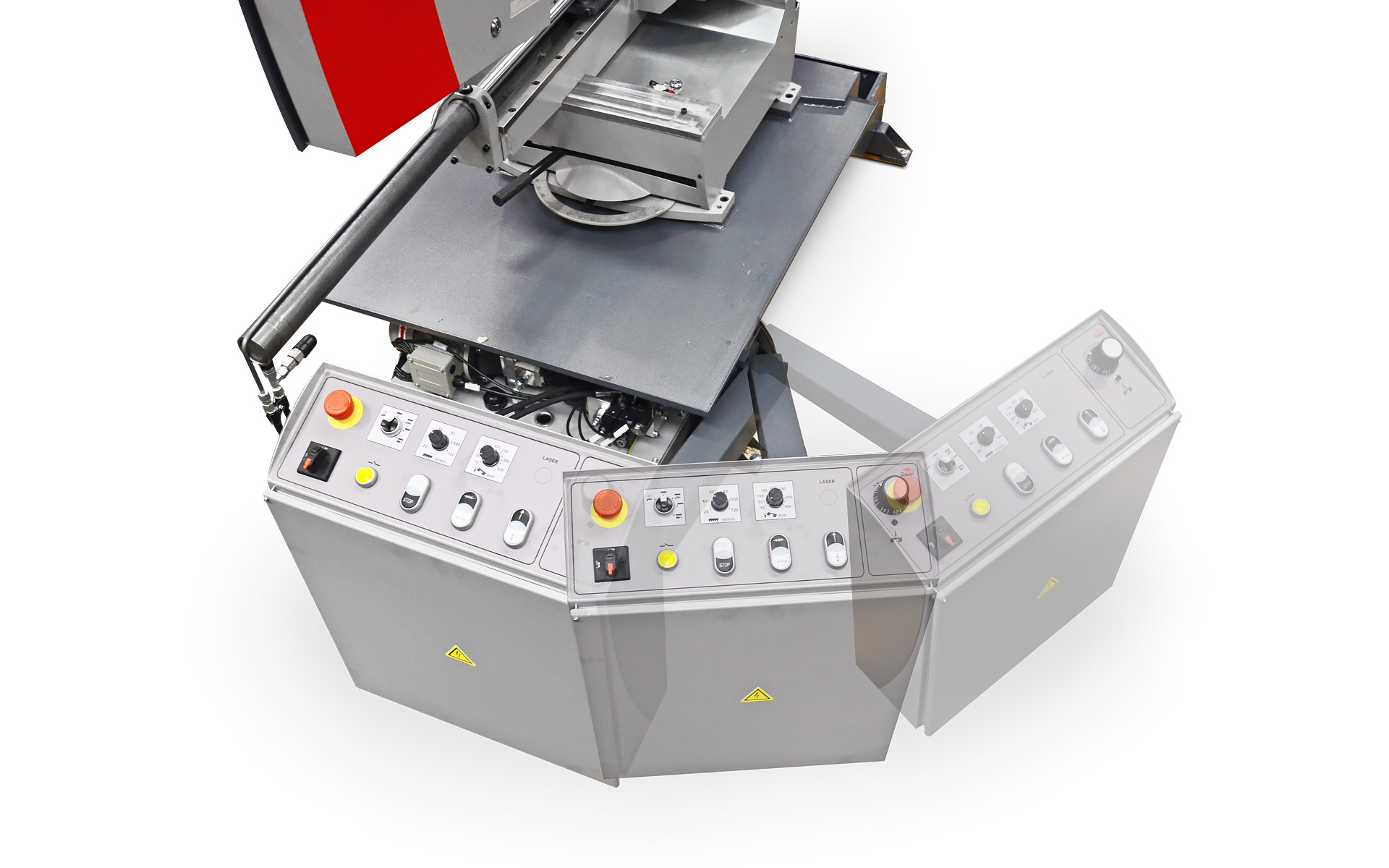

Materiał ten jest wkładany i zaciskany. Unowocześnione imadło umożliwia mocowanie materiału w różny sposób. Prędkość przecinarki taśmowej ustawia się na ergonomicznym panelu sterowania, znajdującym się z przodu urządzenia.

Podstawowe wyposażenie urządzenia obejmuje konwerter częstotliwości, który umożliwia ustawienie optymalnej prędkości taśmy, w zależności od przetwarzanego materiału, w zakresie 20-120 m/min; funkcja ta zdecydowanie zwiększa zarówno żywotność piły taśmowej jak i wydajność urządzenia.

Urządzenie uruchamia się poprzez naciśnięcie przycisku Start, prędkość posuwu ramienia konsoli obrotowej jest ustawiana za pomocą zaworu przepustowego i następuje wykonanie cięcia. Po zakończeniu cięcia, ramię konsoli obrotowej pozostaje w obniżonej pozycji zaś taśma przecinarki wyłącza się.

Urządzenie jest przeznaczone do wycinania profili oraz pełnych materiałów o mniejszych średnicach w warsztatach, pracujących w systemie jednozmianowym.

  • Duże koła napędowe piły taśmowej

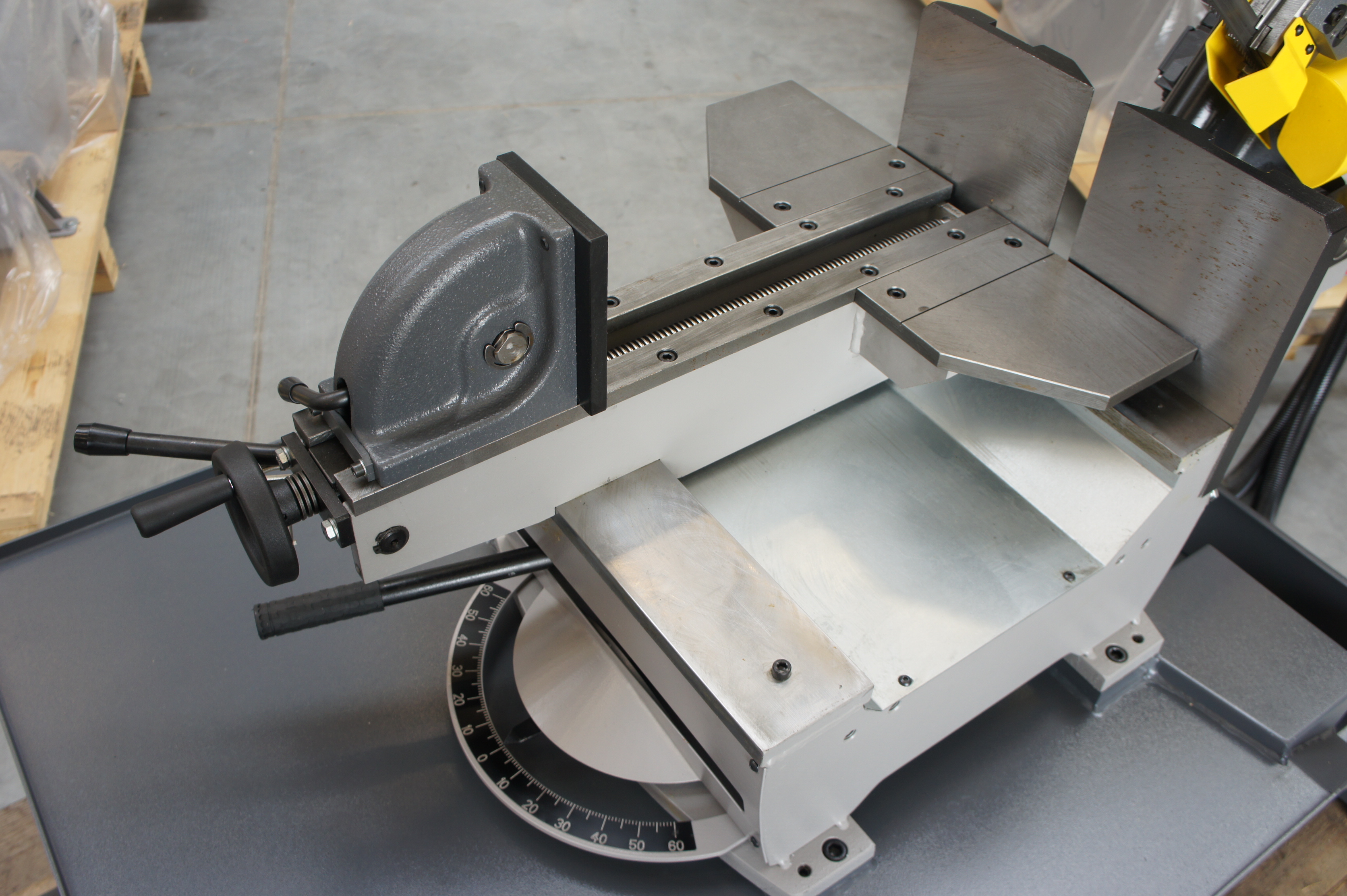

  • Ręczne imadło z systemem QUICK MOVE, umożliwiającym szybkie i łatwe zaciskanie materiału
  • Szybkie i łatwe ustawienie kąta ramienia konsoli obrotowej
  • Dobrze wykonany kątownik, ergonomicznie umieszczony z przodu urządzenia

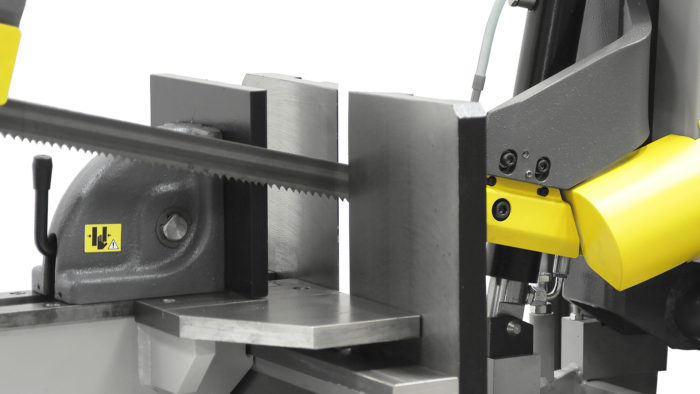

  • Płytka z węglików spiekanych precyzyjnie prowadząca taśmę
  • Silnik przemysłowy z przekładnią ślimakową
  • Szczotka do czyszczenia taśmy przecinarki
  • Wyjmowany pojemnik na wióry

Wyposażenie standardowe

  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polski
  • Deklaracja zgodności CE

Wyposażenie dodatkowe
