Transverse 615.340 DGS



Dane techniczne

  • Min. średnica cięcia ø10 mm
  • Min.długość materiału w imadle 30 mm
  • Odległość podstawy imadła od podłoża 720 mm
  • Wymiar taśmy tnącej 5360 x 34 x 1,1 mm
  • Prędkość taśmy 20-120 m/min
  • Moc przyłączeniowa 6,8 kVA
  • Wymiary (sz x dł x wys) 3000 x 1400 x 2200 mm
  • Waga 2200 kg



  • Maksymalna średnica cięcia: ø 500
  • Podnoszenie ramienia: Hudrauliczne
  • Opuszczanie ramienia: Hudrauliczne
  • Wymiar piły taśmowej: 5360 x 34 x 1,1 mm
  • Prędkość taśmy: Płynna regulacja (20 / 120 m/min.)
  • Cięcie pod kątem: Lewo/Prawo 60°-45° – 0° – 45° – 60°
  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


340

615 x 340

340 x 615

340 x 340

P 45°

340

400 x 340

340 x 400

340 x 340

L 45°

260

400 x 340

340 x 400

340 x 340

P 60°

210

340 x 260

260 x 340

260 x 260

L 60°

220

340 x 260

260 x 340

260 x 260

Transverse/Construction 615.340 DGS   –  seria ta została opracowana dla bezwarunkowej Wydajności obróbki i wykorzystania zespołów tnących wyposażonych w SPIEK WĘGLOWY.

Nowoczesna, bezpieczna konstrukcja oraz zastosowanie polimerobetonu do tłumienia drgań to tylko niektóre z parametrów tej serii. Oprócz najwyższej wydajności obróbki, piła seryjnie ma różne możliwości dla poszczególnych sposobów elementów mocujących.

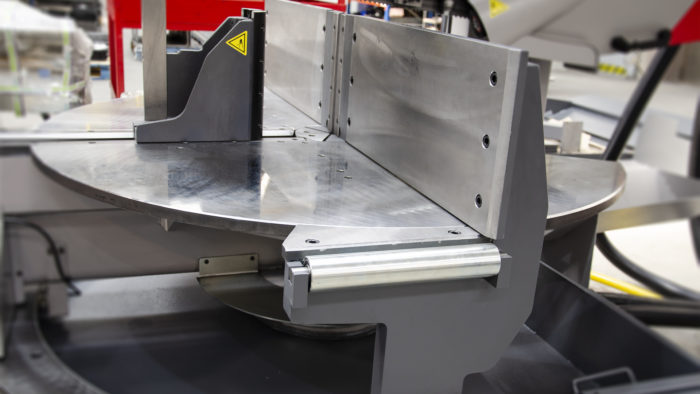

Hydrauliczna sterowana półautomatyczna przecinarka taśmowa z płynnym posuwem ramienia regulowanym hydraulicznie i systemem kontroli szybkości cięcia ADFR. Hydrauliczne obrotowe imadło z nastawą kąta cięcia. Cięcie pod kątem w prawo do 60°w lewo do 60°.

System ADFR reguluje w czasie rzeczywistym zależność między siłą nacisku i prędkością taśmy.

Czujniki rejestrują aktualne obciążenie taśmy i jej prędkość regulowana zależnie od kształtu materiału . Przy dużych przekrojach wzrasta obciążenie taśmy i długość .

Jeśli nie zmniejszy się prędkość taśmy ,drastycznie spada jej żywotność .

  • Duże koła napędowe piły taśmowej
  • Szybkie i łatwe ustawienie kąta ramienia konsoli obrotowej

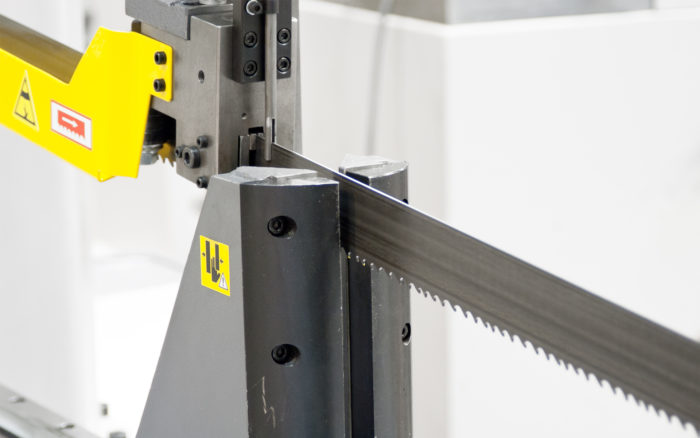

  • Płytka z węglików spiekanych precyzyjnie prowadząca taśmę
  • Silnik przemysłowy z przekładnią ślimakową
  • Szczotka do czyszczenia taśmy przecinarki

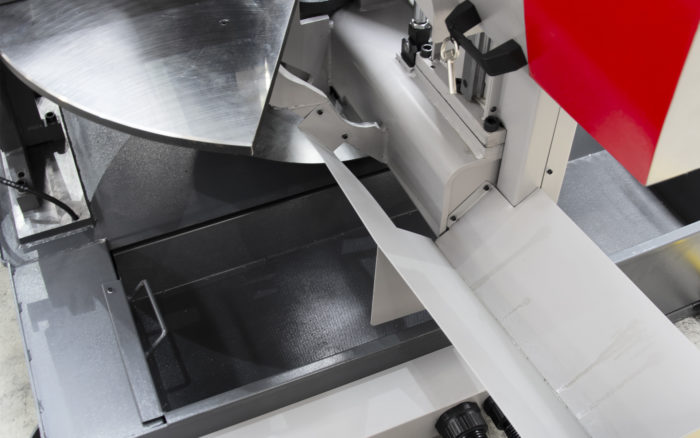

  • Wyjmowany pojemnik na wióry

Wyposażenie standardowe

  • Dwukolumnowa konstrukcja stalowa
  • Piła jest osadzony na wstępnie naprężonych prowadnicach liniowych
  • Dwustronny obrotowy ramię z kątem cięcia w zasięgu -60 ° w lewo i +60 ° w prawo
  • Cyfrowy wskaźnik kąta obrotowego ramienia

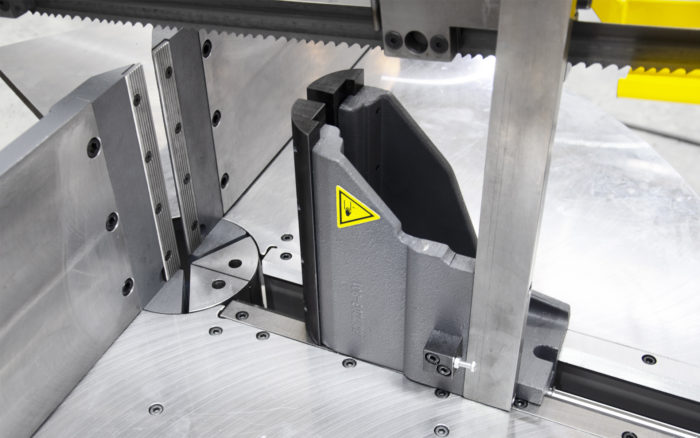

  • Hydrauliczne PEŁNOSKOKOWE imadło zaciskowe
  • Automatyczna regulacja kąta z panelu sterowania
  • Płynna regulacja prędkości piły taśmowej
  • Bardzo precyzyjne cięcie za pomocą płytek z węglika spiekanego , wysokiej jakości.
  • Automatyczna kontrola ciśnienia piły taśmowej do głębokości w zależności od odporności ciętego materiałuAutomatyczne wyłączanie urządzenia ze względu na nie naciągnięta lub uszkodzoną piłę
    taśmową
  • Elektroniczna regulacja pił napinania i łamania
  • Cyfrowe ograniczenie wysokości i podnoszenia ramienia
  • Kompletny system chłodzenia włączone do podstawy maszyny
  • Mocny i niezawodny napęd piły taśmowej silnik 5,5 kW

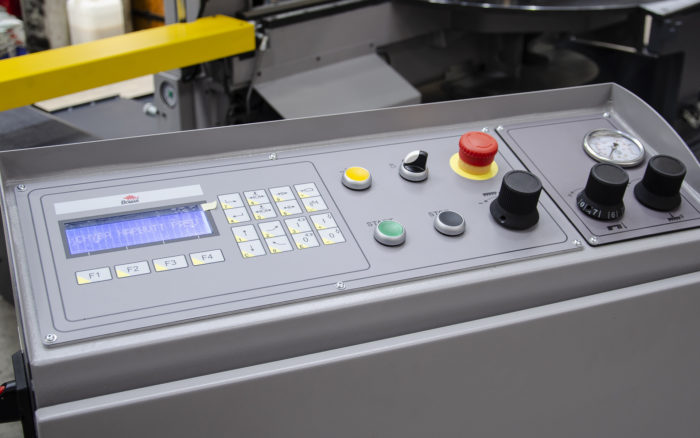

  • Up-to-date sterowania z wyświetlaczem tekstowym i klawiatura foliowa
  • Swobodne pozycjonowanie panel sterowania
  • Informacja w sprawie stanu i procesu cyklu półautomatycznym są wyświetlane na wyświetlaczu LCD w formie dialogów.
  • Duży agregat hydrauliczny

Wyposażenie dodatkowe
