Ergonomic 310.250 ACNC



Dane techniczne

  • Min. średnica cięcia ø 5 mm
  • Min.długość materiału w imadle 80 mm
  • Odległość podstawy imadła od podłoża 760 mm
  • Wymiar taśmy tnącej 2910 x 27 x 0,9mm
  • Moc całkowita 1,5 kW
  • Prędkość taśmy 2 prędkości (40 / 80 m/min.)
  • Moc przyłączeniowa 3,9 kVA
  • Wymiary (sz x dł x wys) 1760 x 17240 x 1600 mm
  • Waga 780 kg



  •  Maksymalna średnica cięcia: ø 250
  •  Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 2910 x 27 x 0,9mm
  • Prędkość taśmy: 2 prędkości (40 / 80 m/min.)
  • Cięcie pod kątem: 0°
  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


250

310 x 230

230 x 310

240 x 240

P 45°









L 45°





P 60°









L 60°

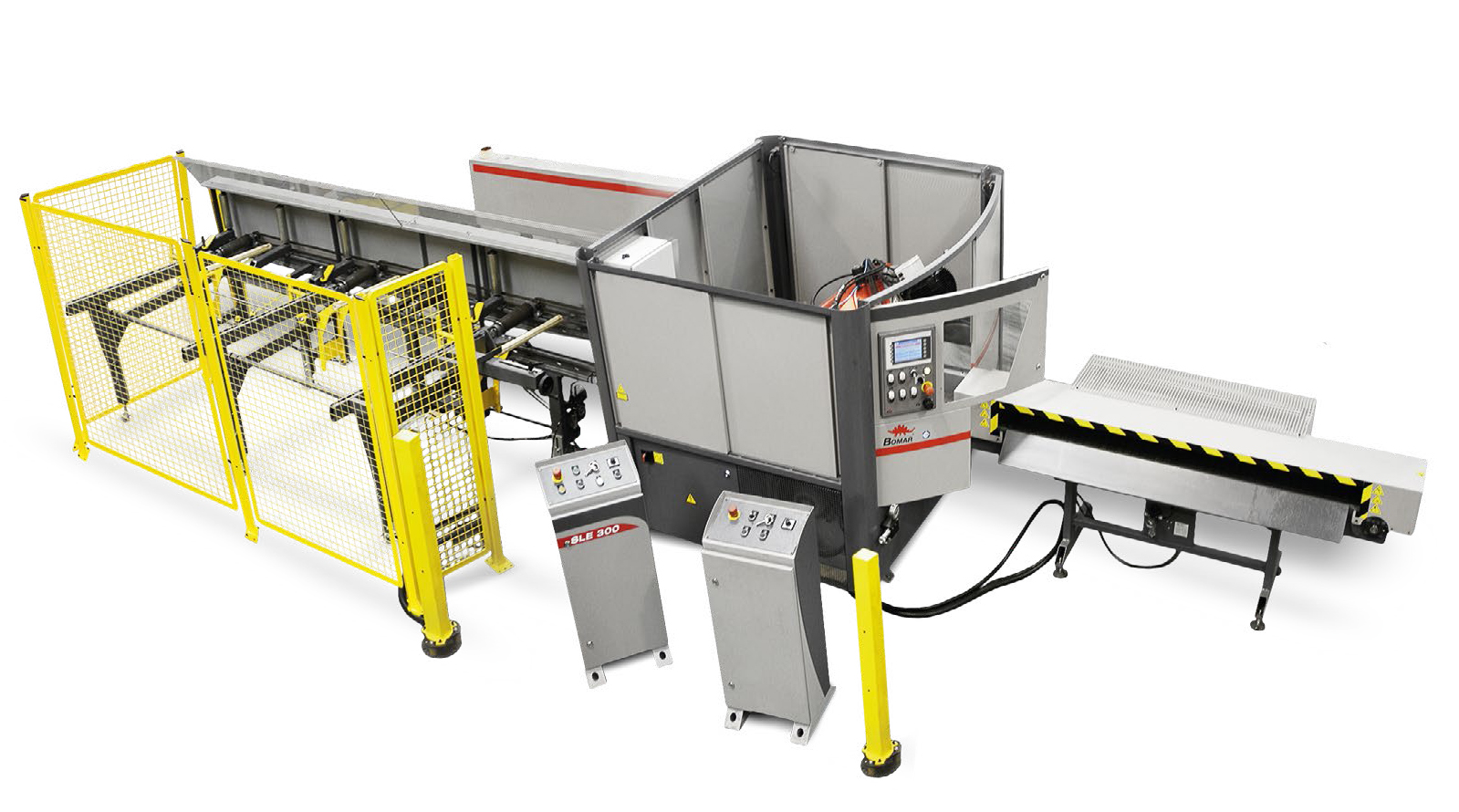

Ergonomic 310.250 ACNC – Automatyczna piła taśmowa sterowana numerycznie.

Pełny cykl roboczy jest realizowany po zaprogramowaniu długości i liczby elementów, które mają być poddane obróbce. Mocowanie materiału oraz opuszczanie ramienia odbywa się hydraulicznie. Wymagana długość materiału jest w bardzo prosty sposób ustawiana na panelu sterowania.

Największą zaletą tej maszyny jest możliwość zaprogramowania różnej liczby elementów poddawanych obróbce o różnych długościach bez konieczności późniejszego sterowania maszyny. Maksymalna długość pojedynczego wsadu wynosi 600 mm.

Sterowanie maszyny odbywa się za pomocą uaktualnionego systemu produkowanego przez firmę B&R z kolorowego ekranu dotykowego wyświetlacza LCD oraz przycisków do sterowania pojedynczych funkcji maszyny. Ramię o dużej wytrzymałości jest wykonane z żeliwa szarego, co oznacza lepsze pochłanianie drgań podczas cięcia w porównaniu z ramieniem spawanym.

Doskonała wydajność produkcji maszyny wynika z następujących cech: precyzyjna prowadnica taśmy piły wykonana z twardego stopu, połączenie osadzone w łożyskach stożkowych z wstępnym zaciskiem, taśma o wysokości 27 mm oraz szczotka do usuwania opiłków z synchronicznym przesuwem.

Opływowy kształt przesuwnego imadła o dużej wytrzymałości zapewnia precyzyjne podawanie (wsad) także w przypadku materiałów o nierównej powierzchni. Podajnik zapewnia bezproblemowe i bezpieczne podawanie krótkich materiałów.

Wyposażona w oba wytrzymałe imadła o opływowym kształcie i wytrzymałe ramię, ta automatyczna maszyna jest przystosowana zwłaszcza do wycinania kształtek, jak również pełnych materiałów z precyzją pojedynczego wsadu wynoszącą 0.2 mm. Oba imadła mogą być wyposażone w regulację siły zacisku.

Piła taśmowa Ergonomic 310.250 ACNC jest dostarczana z kompletnym bezkonkurencyjnym wyposażeniem. Z wyposażeniem opcjonalmym i akcesoriami, maszyna może być precyzyjnie dostosowana do indywidualnych wymogów.

Wyposażenie standardowe

  • Praca w cyklu automatycznym
  • Programowanie ilości odcinanych detali
  • Elektroniczne ustawienie długości odcinanego detalu
  • Komendy w języku polskim
  • Pulpit sterowniczy z wyświetlaczem LCD
  • System ADFR
  • Funkcja pamięci położenia ramienia
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Hydraulicznie imadło
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE
