Ergonomic 290.250 GAE



Dane techniczne

  • Min. średnica cięcia ø 5 mm
  • Min.długość materiału w imadle 80 mm
  • Odległość podstawy imadła od podłoża 760 mm
  • Wymiar taśmy tnącej 2910 x 27 x 0,9mm
  • Moc całkowita 1,1 / 1,5 kW
  • Prędkość taśmy 2 prędkości (40 / 80 m/min.)
  • Moc przyłączeniowa 3,9 kVA
  • Wymiary (sz x dł x wys) 1790 x 1810 x 1200 mm
  • Waga 565 kg



  • Maksymalna średnica cięcia: ø 250
  • Podnoszenie ramienia: Hydrauliczne
  • Opuszczanie ramienia: Hydrauliczne
  • Wymiar piły taśmowej: 2910 x 27 x 0,9mm
  • Prędkość taśmy: 2 prędkości (40 / 80 m/min.)
  • Cięcie pod kątem: W Prawo 0° – 45° – 60°
  • Imadło: Hydrauliczne

kąt

Max. średnica

Wymiary

Wymiary

Wymiary


250

280 x 230

230 x 280

250 x 250

P 45°

200

220 x 80

190 x 230

200 x 200

L 45°





P 60°

110

120 x 80

120 x 100

110 x 110

L 60°

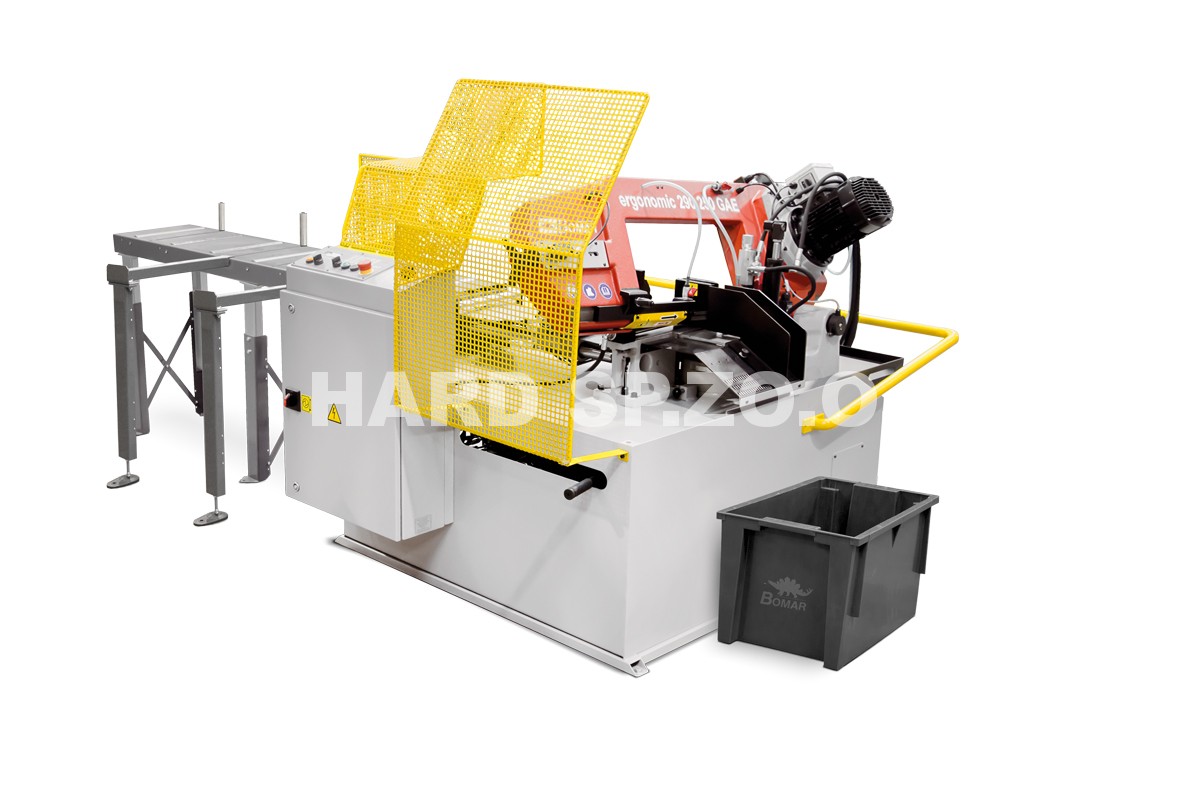

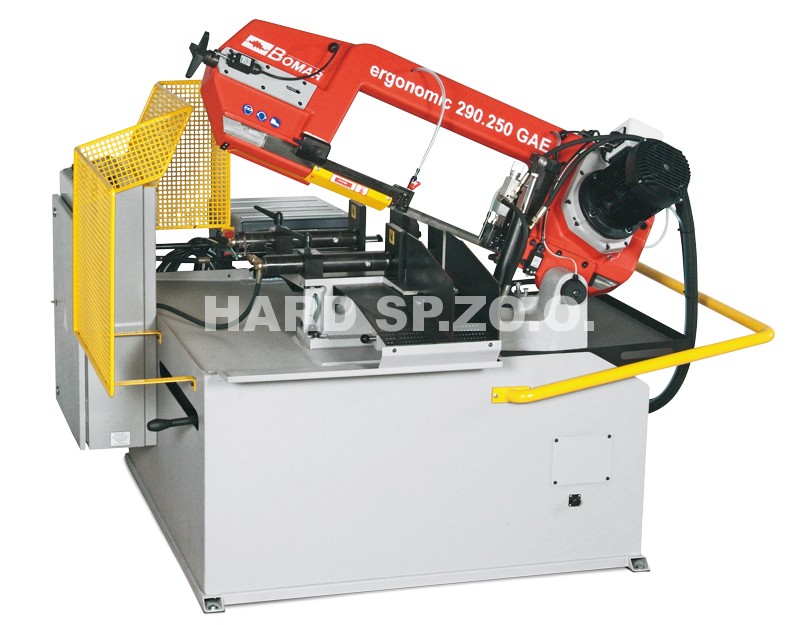

Ergonomic 290.250 GAE  – Automatyczna przecinarka taśmowa CNC z płynnym posuwem ramienia regulowanym hydraulicznie, 2 imadła sterowane hydraulicznie.

Cięcie w cyklu automatycznym pod kątem w prawo do 60°, jednorazowe podanie materiału do 9999 mm. Możliwość programowania różnych długości i ilości ciętych detali w jednym programie.

Pełny cykl roboczy zostaje realizowany po zaprogramowaniu długości oraz liczby elementów. Wymagana długość zostaje ustawiona w bardzo prosty sposób za pomocą dźwigni. Wymagana długość pojedynczego wsadu wynosi 500 mm; długość powtórzonego wsadu jest wskazana na wyświetlaczu. W przypadku wprowadzenia długości całkowitej, układ sterowania zlicza ilość powtórzonych wsadów. Proste okno dialogowe sterowania z komunikatem tekstowym jest przestawione na podświetlonym, czterowierszowym wyświetlaczu.

W trybie automatycznym możliwe jest piłowanie na skos aż 45°, natomiast w trybie półautomatycznym do 60°. Po przełączeniu pracy maszyny na tryb ręczny, wszystkie funkcje mogą być sterowane oddzielnie.Wsad materiału, mocowanie materiału oraz opuszczanie ramienia odbywa się hydraulicznie.

Ramię o dużej wytrzymałości jest wykonane z żeliwa szarego, co oznacza lepsze pochłanianie drgań podczas cięcia w porównaniu z ramieniem spawanym.

Doskonała wydajność produkcji maszyny wynika z następujących cech: precyzyjna prowadnica taśmy piły wykonana z twardego stopu, połączenie osadzone w łożyskach stożkowych z wstępnym zaciskiem, taśma o wysokości 27 mm oraz szczotka do usuwania opiłków z synchronicznym przesuwem. Układ wsadowy jest otwarty po obu stronach, co eliminuje kolizje z nierównymi materiałami. Podstawowa wersja maszyny oferuje dwie prędkości cięcia : 40 i 80 m/min.

Typ maszyny oznaczony literą F jest wyposażona w konwerter częstotliwości, który pozwala na ustawienie optymalnej prędkości taśmy względem materiału poddawanego obróbce w zakresie 20-120 m/min; zwiększa to w znacznym stopniu zarówno trwałość taśmy piły jak i zdolność produkcyjną maszyny.

Wyposażenie standardowe

  • Praca w cyklu automatycznym
  • Programowanie ilości odcinanych detali
  • Elektroniczne ustawienie długości odcinanego detalu
  • Komendy w języku polskim
  • Pulpit sterowniczy z wyświetlaczem LCD
  • System ADFR
  • Funkcja pamięci położenia ramienia
  • Wbudowany agregat hydrauliczny
  • Hydrauliczne sterowanie ruchem ramienia
  • Hydraulicznie imadło
  • Układ chłodzenia
  • Szczotka czyszcząca taśmę
  • Piła taśmowa bimetaliczna
  • Instrukcja obsługi w języku polskim
  • Deklaracja zgodności CE
